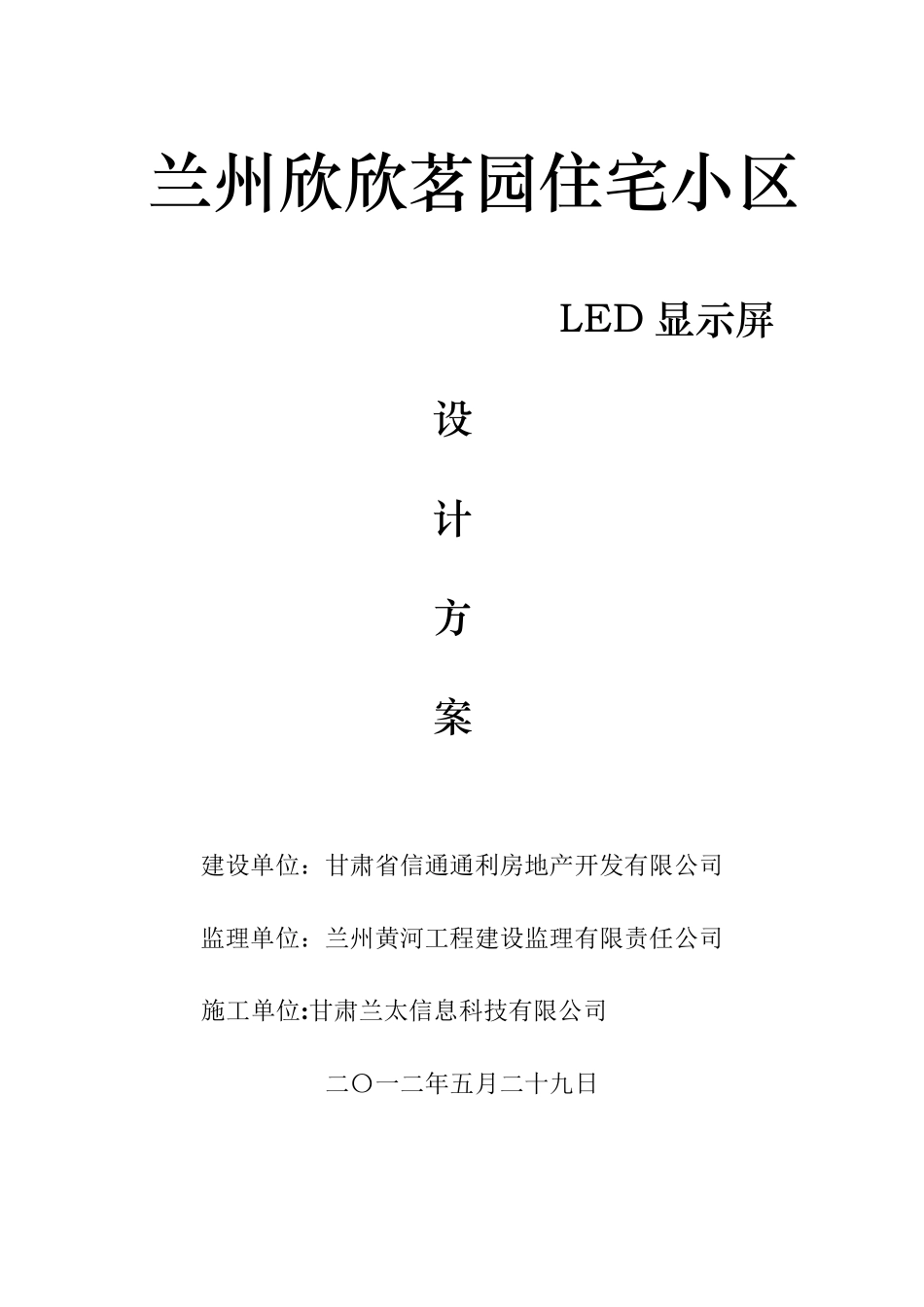

兰 州 欣 欣 茗 园 住 宅 小 区 LED 显 示 屏 设 计 方 案 建设单位：甘肃省信通通利房地产开发有限公司 监理单位：兰州黄河工程建设监理有限责任公司 施工单位:甘肃兰太信息科技有限公司 二〇一二年五月二十九日 健隆--世界知名品牌 亚洲龙头企业 兰州欣欣茗园住宅小区智能化LED设计方案 设计单位：甘肃兰太信息科技限公司 ADD：兰州市东岗东路2398号 2 一、技术方案 一、工程概述 项目施工地点：兰州欣欣茗园住宅小区 显示屏一：P10室外单色LED显示屏 有效显示面积：长4000mmＸ高2880mm =11.52平米 显示屏二：P10户外单色屏 有效显示面积：长2880mmＸ高1920mm = 5.52平米（3块） 文 字 传 送 播出机 二、系统原理 上图所示，显示系统为异步显示系统，异步显示系统即在计算机上通过编辑软件编辑好屏幕内容后发送到大屏上面在大屏上显示，然后计算机就可以做其他工作或关机，不占用计算机。这种结构的显示屏由播出机、控制板、屏体等组成，相互连接的关系如图所示，图中播出机为一台 PC 计算机内含发送软件。 LED 显示屏 计算机串口 控制卡 健隆--世界 知 名 品 牌 亚 洲 龙 头 企 业 兰 州 欣 欣 茗 园 住 宅 小 区 智 能 化LED设 计 方 案 设 计 单 位 ： 甘 肃 兰 太 信 息 科 技 限 公 司 ADD： 兰 州 市 东 岗 东 路 2398号 3 播 出 机 一 方 面 负 责 显 示 内 容 的 信 息 收 集 ，并 将 待 显 示 的 内 容 按 LED 屏 要 求的 特 定 格 式 和 一 定 的 播 出 顺 序 向 控 制 板 上 发 送 ，控 制 卡 将 接 收 到 的 信 息 自 动 分 配到 LED 显 示 屏 的 每 个 显 示 单 元 ， 并 向 显 示 屏 提 供 完 成 显 示 所 需 要 的 各 种 信 号 。屏 体 是 LED 最 终 显 示 单 元 ， 它 由 LED 显 示 模 块 框 架 、 电 源 和 各 种 信 号 连 线 而构 成 。 三 、 显 示 屏 体 部 分 屏 体 包 括 显 示 部 分 、 电 源 控 制 部 分 、 安 装 方 式 、 框 架 等 。 1、 显 示 部 分 显 示 屏 由 单 元 板 或 单 元 箱 体 拼 接 组 成 ， 是 显 示 屏 的 主 要 部 分 。 2、 安 装 方 式 和 框 架 结 构 安 装 方 式...
