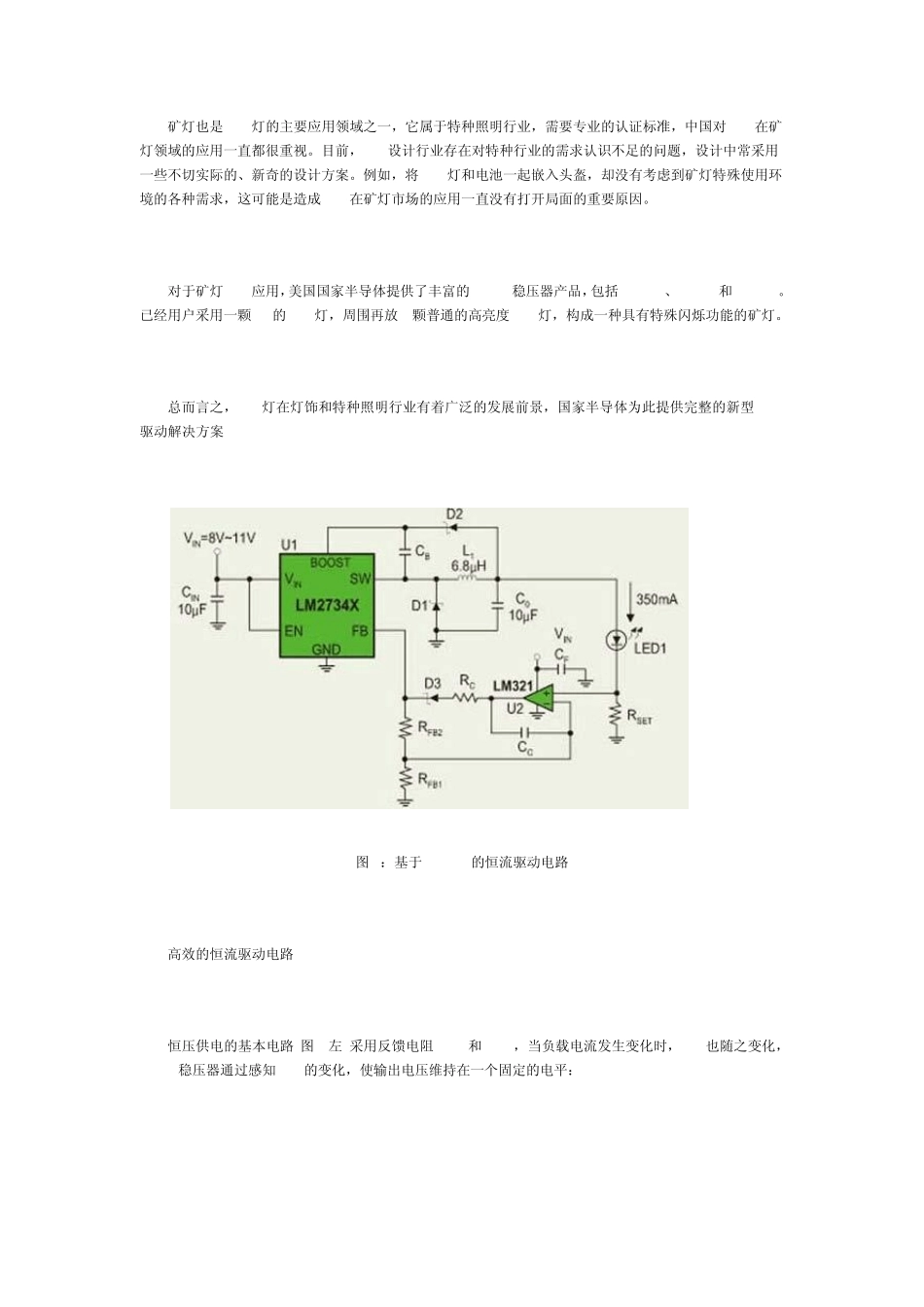

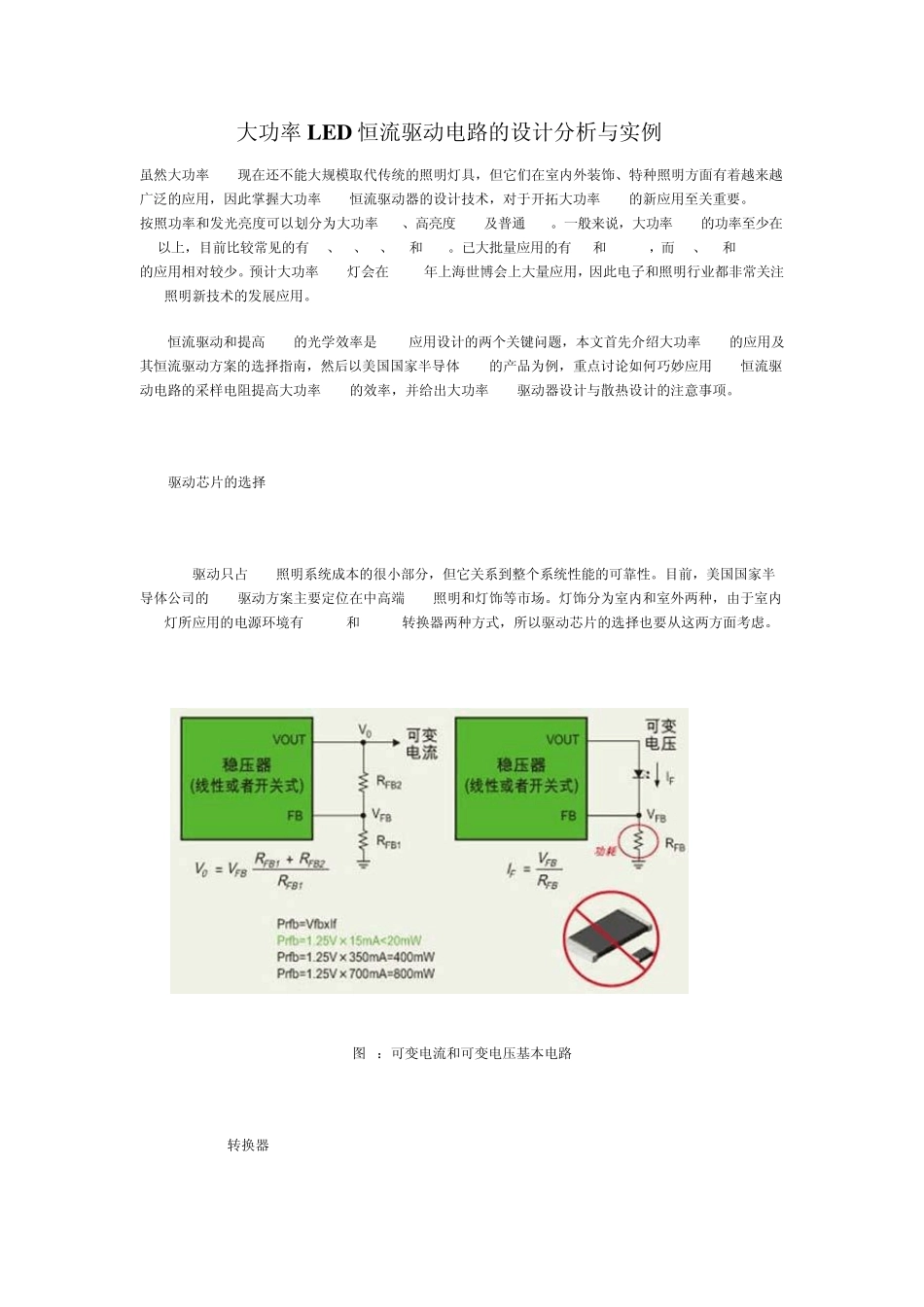

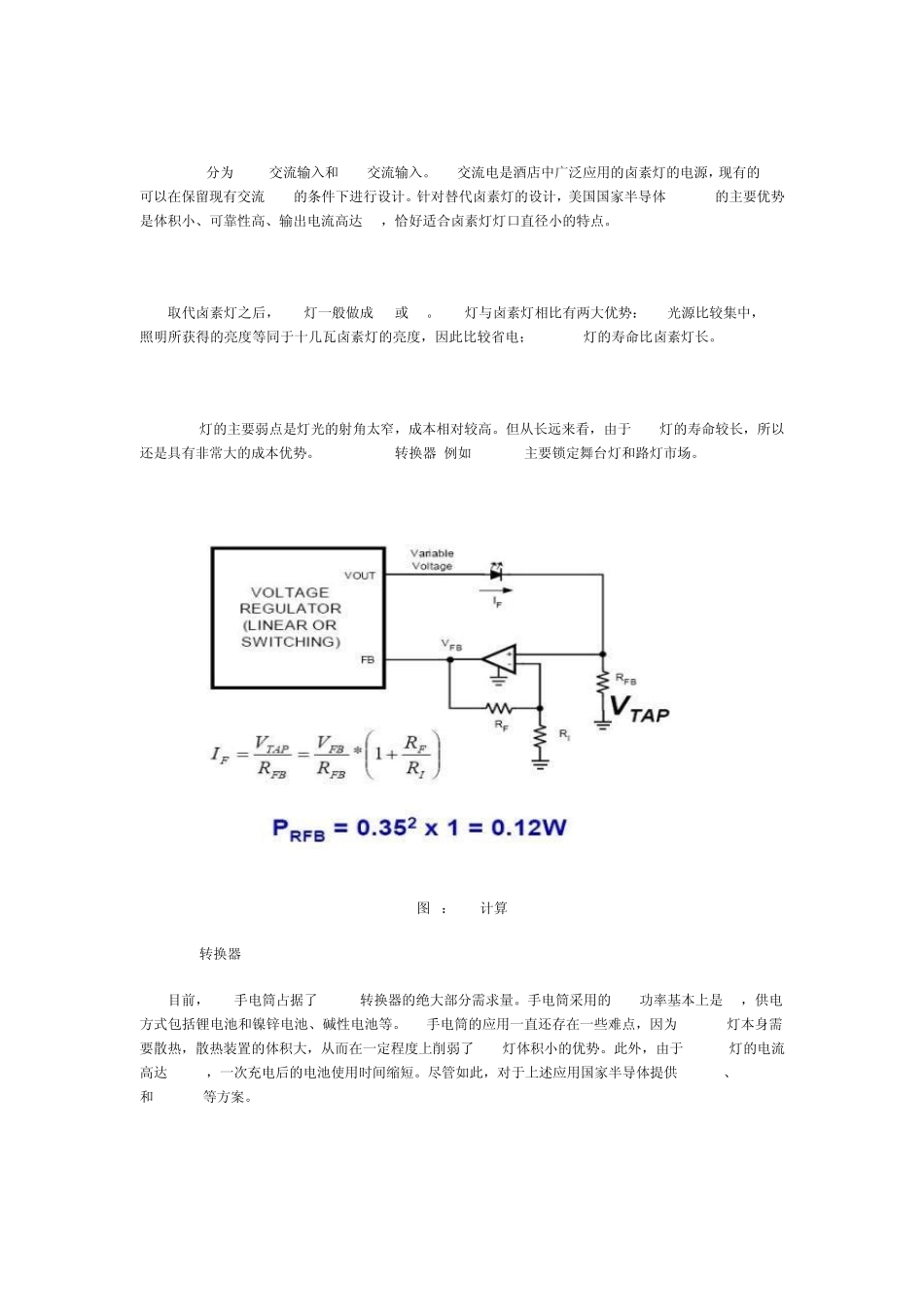

大功率LED 恒流驱动电路的设计分析与实例 虽然大功率LED现在还不能大规模取代传统的照明灯具，但它们在室内外装饰、特种照明方面有着越来越广泛的应用，因此掌握大功率LED恒流驱动器的设计技术，对于开拓大功率LED的新应用至关重要。LED按照功率和发光亮度可以划分为大功率LED、高亮度 LED及普通 LED。一般来说，大功率LED的功率至少在1W以上，目前比较常见的有 1W、3W、5W、8W和 10W。已大批量应用的有 1W和 3W LED，而 5W、8W和 10W LED的应用相对较少。预计大功率LED灯会在2010年上海世博会上大量应用，因此电子和照明行业都非常关注LED照明新技术的发展应用。 恒流驱动和提高 LED的光学效率是 LED 应用设计的两个关键问题，本文首先介绍大功率LED的应用及其恒流驱动方案的选择指南，然后以美国国家半导体(NS)的产品为例，重点讨论如何巧妙应用 LED恒流驱动电路的采样电阻提高大功率LED的效率，并给出大功率LED驱动器设计与散热设计的注意事项。 驱动芯片的选择 LED驱动只占 LED照明系统成本的很小部分，但它关系到整个系统性能的可靠性。目前，美国国家半导体公司的LED驱动方案主要定位在中高端 LED照明和灯饰等市场。灯饰分为室内和室外两种，由于室内LED灯所应用的电源环境有 AC/DC和 DC/DC转换器两种方式，所以驱动芯片的选择也要从这两方面考虑。 图 1：可变电流和可变电压基本电路 1. AC/DC转换器 AC/DC分为220V交流输入和12V交流输入。12V交流电是酒店中广泛应用的卤素灯的电源，现有的LED可以在保留现有交流12V的条件下进行设计。针对替代卤素灯的设计，美国国家半导体LM2734的主要优势是体积小、可靠性高、输出电流高达 1A，恰好适合卤素灯灯口直径小的特点。 取代卤素灯之后，LED灯一般做成 1W或 3W。LED灯与卤素灯相比有两大优势：(1)光源比较集中，1W照明所获得的亮度等同于十几瓦卤素灯的亮度，因此比较省电；(2) LED灯的寿命比卤素灯长。 LED灯的主要弱点是灯光的射角太窄，成本相对较高。但从长远来看，由于 LED灯的寿命较长，所以还是具有非常大的成本优势。220V AC/DC转换器(例如 LM5021)主要锁定舞台灯和路灯市场。 图 2：RFB计算 2. DC/DC转换器 目前，LED手电筒占据了 DC/DC转换器的绝大部分需求量。手电筒采用的LED功率基本上是1W，供电方式包括锂电池和镍锌电池、碱性电池等。3W 手电筒的应用一直还存在一些难点，因为3W LED灯本身需要散热，散热装置的体积大，从而在一定...
