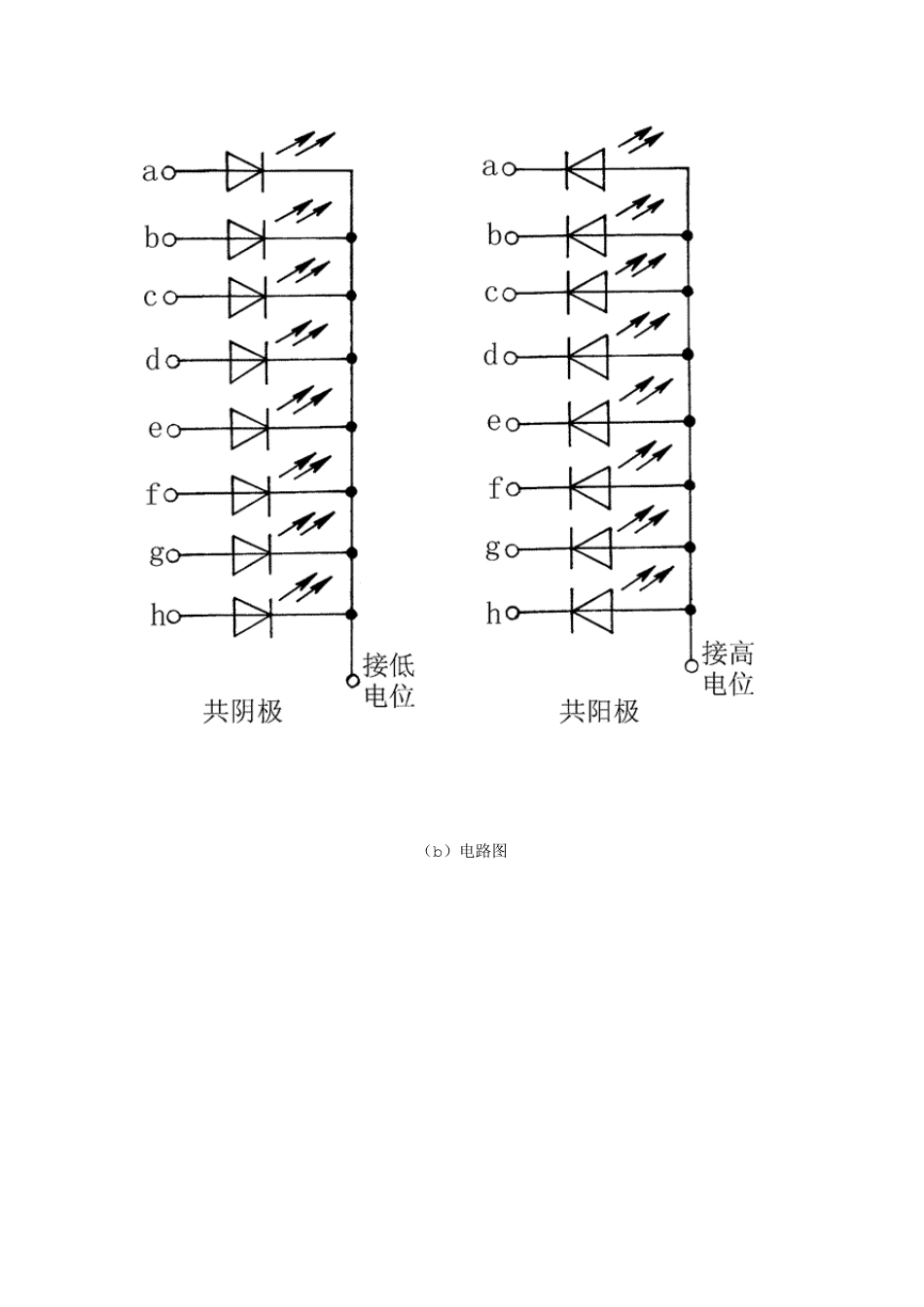

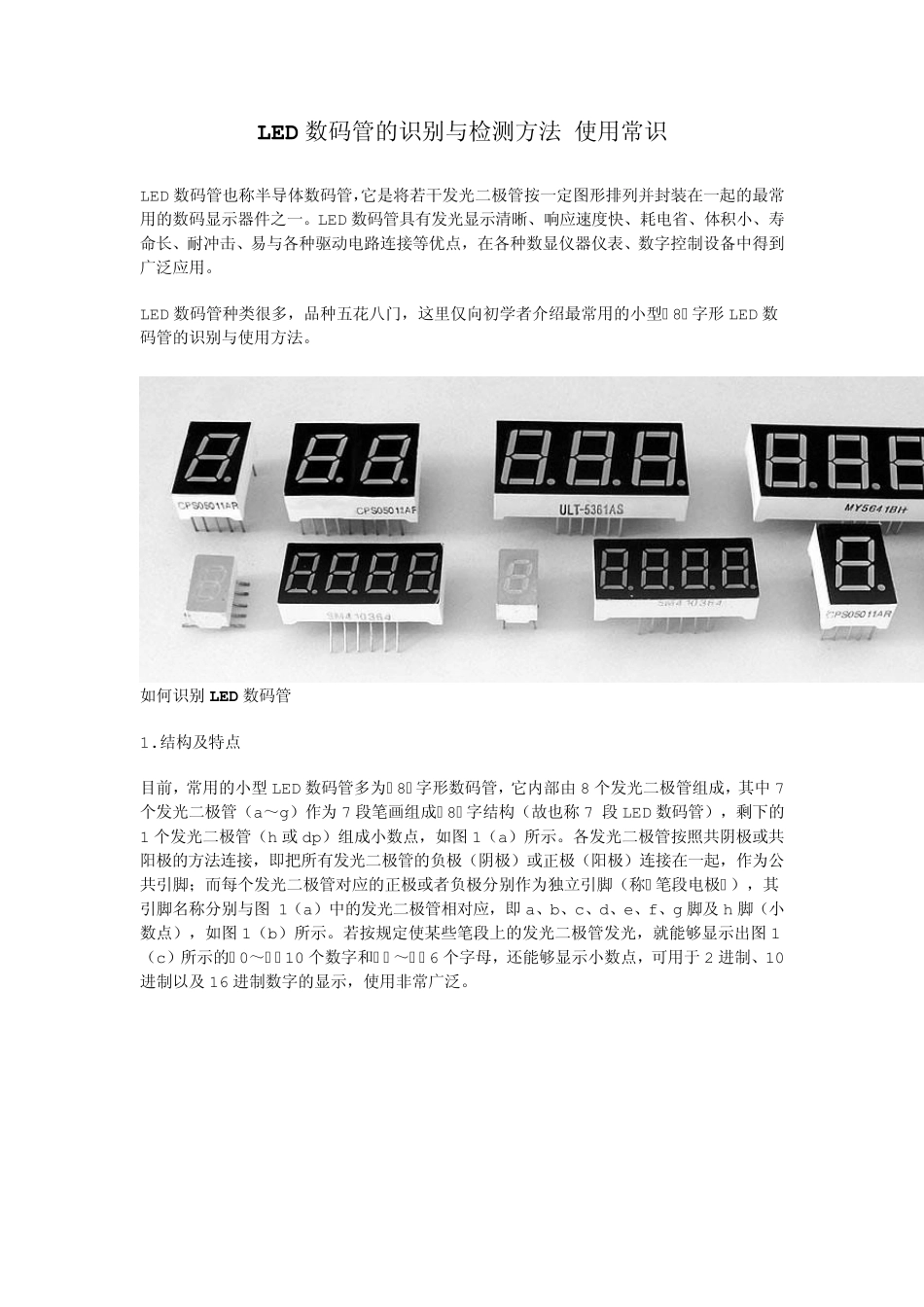

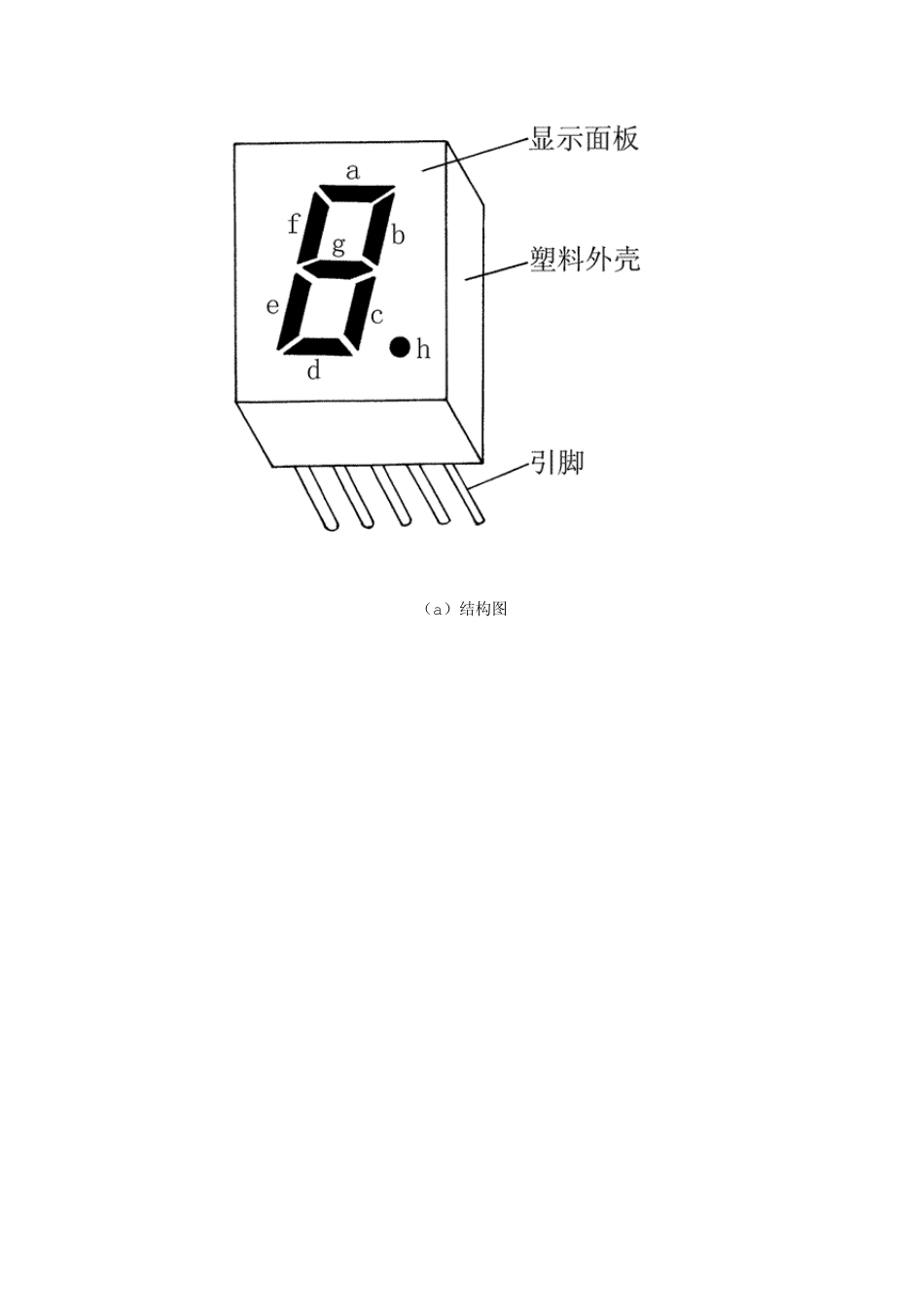

LED 数码管的识别与检测方法 使用常识 LED 数码管也称半导体数码管,它是将若干发光二极管按一定图形排列并封装在一起的最常用的数码显示器件之一。LED 数码管具有发光显示清晰、响应速度快、耗电省、体积小、寿命长、耐冲击、易与各种驱动电路连接等优点,在各种数显仪器仪表、数字控制设备中得到广泛应用。 LED 数码管种类很多,品种五花八门,这里仅向初学者介绍最常用的小型“8”字形LED 数码管的识别与使用方法。 如何识别LED 数码管 1.结构及特点 目前,常用的小型 LED 数码管多为“8”字形数码管,它内部由 8 个发光二极管组成,其中 7个发光二极管(a~g)作为 7 段笔画组成“8”字结构(故也称7 段 LED 数码管),剩下的1 个发光二极管(h 或 dp)组成小数点,如图1(a)所示。各发光二极管按照共阴极或共阳极的方法连接,即把所有发光二极管的负极(阴极)或正极(阳极)连接在一起,作为公共引脚;而每个发光二极管对应的正极或者负极分别作为独立引脚(称“笔段电极”),其引脚名称分别与图 1(a)中的发光二极管相对应,即 a、b、c、d、e、f、g 脚及 h 脚(小数点),如图1(b)所示。若按规定使某些笔段上的发光二极管发光,就能够显示出图1(c)所示的“0~9”10 个数字和“A~F”6 个字母,还能够显示小数点,可用于 2 进制、10进制以及 16 进制数字的显示,使用非常广泛。 (a)结构图 (b)电路图 (c)显示符 常用小型LED 数码管是以印制电路板为基板焊固发光二极管,并装入带有显示窗口的塑料外壳,最后在底部引脚面用环氧树脂封装而成。由于LED 数码管的笔段是由发光二极管组成的,所以其特性与发光二极管相同。LED 数码管的主要特点:能在低电压、小电流条件下驱动发光,并能与CMOS、TTL 电路兼容;它不仅发光响应时间极短(<0.1μs)、高频特性好、单色性好、亮度高,而且体积小、重量轻、抗冲击性能好、使用寿命长(一般在10万小时以上,最高可达 100 万小时)、成本低。 2.外形和种类 常用小型LED 数码管的封装形式几乎全部采用了双列直插结构,并按照需要将 1 至多个“8”字形字符封装在一起,以组成显示位数不同的数码管。如果按照显示位数(即全部数字字符个数)划分,有1 位、2 位、3 位、4 位、5 位、6 位……数码管,如图 2 所示。如果按照内部发光二极管连接方式不同划分,有共阴极数码管和共阳极数码管两种;按字符颜色不同划分,有红色、绿色、黄...
