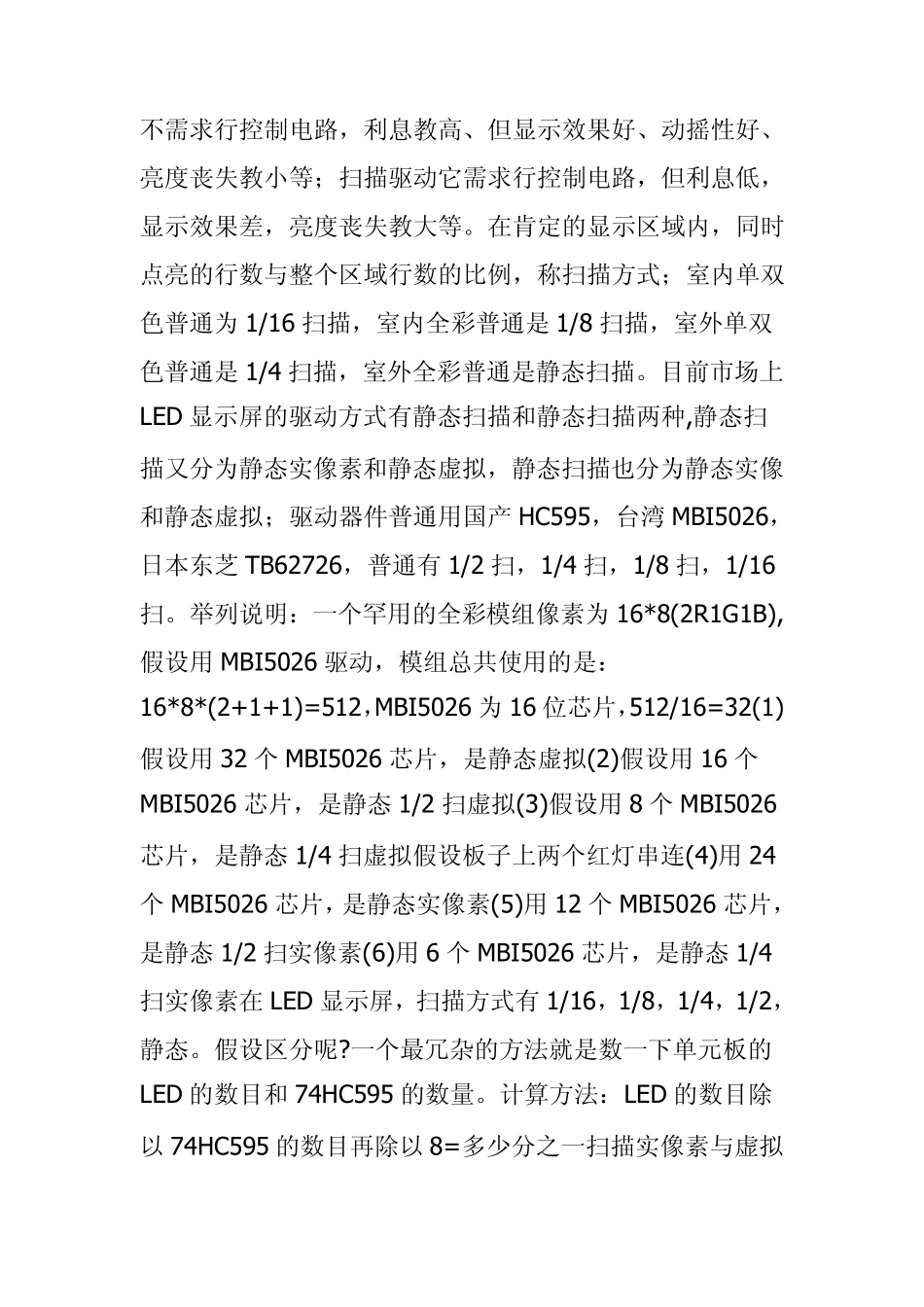

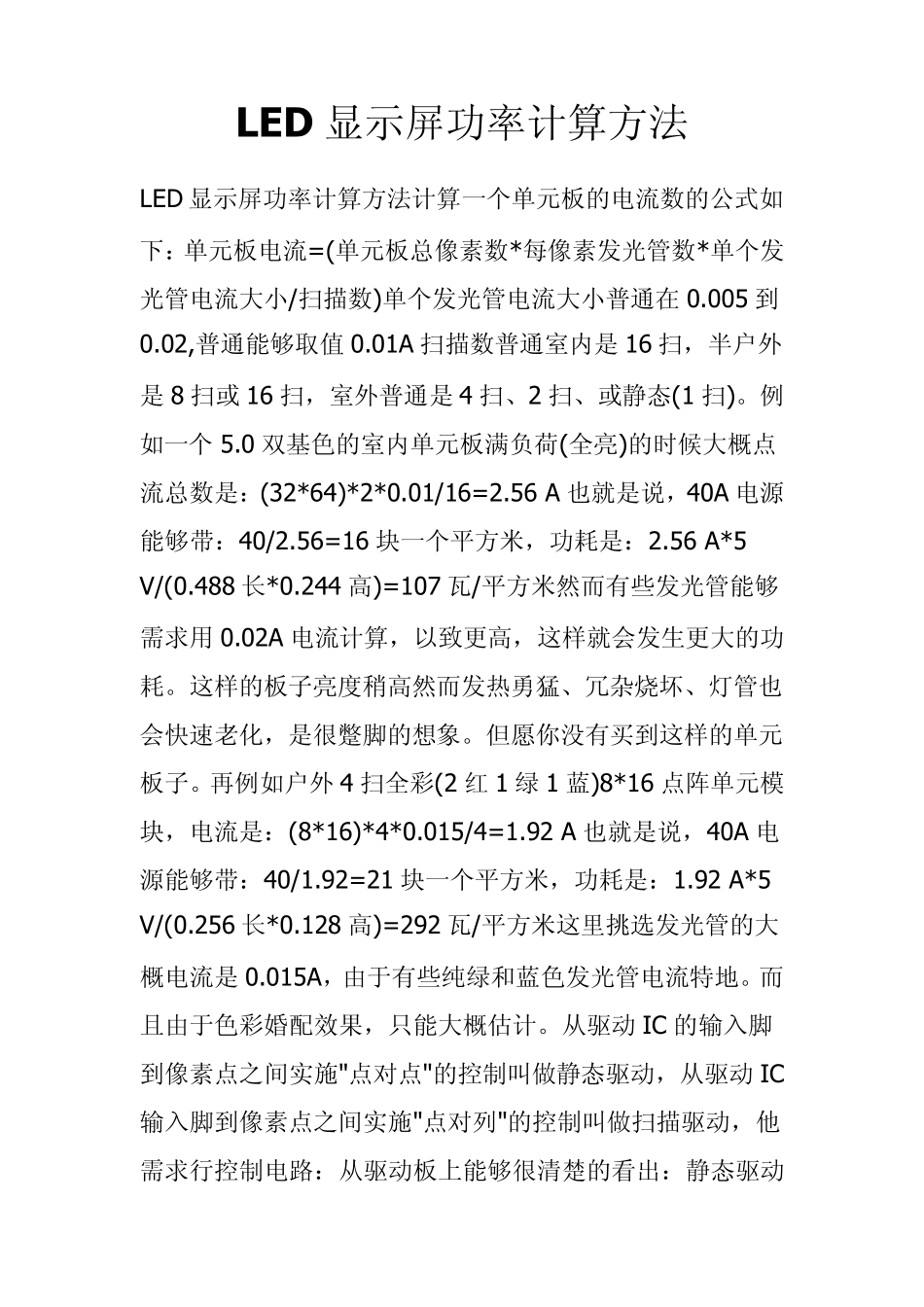

LED 显示屏功率计算方法 LED 显示屏功率计算方法计算一个单元板的电流数的公式如下：单元板电流=(单元板总像素数*每像素发光管数*单个发光管电流大小/扫描数)单个发光管电流大小普通在0.005 到0.02,普通能够取值0.01A 扫描数普通室内是16 扫，半户外是8 扫或16 扫，室外普通是4 扫、2 扫、或静态(1 扫)。例如一个5.0 双基色的室内单元板满负荷(全亮)的时候大概点流总数是：(32*64)*2*0.01/16=2.56 A 也就是说，40A 电源能够带：40/2.56=16 块一个平方米，功耗是：2.56 A*5 V/(0.488 长*0.244 高)=107 瓦/平方米然而有些发光管能够需求用 0.02A 电流计算，以致更高，这样就会发生更大的功耗。这样的板子亮度稍高然而发热勇猛、冗杂烧坏、灯管也会快速老化，是很蹩脚的想象。但愿你没有买到这样的单元板子。再例如户外4 扫全彩(2 红 1 绿 1 蓝)8*16 点阵单元模块，电流是：(8*16)*4*0.015/4=1.92 A 也就是说，40A 电源能够带：40/1.92=21 块一个平方米，功耗是：1.92 A*5 V/(0.256 长*0.128 高)=292 瓦/平方米这里挑选发光管的大概电流是0.015A，由于有些纯绿和蓝色发光管电流特地。而且由于色彩婚配效果，只能大概估计。从驱动 IC 的输入脚到像素点之间实施"点对点"的控制叫做静态驱动，从驱动 IC输入脚到像素点之间实施"点对列"的控制叫做扫描驱动，他需求行控制电路：从驱动板上能够很清楚的看出：静态驱动不需求行控制电路，利息教高、但显示效果好、动摇性好、亮度丧失教小等；扫描驱动它需求行控制电路，但利息低，显示效果差，亮度丧失教大等。在肯定的显示区域内，同时点亮的行数与整个区域行数的比例，称扫描方式；室内单双色普通为 1/16 扫描，室内全彩普通是 1/8 扫描，室外单双色普通是 1/4 扫描，室外全彩普通是静态扫描。目前市场上LED 显示屏的驱动方式有静态扫描和静态扫描两种,静态扫描又分为静态实像素和静态虚拟，静态扫描也分为静态实像和静态虚拟；驱动器件普通用国产 HC595，台湾 MBI5026，日本东芝 TB62726，普通有 1/2 扫，1/4 扫，1/8 扫，1/16扫。举列说明：一个罕用的全彩模组像素为 16*8(2R1G1B),假设用 MBI5026 驱动，模组总共使用的是：16*8*(2+1+1)=512，MBI5026 为 16 位芯片，512/16=32(1)假设用 32 个 MBI5026 芯片，是静态虚拟(2)假设用 16 个MBI5026 芯片，是静态 1/2 扫虚拟(3)假设用 8 个 MBI5026芯片，是静态 1/4 扫虚拟假设板...
