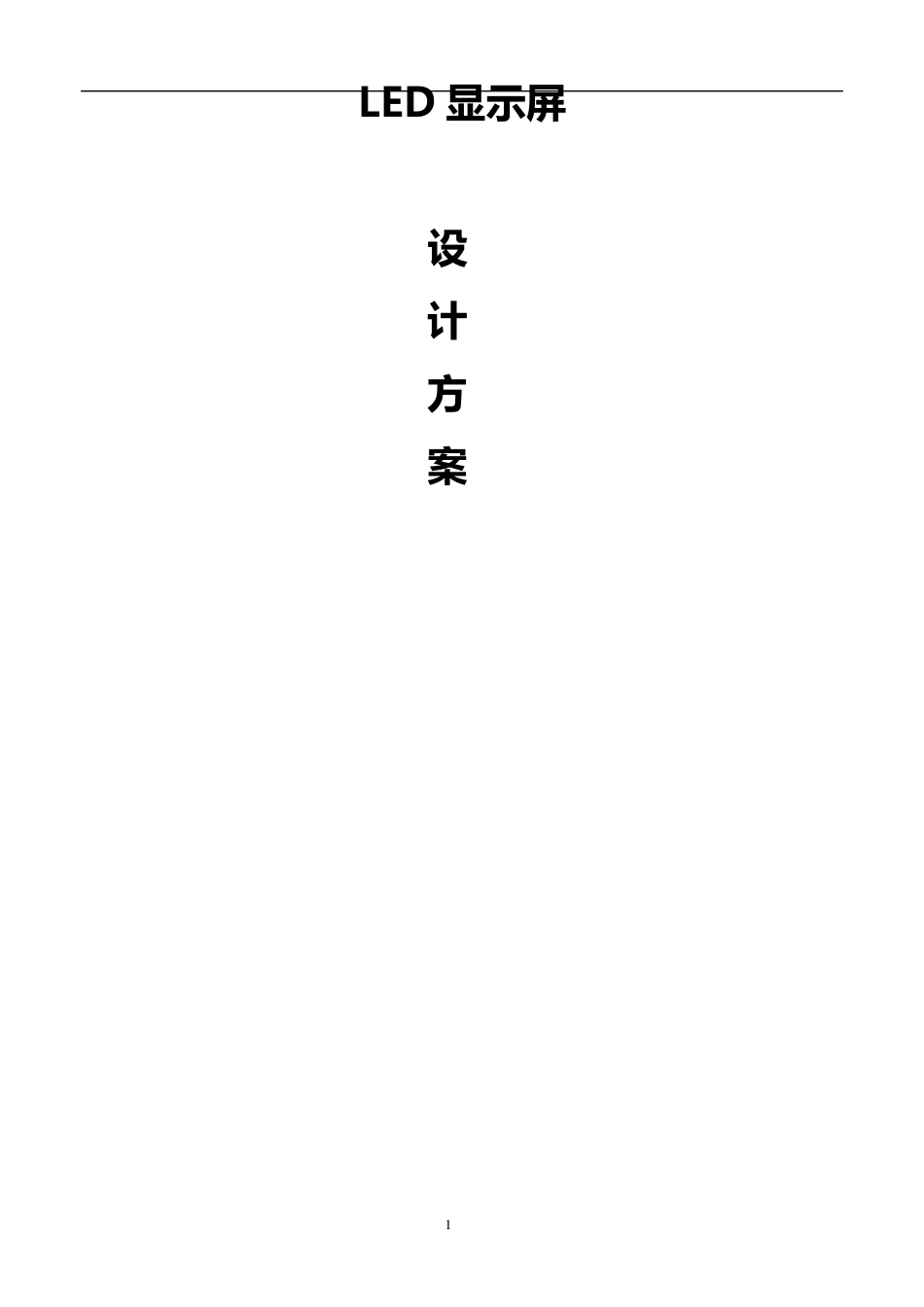

1 LED 显 示 屏 设 计 方 案 2 第 一 部 分 显 示 屏 系 统 总 述 LED显 示 系 统 作 为 一 整 套 工 程 化 、系 统 化 的高新技术产品， 它包括显 示 屏体、控制系 统及接口、计算机及外围设备、多种信号获取手段和完善的软件环境等部分。系 统 以计算机为 处理和控制中心， 显 示 面阵实现多色(红/绿/蓝)， 多灰度级(256级)， 电子显 示 屏幕的显 示 内容与计算机屏幕窗口上的内容实现同步或异步工 作 ， 使播放文字、图文、图片、图像等多种不同类型的内容作 为 播放的节目信息源成为 可能， 我公司开发的节目制作 和播放软件， 功能强大， 界面友好，节目的制作 和播放具有简单、方便、直观的特点。 电 子 显 示 屏 系 统 组 成 1、 一 般系 统 结构 系 统 由显 示 屏幕、计算机及专用设备和系 统 软件等几大部分组 成。基 本 框 图如 图: 功 放 因 此 ，对 于 用户 来 说 ，显 示 屏系 统 实际 上是 一 个 运 行 操 作 环境而 不单是 显 示 屏自 身 。我们可以将 显 示 屏看 作 一 个 节目制作 、接收 、处理和显 示 的系 统 ，而 不单是 一 块 显 示 屏。 2、各部 分 说明 一 套 显 示 屏系 统 主 要 有以下 几部分组 成： 1） 计算机系 统 包括： 计算机、扫 描 仪 、功放、音 箱 等。 3 2） 显 示 卡 或 多 媒 体 卡 专 用 显 卡 提 供 有 50 针 特 征 口 输 出 ， 并 且 输 出 信 号 经 检 测 达 到 要 求 ， VGA 数 字 信 号 就由 此 口 输 出 。 多 媒 体 卡 主要 用 于多 媒 体 同步屏。能将视频信 号 经 处理后以数 字 信 号 方式输 出 ， 并 且能输 出 VGA 同步信 号 。 3） 同步数 据采集及处理 负责 VGA 同步信 号 或 多 媒 体 同步信 号 的采集并 进行处理。 4） 长线传送 一般将 TTL 电平信 号 转化为 422 电平信 号 ， 以适应于长距离传输 。 5） 同步信 号 接收 6） 分区扫描输 出 7） 电平转换及信 号 匹配 8） 显 示 单元 9） 供 电系统 10） 软件操作平台或 专 用 显 示 软件 第 二部分 系统硬件技术方案 4 一 、显示屏设计说明： 整 个 显 示 屏 体 由 单 元 板 、控制电路、开关电源、外框钢...
