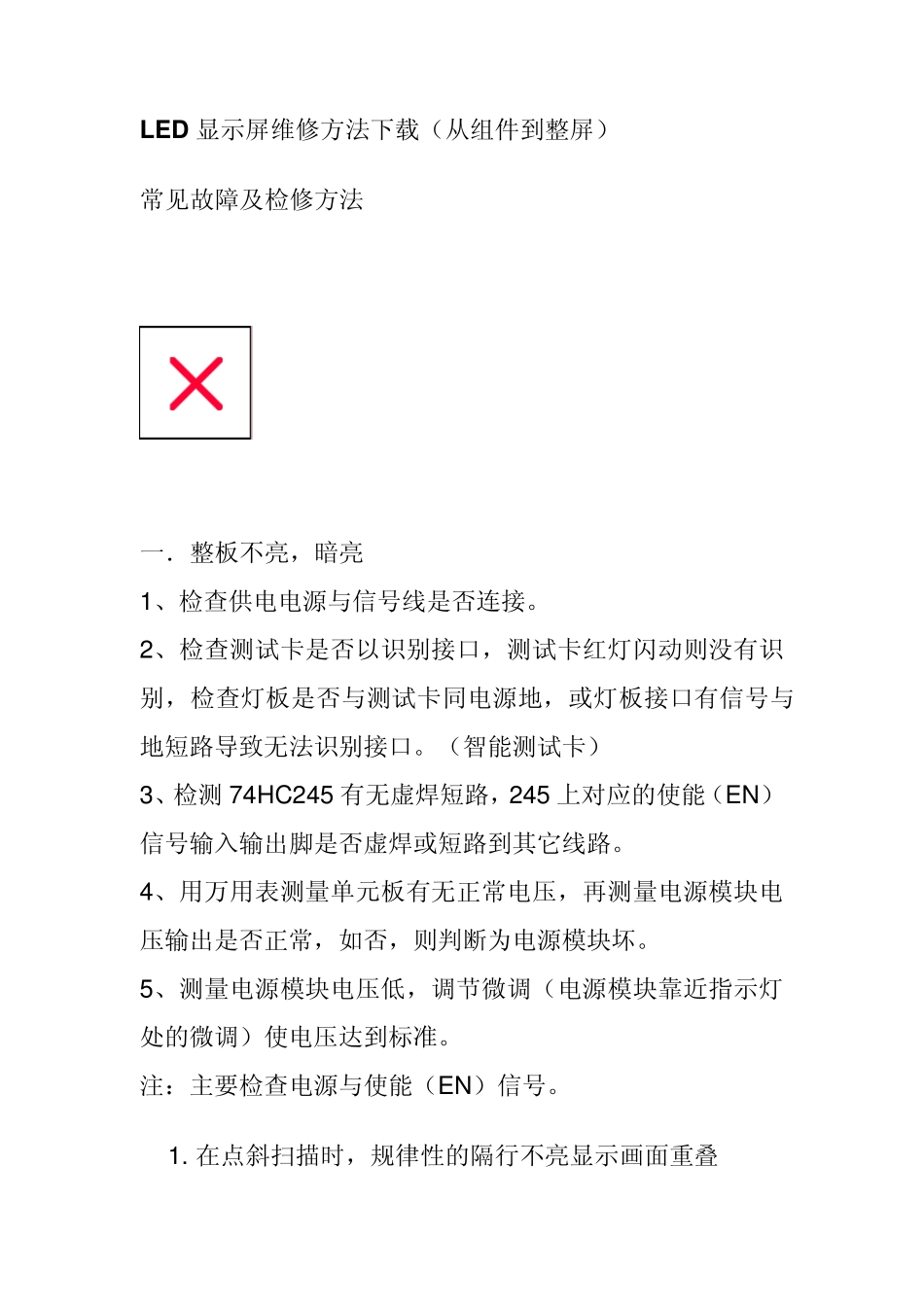

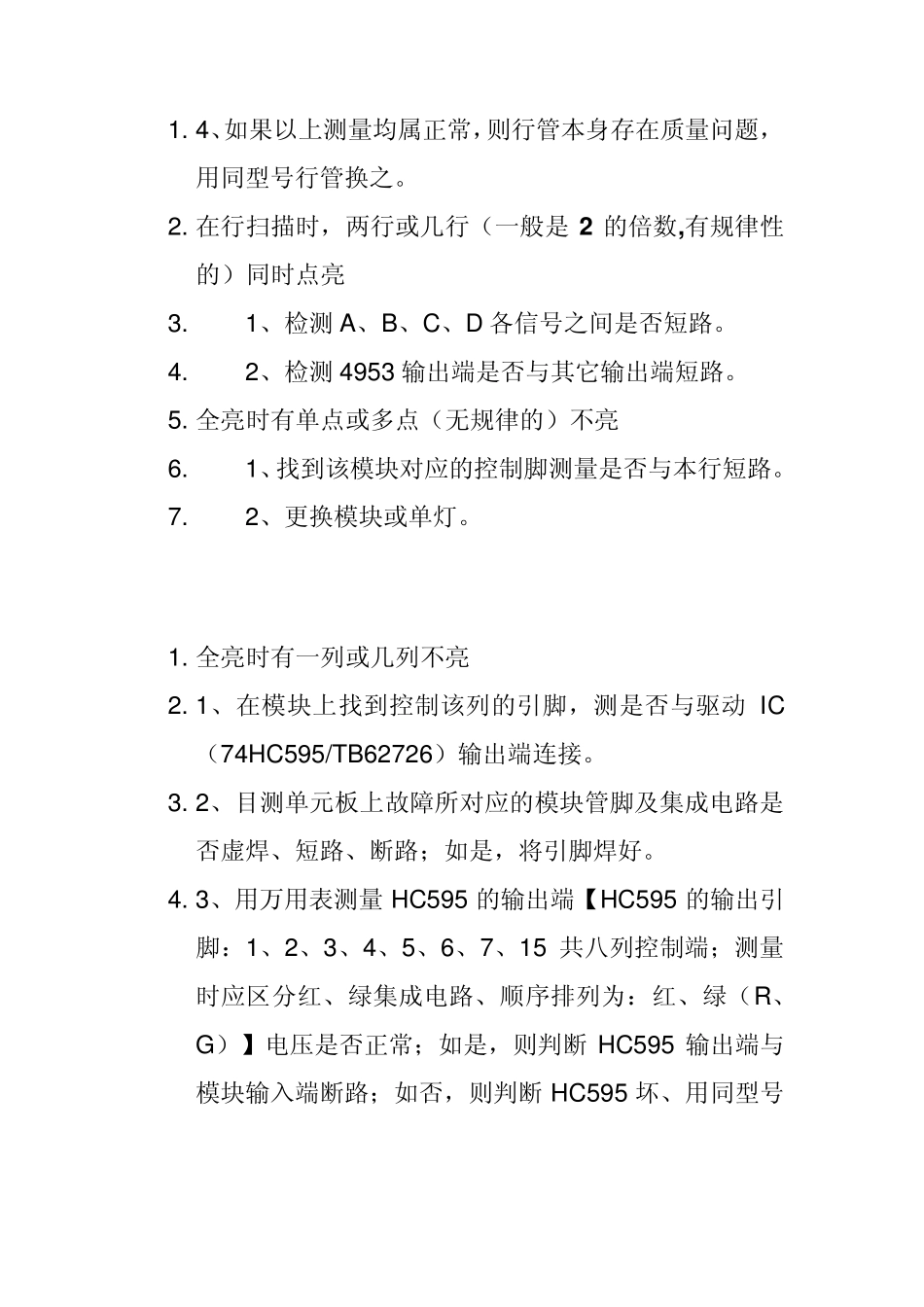

LED 显示屏维修方法下载（从组件到整屏） 常见故障及检修方法 一．整板不亮，暗亮 1、检查供电电源与信号线是否连接。 2、检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口。（智能测试卡） 3、检测 74HC245 有无虚焊短路，245 上对应的使能（EN）信号输入输出脚是否虚焊或短路到其它线路。 4、用万用表测量单元板有无正常电压，再测量电源模块电压输出是否正常，如否，则判断为电源模块坏。 5、测量电源模块电压低，调节微调（电源模块靠近指示灯处的微调）使电压达到标准。 注：主要检查电源与使能（EN）信号。 1. 在点斜扫描时，规律性的隔行不亮显示画面重叠 2. 1、检查 A、B、C、D 信号输入口到 245 之间是否有断线或虚焊、短路。 3. 2、检测 245 对应的 A、B、C、D 输出端与 138之间是否断路或虚焊、短路。 4. 3、检测 A、B、C、D 各信号之间是否短路或某信号与地短路。 5. 注：主要检测 ABCD 行信号。 1. 全亮时有一行或几行不亮 2. 1、检测 138 到 4953 之间的线路是否断路或虚焊、短路。 3. 2、目测单元板上的行管引出脚是否虚焊；如果是，将引脚焊好。 4. 3、用万用表测量行管输出端电压是否正常（万用表测量方法：黑表笔接 GND、红表笔去测量各个管脚的电压）；如是，则判断行输出端与所对应的模块管脚断路；如否，测量行管的输入端是否正常；如是，则行管坏、用同型号行管换之；如否，测量所对应 HC138 的输出端是否正常；如是，则判断 HC138 的输出端与行管的输入端断路；若否，则判断 HC138H 坏。 1. 4、如果以上测量均属正常，则行管本身存在质量问题，用同型号行管换之。 2. 在行扫描时，两行或几行（一般是 2 的倍数,有规律性的）同时点亮 3. 1、检测 A、B、C、D 各信号之间是否短路。 4. 2、检测 4953 输出端是否与其它输出端短路。 5. 全亮时有单点或多点（无规律的）不亮 6. 1、找到该模块对应的控制脚测量是否与本行短路。 7. 2、更换模块或单灯。 1. 全亮时有一列或几列不亮 2. 1、在模块上找到控制该列的引脚，测是否与驱动 IC（74HC595/TB62726）输出端连接。 3. 2、目测单元板上故障所对应的模块管脚及集成电路是 否虚焊、短路、断路；如是，将引脚焊好。 4. 3、用万用表测量 HC595 的输出端【HC595 的输出引脚：1、2、3、4、5、6、7、15 共八列...
