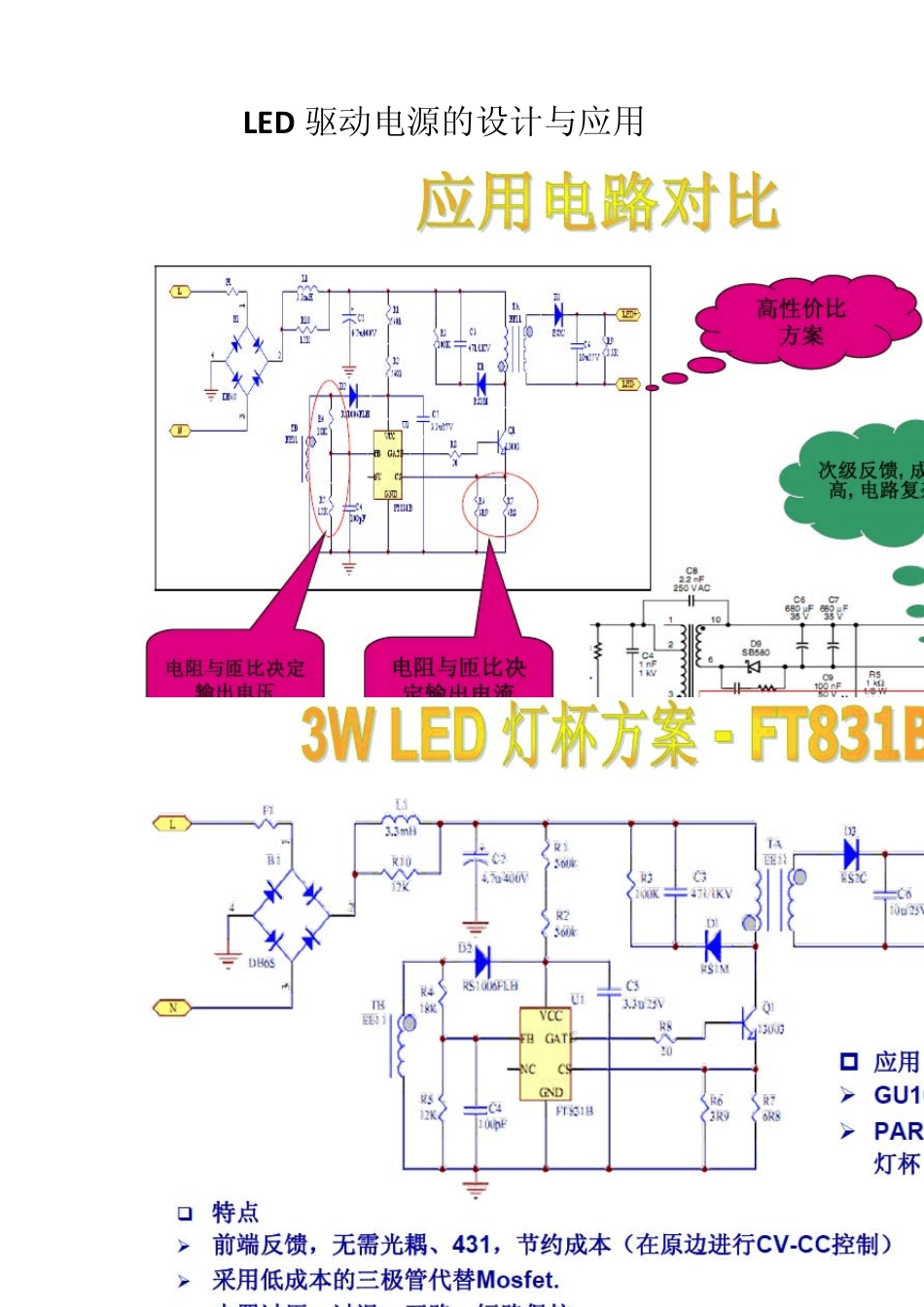

LED驱动电源的设计与应用VIP免费

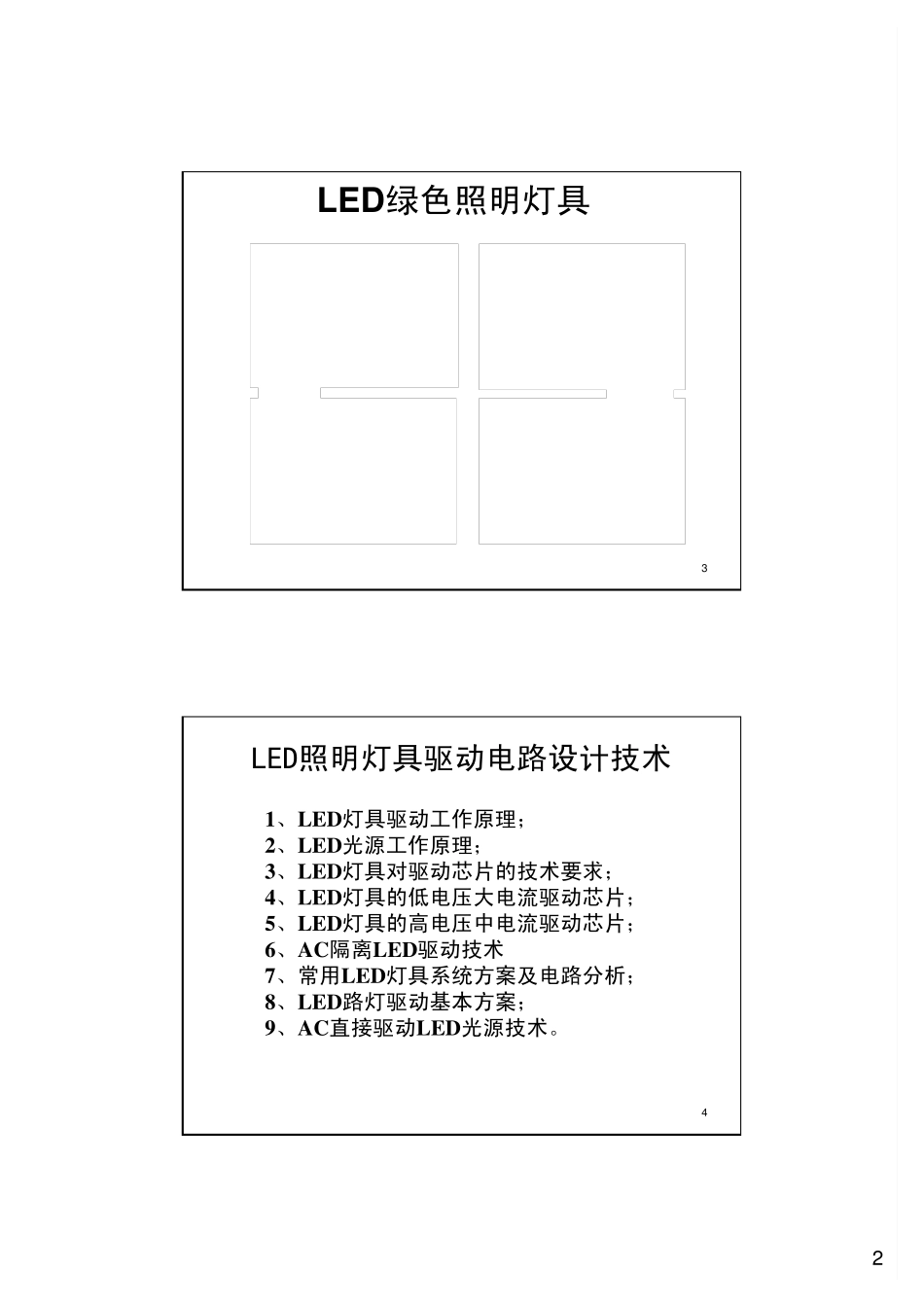

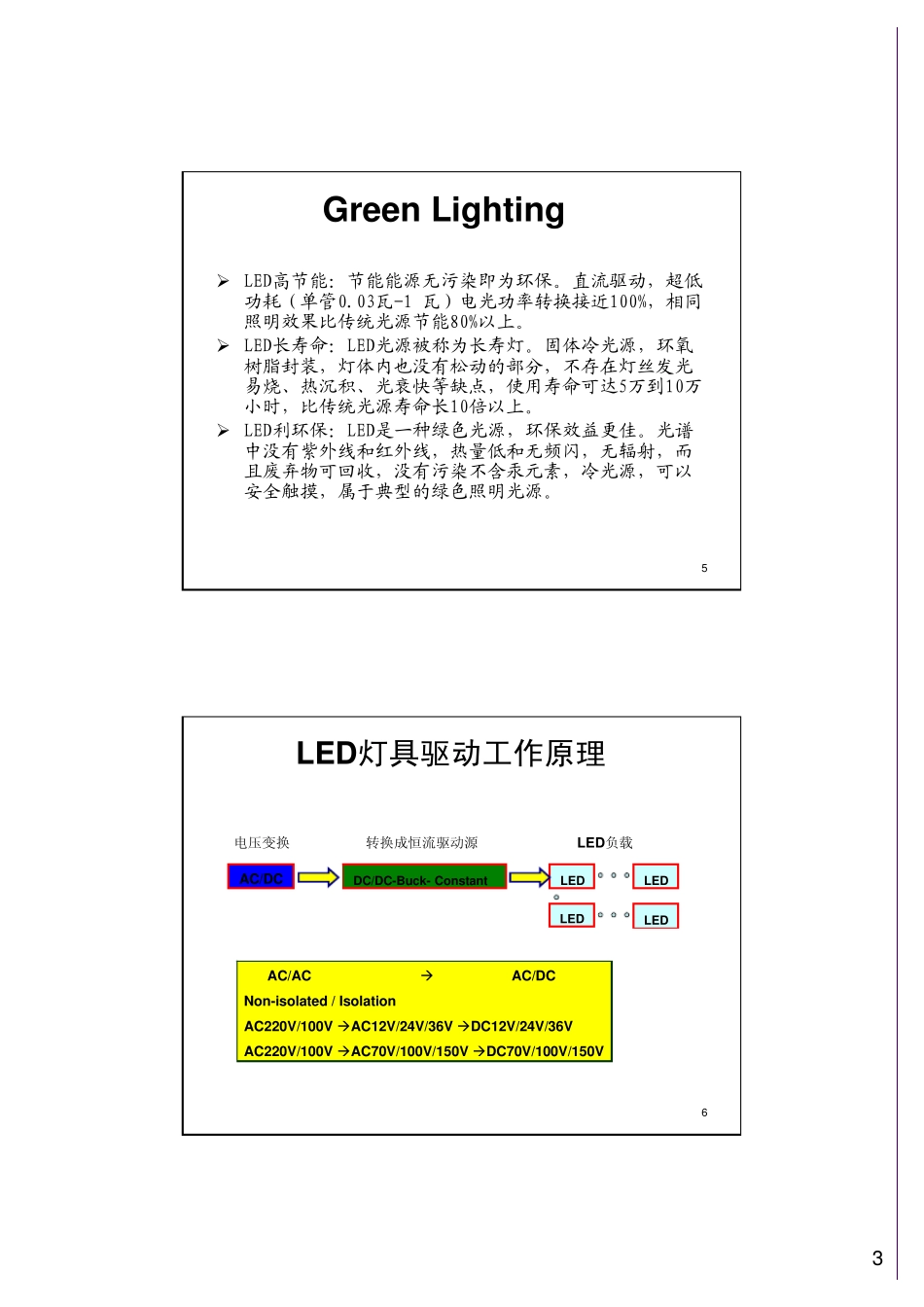

LED 驱动电源的设计与应用 23LED绿色照明灯具4LED照明灯具驱动电路设计技术1、LED灯具驱动工作原理；2、LED光源工作原理；3、LED灯具对驱动芯片的技术要求；4、LED灯具的低电压大电流驱动芯片；5、LED灯具的高电压中电流驱动芯片；6、AC隔离LED驱动技术7、常用LED灯具系统方案及电路分析；8、LED路灯驱动基本方案；9、AC直接驱动LED光源技术。35Green Lighting¾ LED高节能：节能能源无污染即为环保。直流驱动，超低功耗（单管0.03瓦-1 瓦）电光功率转换接近100%，相同照明效果比传统光源节能80%以上。¾ LED长寿命：LED光源被称为长寿灯。固体冷光源，环氧树脂封装，灯体内也没有松动的部分，不存在灯丝发光易烧、热沉积、光衰快等缺点，使用寿命可达5万到10万小时，比传统光源寿命长10倍以上。¾ LED利环保：LED是一种绿色光源，环保效益更佳。光谱中没有紫外线和红外线，热量低和无频闪，无辐射，而且废弃物可回收，没有污染不含汞元素，冷光源，可以安全触摸，属于典型的绿色照明光源。6LED灯具驱动工作原理AC/DCDC/DC-Bu ck- ConstantAC/AC ÆAC/DCNon-isolated / IsolationAC220V/100V Æ AC12V/24V/36V Æ DC12V/24V/36VAC220V/100V Æ AC70V/100V/150V Æ DC70V/100V/150VLEDLEDLEDLED电压变换转换成恒流驱动源LED负载47几种LED驱动方法8LED光源工作原理•LED光源工作的主要参数是VF/IF，其它相关的是颜色/波长/亮度/发光角度/效率/功耗。•VF正向电压是为LED发光建立一个正常的工作状态。•IF正向电流是促使LED发光，发光亮度与流过的电流成正比例。•LED VF标称电压：3.4V± 0.2V （WLED）。•LED IF工作电流按应用需要选用，各挡不能混用。LED Lamp用各档LED电流：200-1400mA15-25mAIF工作电流大功率LED一般功率LEDWLED（VF=3.4V)59关于照明用LED光源功率LED灯具常用WLED二极管:1）小功率WLED：IF=15-25mA 如IF=20mA 草帽灯。。。2）大功率WLED：IF=200-1000mA 如高亮功率WLED，1W/ IF=350mA，3W/ IF=700mA ；3）功率LED管芯按特殊要求绑定的WLED；大功率照明用LED其封装从成品来看是单颗芯片的，其实是用N颗LED管芯封装在一个单位里的。它们的排列组合是串并联，它们是N个串联，再N个并联，然后由二点联接电源。10LED灯具对低压驱动芯片的要求• 驱动芯片具备性能良好、高度集成的DC/DC-Buck→Constant Current 功能。• 驱动芯片的标称输入电压范围应当满足DC6-40V，以覆盖应用面的需要，耐压如能...
