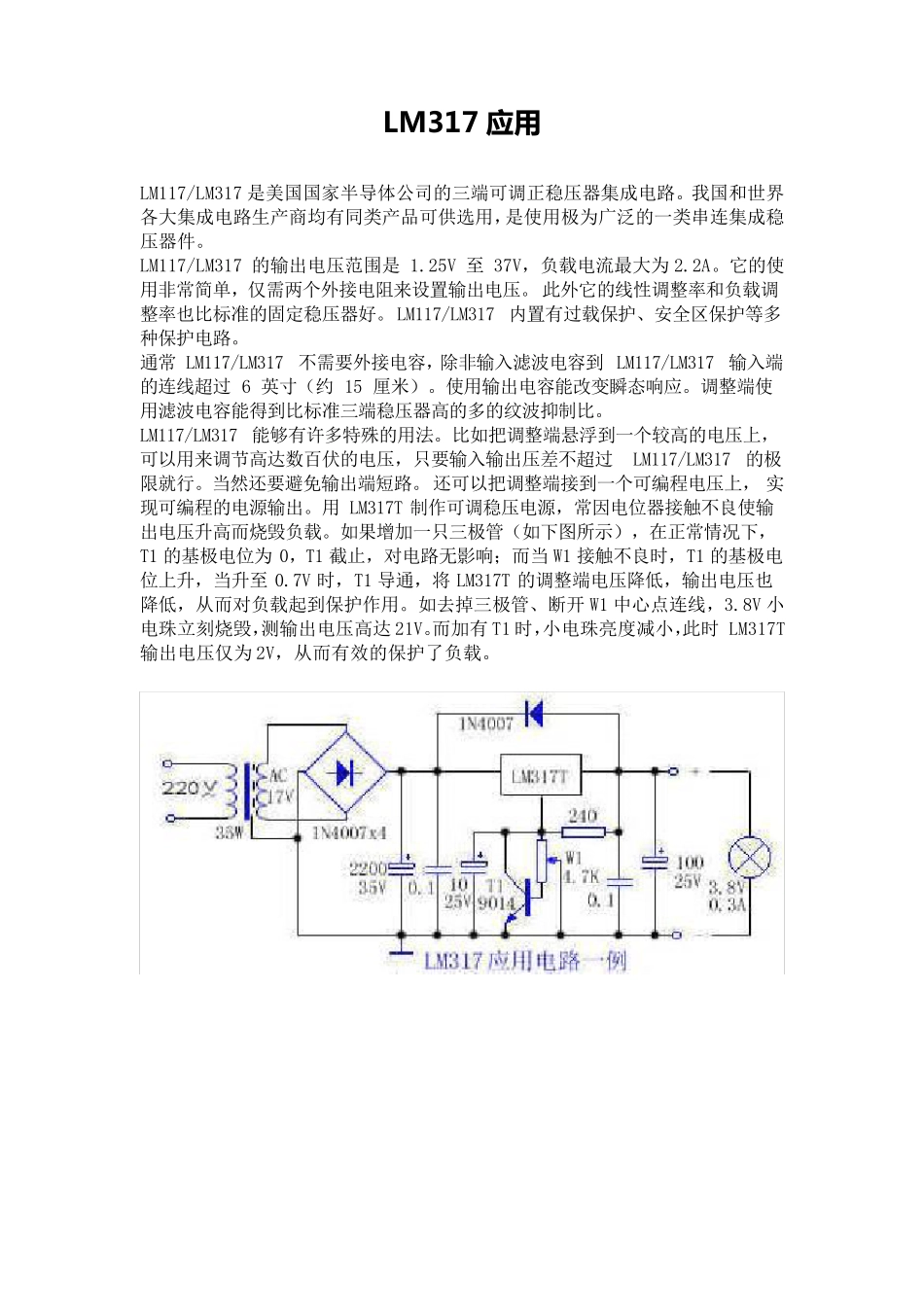

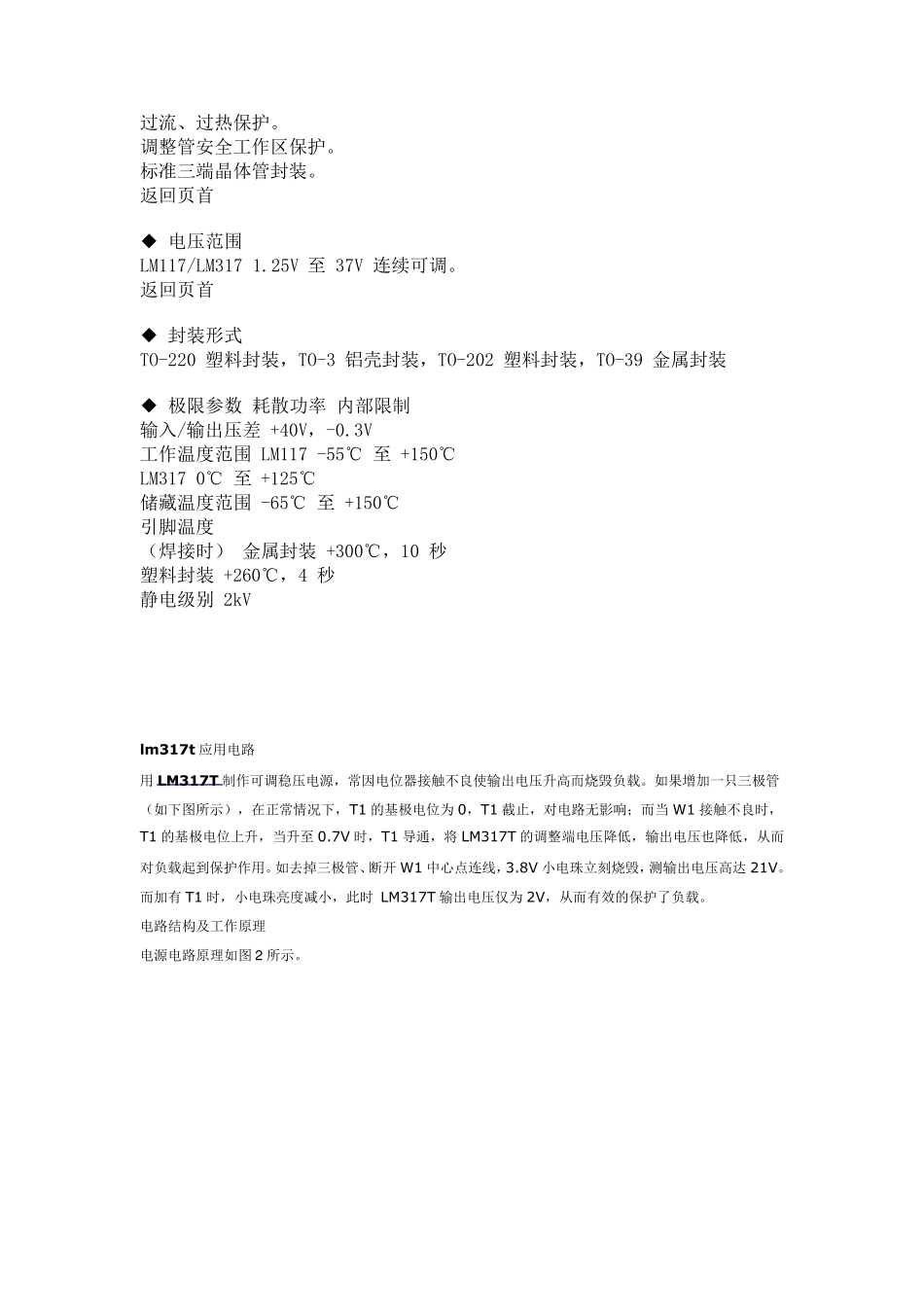

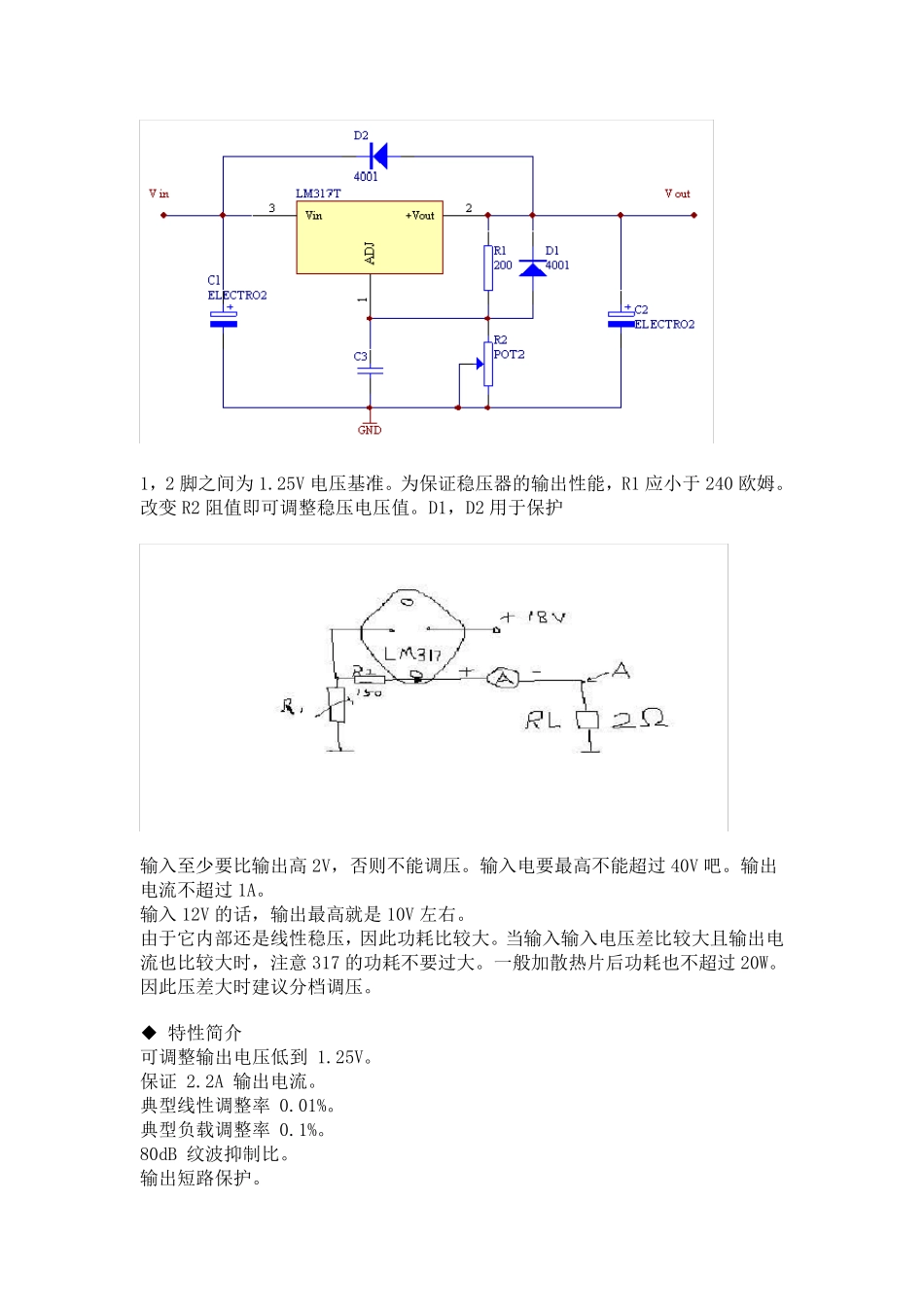

LM317 应用 LM117/LM317 是美国国家半导体公司的三端可调正稳压器集成电路。我国和世界各大集成电路生产商均有同类产品可供选用，是使用极为广泛的一类串连集成稳压器件。 LM117/LM317 的输出电压范围是 1.25V 至 37V，负载电流最大为2.2A。它的使用非常简单，仅需两个外接电阻来设置输出电压。此外它的线性调整率和负载调整率也比标准的固定稳压器好。LM117/LM317 内置有过载保护、安全区保护等多种保护电路。 通常 LM117/LM317 不需要外接电容，除非输入滤波电容到 LM117/LM317 输入端的连线超过 6 英寸（约 15 厘米）。使用输出电容能改变瞬态响应。调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。 LM117/LM317 能够有许多特殊的用法。比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过 LM117/LM317 的极限就行。当然还要避免输出端短路。还可以把调整端接到一个可编程电压上，实现可编程的电源输出。用LM317T 制作可调稳压电源，常因 电位 器接触 不良 使输出电压升 高而 烧 毁 负载。如果 增 加 一只三极管 （如下 图 所 示 ），在 正常情 况 下 ，T1 的基 极电位 为0，T1 截 止 ，对 电路无 影 响； 而 当W1 接触 不良 时 ，T1 的基 极电位 上升 ，当升 至0.7V 时 ，T1 导通，将LM317T 的调整端电压降 低 ，输出电压也降 低 ，从 而 对 负载起 到保护作用。如去 掉 三极管 、断 开 W1 中 心 点 连线，3.8V 小电珠 立 刻 烧 毁 ，测 输出电压高达21V。而 加 有T1 时 ，小 电珠 亮 度 减 小 ，此时 LM317T输出电压仅为2V，从 而 有效 的保护了 负载。 1，2 脚之间为1.25V 电压基准。为保证稳压器的输出性能，R1 应小于240 欧姆。改变R2 阻值即可调整稳压电压值。D1，D2 用于保护 输入至少要比输出高2V，否则不能调压。输入电要最高不能超过40V 吧。输出电流不超过1A。 输入12V 的话，输出最高就是10V 左右。 由于它内部还是线性稳压，因此功耗比较大。当输入输入电压差比较大且输出电流也比较大时，注意317 的功耗不要过大。一般加散热片后功耗也不超过20W。因此压差大时建议分档调压。 ◆ 特性简介 可调整输出电压低到 1.25V。 保证 2.2A 输出电流。 典型线性调整率 0.01%。 典型负载调整率 0.1%。 80dB 纹波抑制比。 输出短路保护。 过...
