lm324n原理电路图及各引脚作用VIP免费

lm324n原理电路图及各引脚作用_第1页
1/6
lm324n原理电路图及各引脚作用_第2页
2/6
lm324n原理电路图及各引脚作用_第3页
3/6

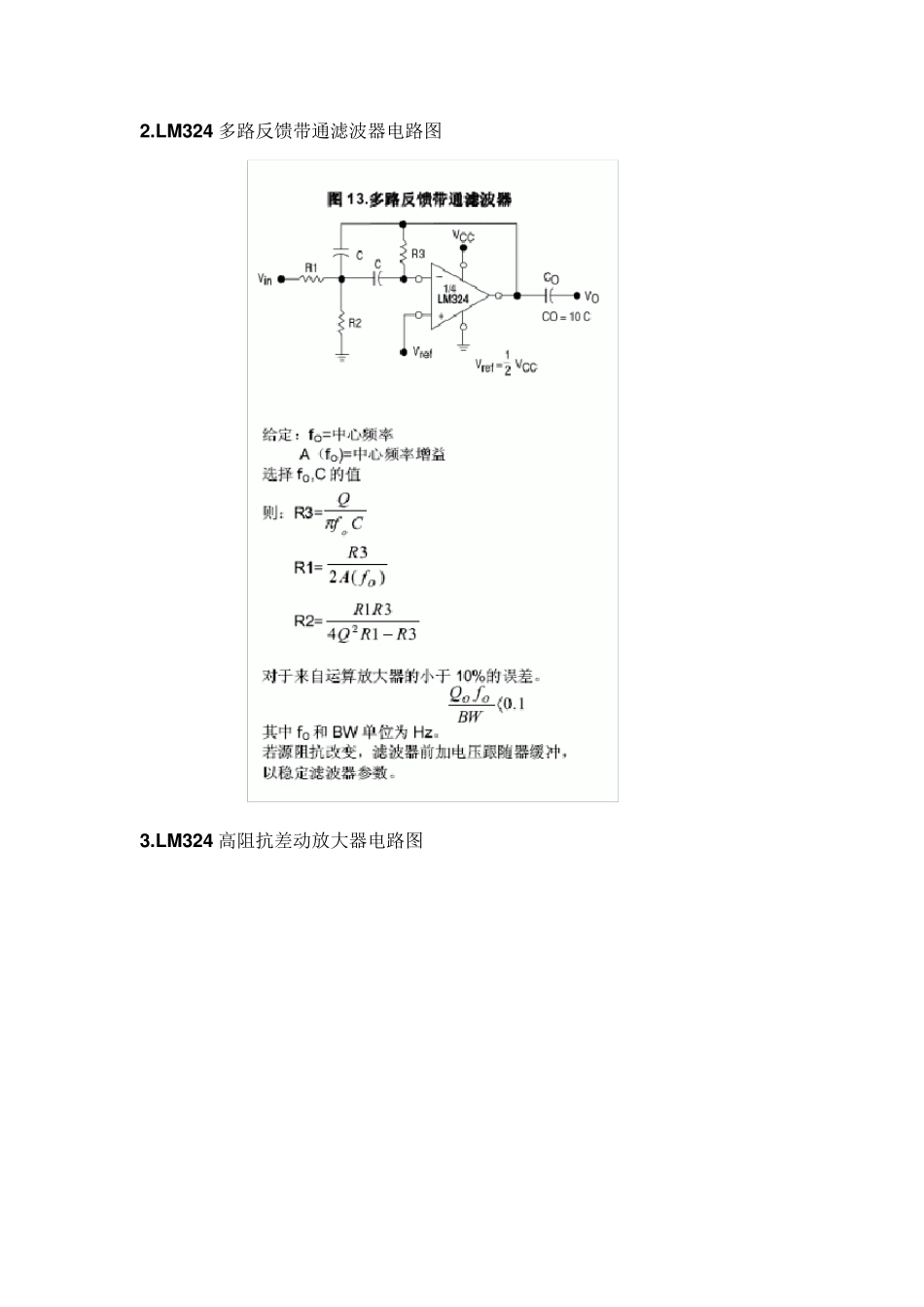

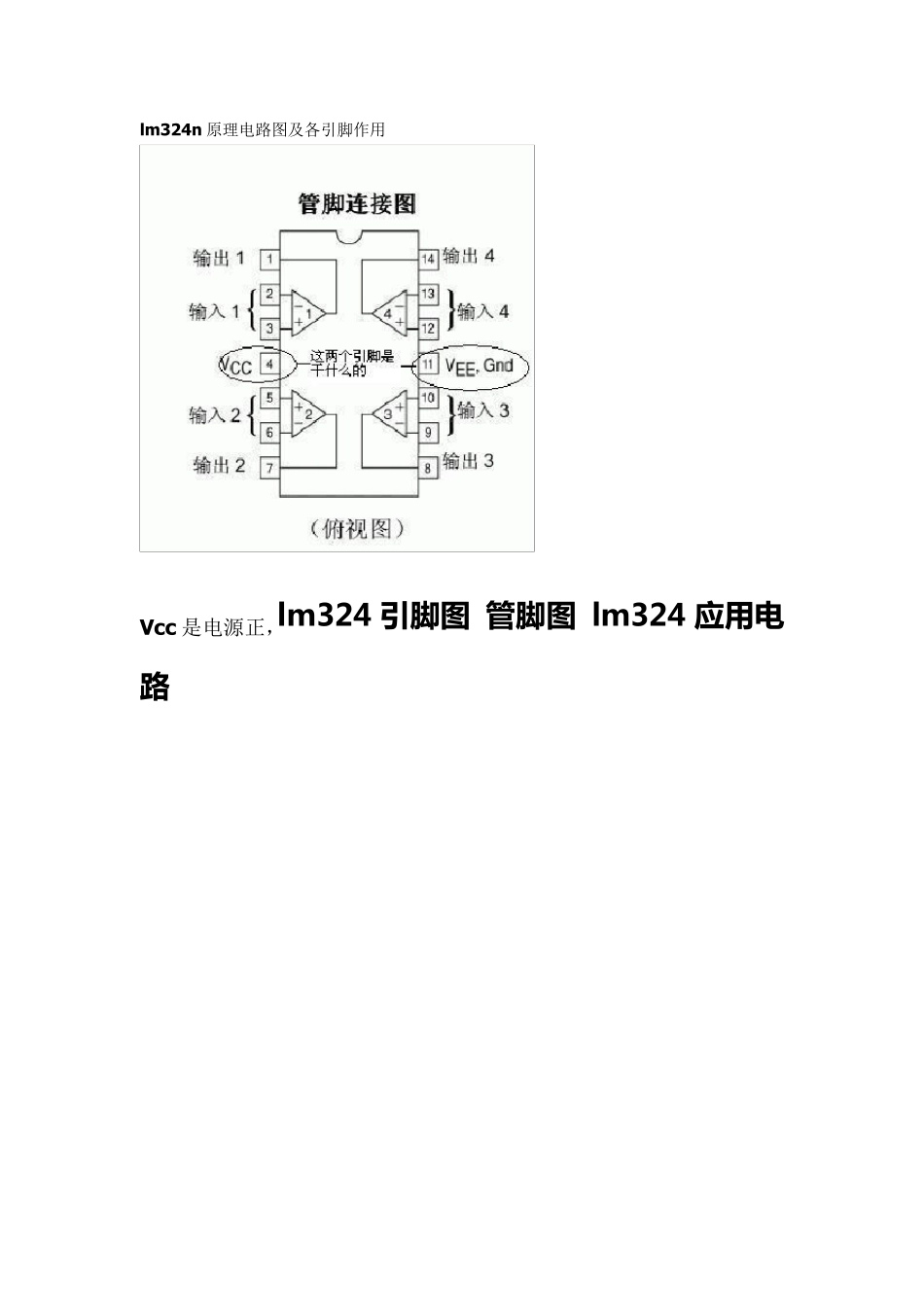

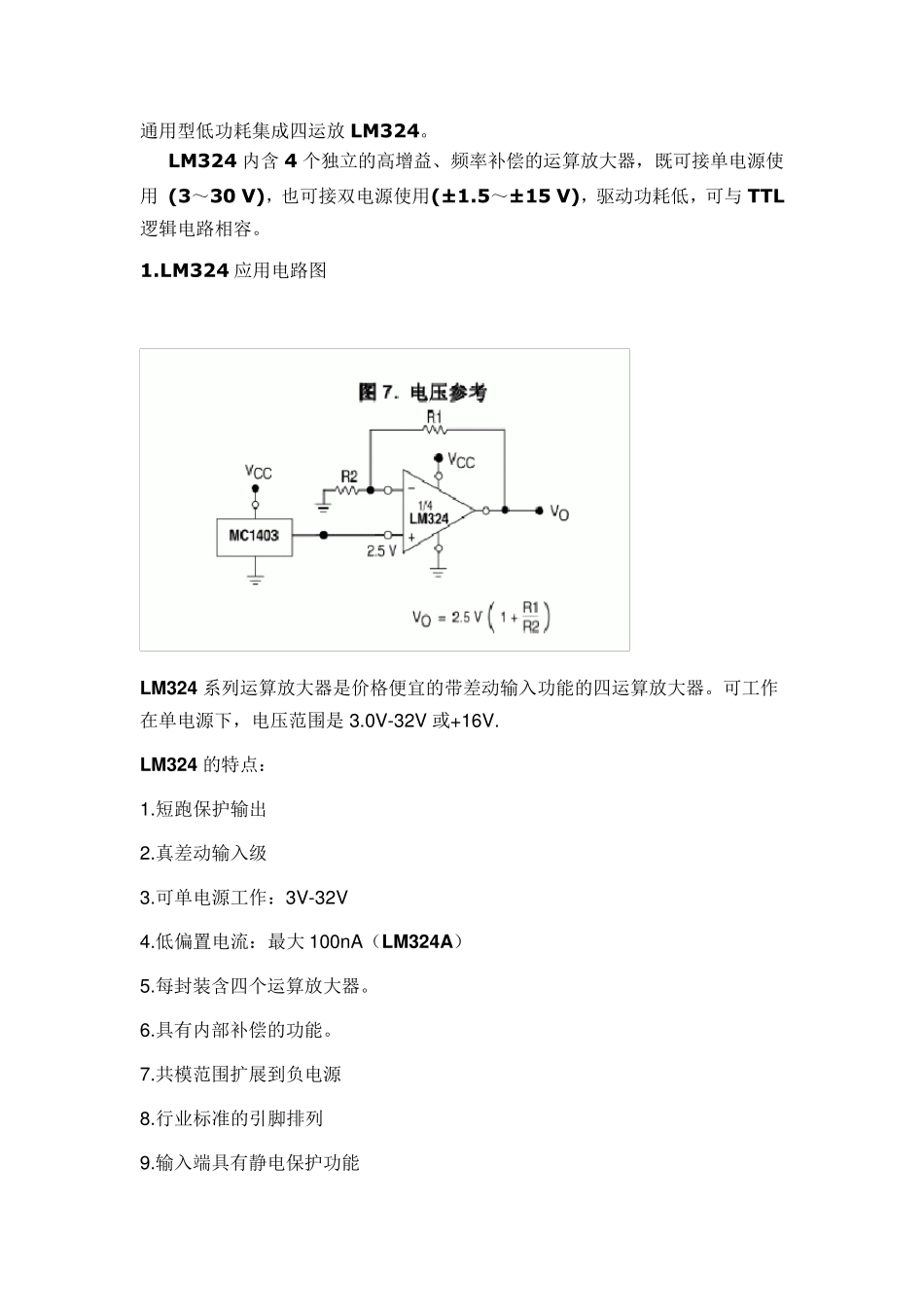

lm324n原理电路图及各引脚作用 Vcc 是电源正,lm324 引 脚 图 管脚 图 lm324 应用电路 通用型低功耗集成四运放LM324。 LM324 内含4 个独立的高增益、频率补偿的运算放大器,既可接单电源使用 (3~30 V),也可接双电源使用(±1.5~±15 V),驱动功耗低,可与 TTL逻辑电路相容。 1.LM324 应用电路图 LM 324 系列运算放大器是价格便宜的带差动输入功能的四运算放大器。可工作在单电源下,电压范围是 3.0V-32V 或+16V. LM 324 的特点: 1.短跑保护输出 2.真差动输入级 3.可单电源工作:3V-32V 4.低偏置电流:最大 100nA(LM 324A) 5.每封装含四个运算放大器。 6.具有内部补偿的功能。 7.共模范围扩展到负电源 8.行业标准的引脚排列 9.输入端具有静电保护功能 2.LM 324 多路反馈带通滤波器电路图 3.LM 324 高阻抗差动放大器电路图 4.LM 324 函数发生器电路图 5 .LM 324 双四级滤波器 6.LM 324 维思电桥振荡器电路图 7.LM 324 滞后比较器电路图 VEE 是电源的地

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

lm324n原理电路图及各引脚作用
