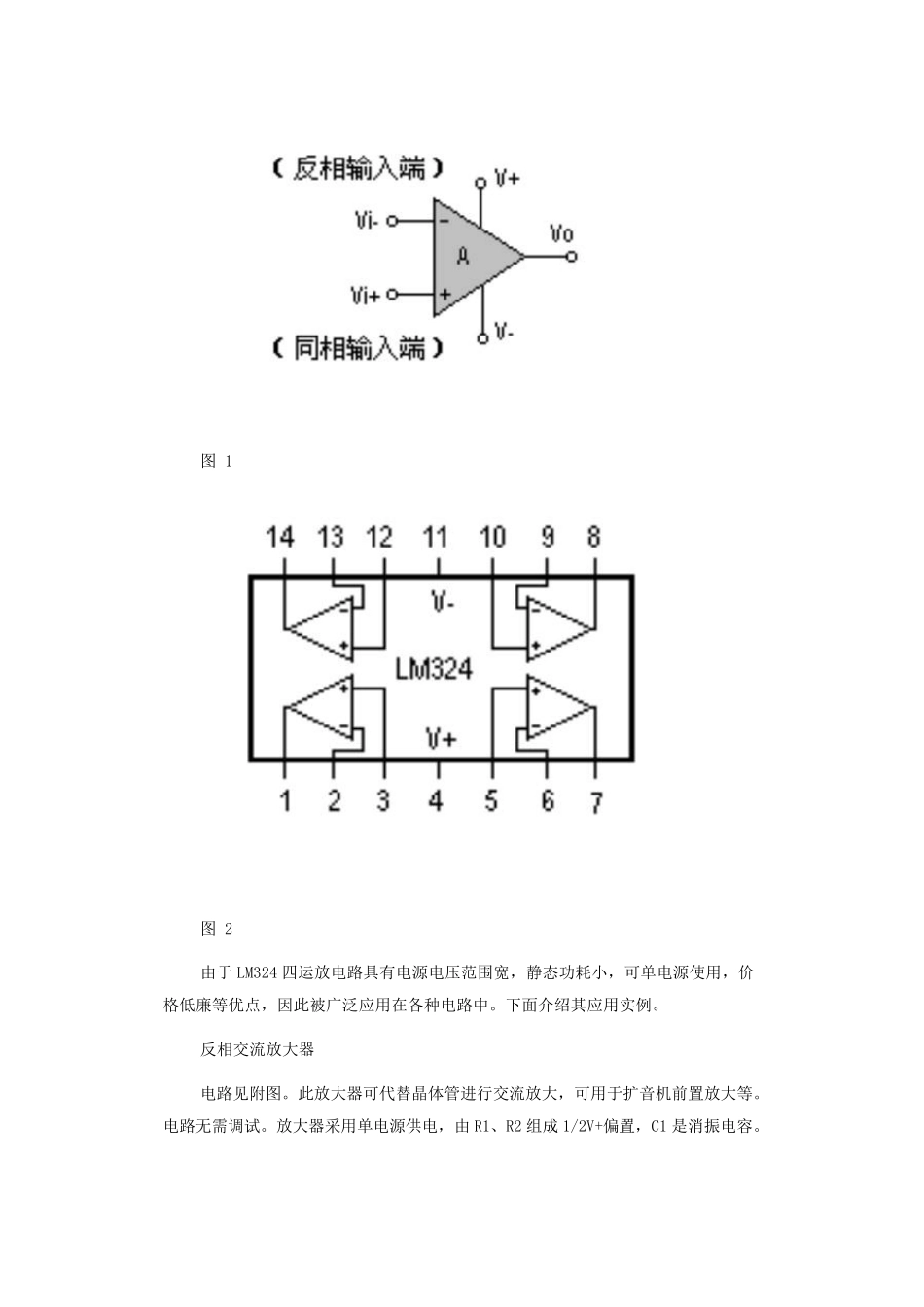

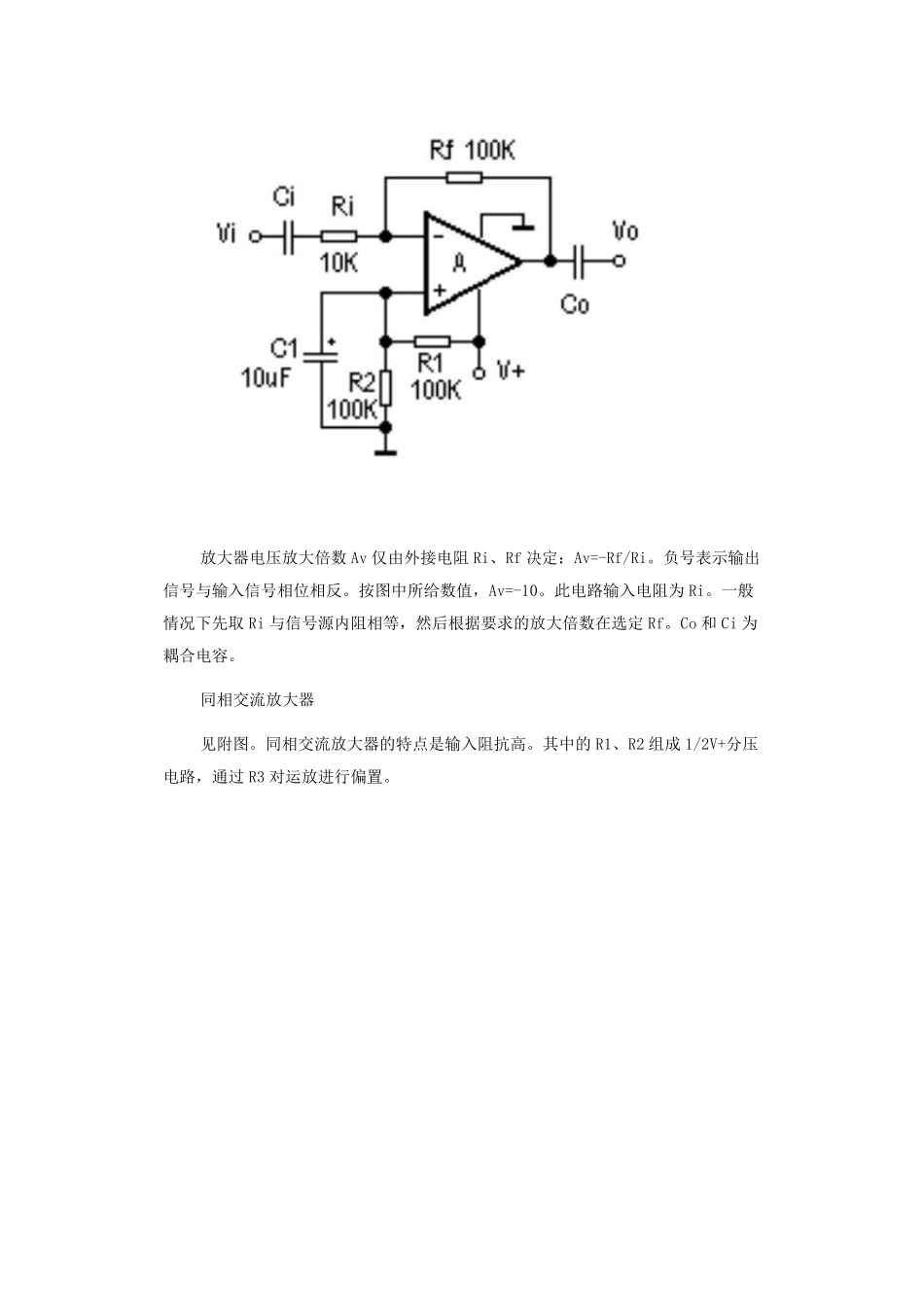

LM324 应用电路LM324 系列器件带有真差动输入的四运算放大器与单电源应用场合的标准运算放大器相比，它们有一些显著优点。该四放大器可以工作在低到3.0 伏或者高到32 伏的电源下，静态电流为MC1741 的静态电流的五分之一。共模输入范围包括负电源，因而消除了在许多应用场合中采用外部偏置元件的必要性。每一组运算放大器可用图1 所示的符号来表示，它有5 个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。两个信号输入端中，Vi-(-)为反相输入端，表示运放输出端 Vo 的信号与该输入端的位相反;Vi+(+)为同相输入端，表示运放输出端 Vo 的信号与该输入端的相位相同。LM324 系列由四个独立的，高增益，内部频率补偿运算放大器，其中专为从单电源供电的电压范围经营。从分裂电源的操作也有可能和低电源电流消耗是独立的电源电压的幅度。LM324 四运放的应用电路LM324 是四运放集成电路，它采用14 脚双列直插塑料封装，外形如图所示。它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。每一组运算放大器可用图1 所示的符号来表示，它有5 个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。两个信号输入端中，Vi-(-)为反相输入端，表示运放输出端 Vo 的信号与该输入端的相位相反;Vi+(+)为同相输入端，表示运放输出端 Vo 的信号与该输入端的相位相同。LM324的引脚排列见图2。图1图2由于LM324 四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点，因此被广泛应用在各种电路中。下面介绍其应用实例。反相交流放大器电路见附图。此放大器可代替晶体管进行交流放大，可用于扩音机前置放大等。电路无需调试。放大器采用单电源供电，由R1、R2 组成 1/2V+偏置，C1 是消振电容。放大器电压放大倍数Av 仅由外接电阻Ri、Rf 决定：Av=-Rf/Ri。负号表示输出信号与输入信号相位相反。按图中所给数值，Av=-10。此电路输入电阻为 Ri。一般情况下先取 Ri 与信号源内阻相等，然后根据要求的放大倍数在选定 Rf。Co 和 Ci 为耦合电容。同相交流放大器见附图。同相交流放大器的特点是输入阻抗高。其中的 R1、R2 组成 1/2V+分压电路，通过 R3 对运放进行偏置。电路的电压放大倍数Av 也仅由外接电阻决定：Av=1+Rf/R4，电路输入电阻为R3。R4 的阻值范围为几千欧姆到几十千欧姆。交流信号三分配...
