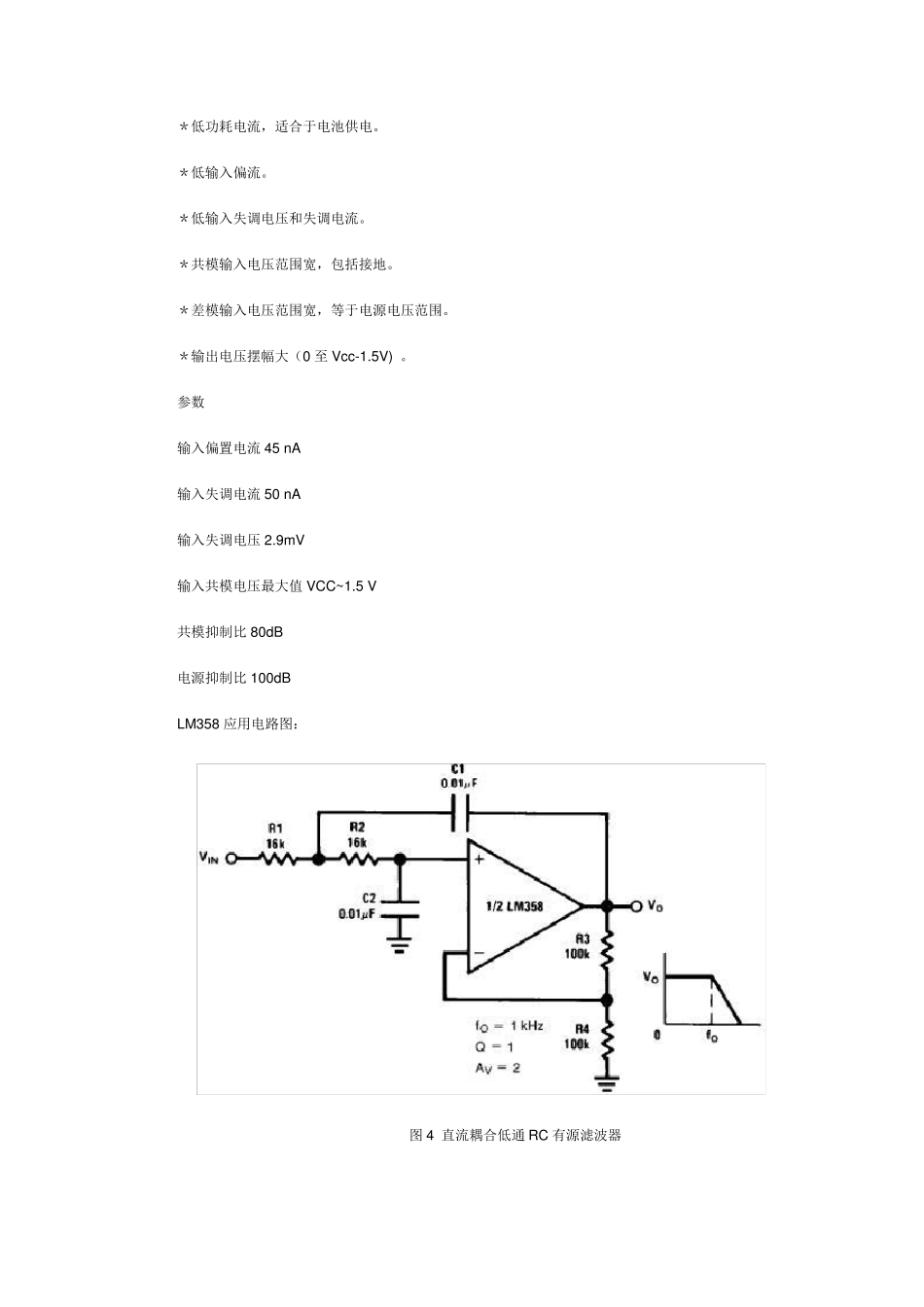

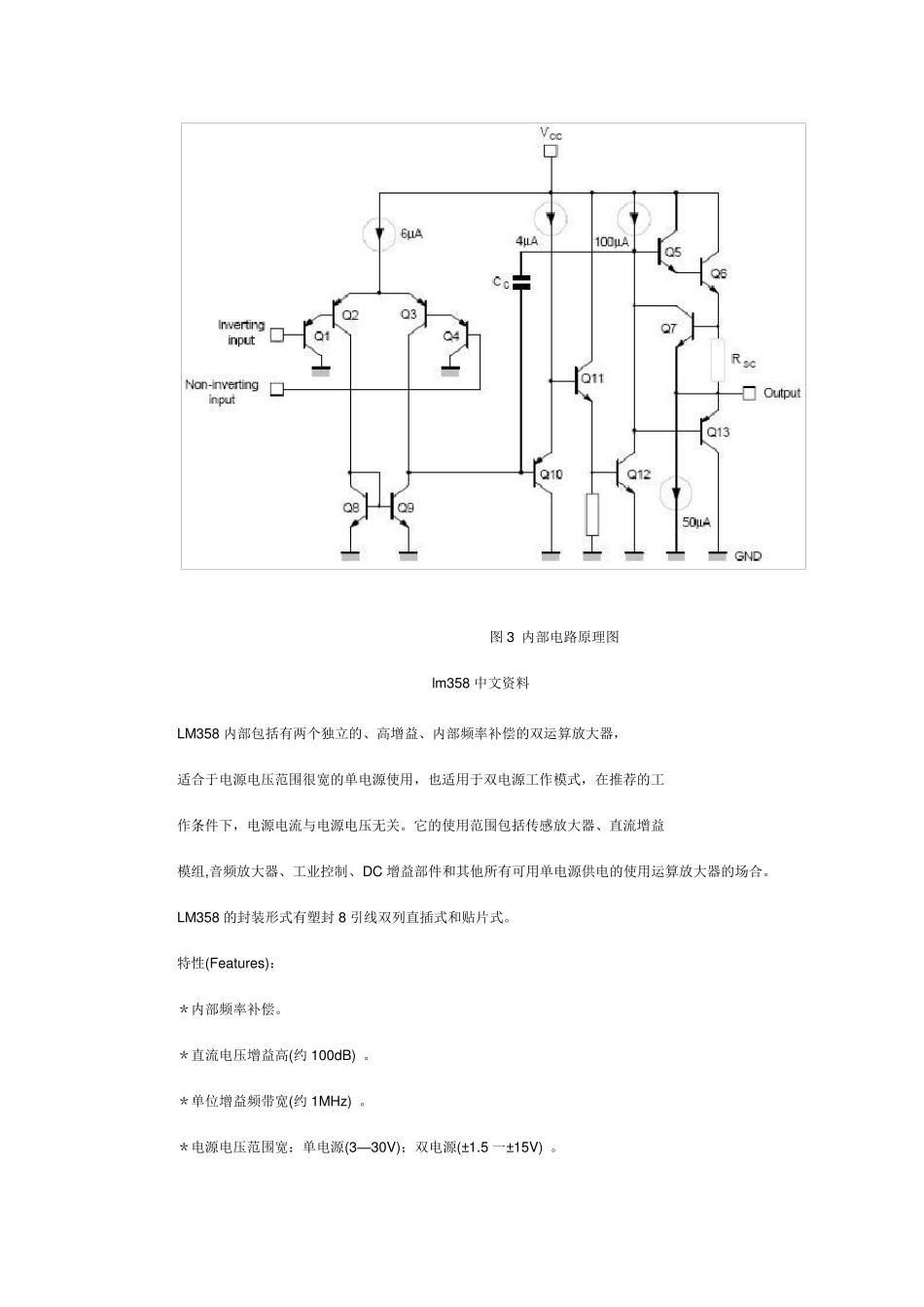

LM358 中文资料 芯片资料 2009-08-11 08:02 阅读851 评论0 字号： 大 中 小 图 1 DIP 塑封引脚图引脚功能 图 2 圆形金属壳封装管脚图 图3 内部电路原理图 lm358 中文资料 LM358 内部包括有两个独立的、高增益、内部频率补偿的双运算放大器， 适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工 作条件下，电源电流与电源电压无关。它的使用范围包括传感放大器、直流增益 模组,音频放大器、工业控制、DC 增益部件和其他所有可用单电源供电的使用运算放大器的场合。 LM358 的封装形式有塑封 8 引线双列直插式和贴片式。 特性(Features)： ＊内部频率补偿。 ＊直流电压增益高(约 100dB) 。 ＊单位增益频带宽(约 1MHz) 。 ＊电源电压范围宽：单电源(3—30V)；双电源(±1.5 一±15V) 。 ＊低功耗电流，适合于电池供电。 ＊低输入偏流。 ＊低输入失调电压和失调电流。 ＊共模输入电压范围宽，包括接地。 ＊差模输入电压范围宽，等于电源电压范围。 ＊输出电压摆幅大（0 至 Vcc-1.5V) 。 参数 输入偏置电流45 nA 输入失调电流50 nA 输入失调电压 2.9mV 输入共模电压最大值 VCC~1.5 V 共模抑制比 80dB 电源抑制比 100dB LM358 应用电路图： 图 4 直流耦合低通 RC 有源滤波器 图5 LED 驱动器 图6 TTL 驱动电路 图7 RC 有源带通滤波器 图8 Squarew ave 振荡器 图9 滞后比较器 图1 0 带通有源滤波器 图1 1 灯驱动程序 图1 2 电流监视器 图1 3 低漂移峰值检测器 图14 电压跟随器 图15 功率放大器外围电路 图16 电压控制振荡器VCO 图1 7 固定电流源 图1 8 脉冲发生器 图1 9 交流耦合反相放大器 图2 0 交流耦合非反相放大器 图2 1 可调增益仪表放大器 图2 2 直流放大器 图2 3 脉冲发生器 图2 4 桥式电流放大器 图2 5 引用差分输入信号 图2 6 直流差动放大器
