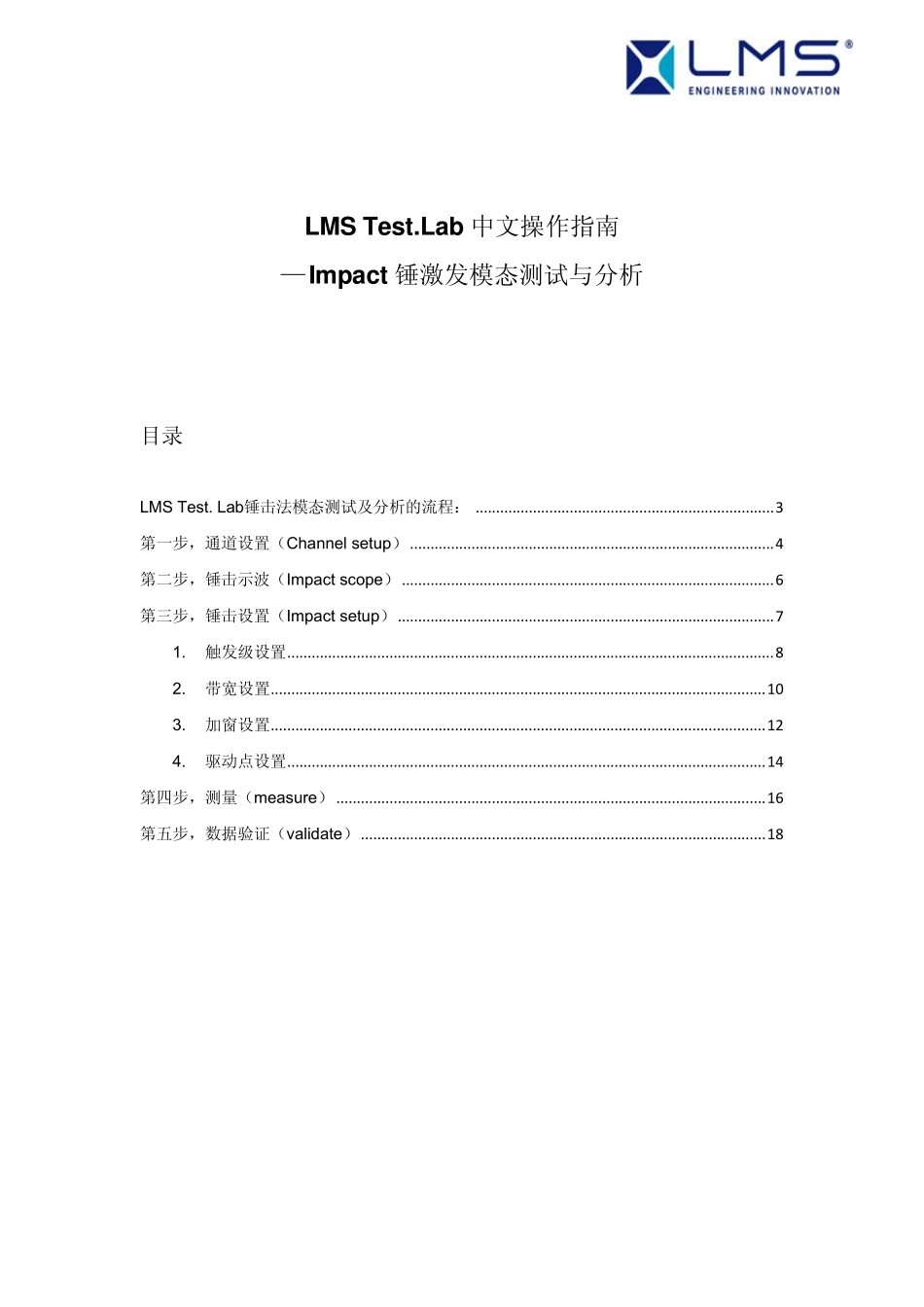

LMS Test.Lab 中文操作指南 — Impact 锤激发模态测试与分析 比利时 LMS 国际公司北京代表处 2009 年 2 月 LMS Test.Lab 中文操作指南 — Impact锤激发模态测试与分析 目录 LMS Test. Lab锤击法模态测试及分析的流程： ......................................................................... 3 第一步，通道设置（Channel setup） ......................................................................................... 4 第二步，锤击示波（Impact scope） ........................................................................................... 6 第三步，锤击设置（Impact setup） ............................................................................................ 7 1. 触发级设置 ....................................................................................................................... 8 2. 带宽设置 ......................................................................................................................... 10 3. 加窗设置 ......................................................................................................................... 12 4. 驱动点设置 ..................................................................................................................... 14 第四步，测量（measure） ......................................................................................................... 16 第五步，数据验证（validate） ................................................................................................... 18 LMS Test. Lab锤击法模态测试及分析的流程： 在软件窗口底部以工作表形式表示，按照每一个工作表依次进行即可，如下图示。 ¾ Documentation――可以进行备忘录，测试图片等需要记录的文字或图片的输入，作为测试工作的辅助记录，如下图示。 ¾ Geometry――创建几何（参见创建几何步骤说明） ¾ Channel setup――通道设置，在该选项卡中可进行数采前端对应通道的设置，如定义传感器名称，传感器灵敏度等操作。 ¾ Calibration――对传感器进行标定 ¾ Impact scope――锤击示波，用来确...
