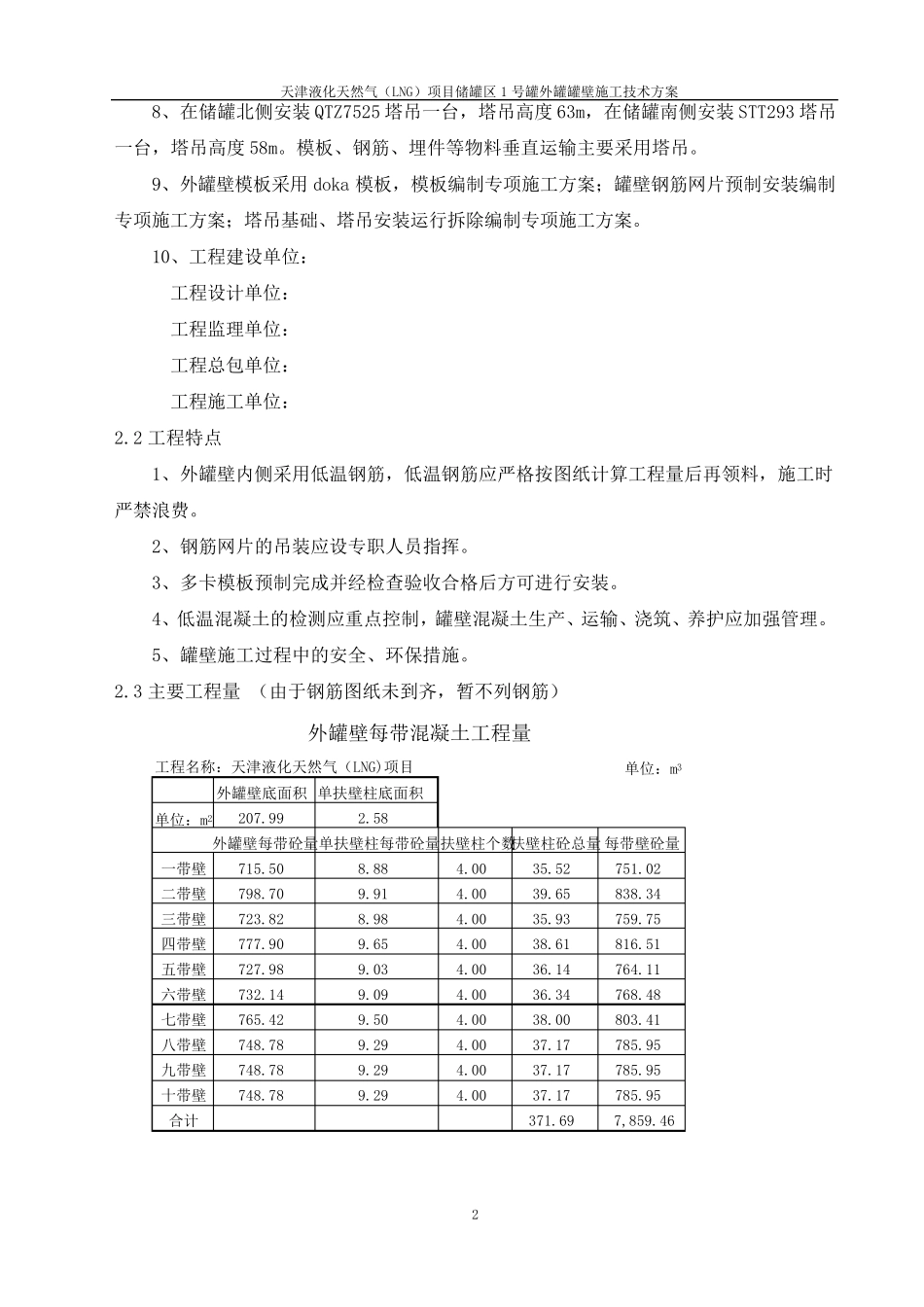

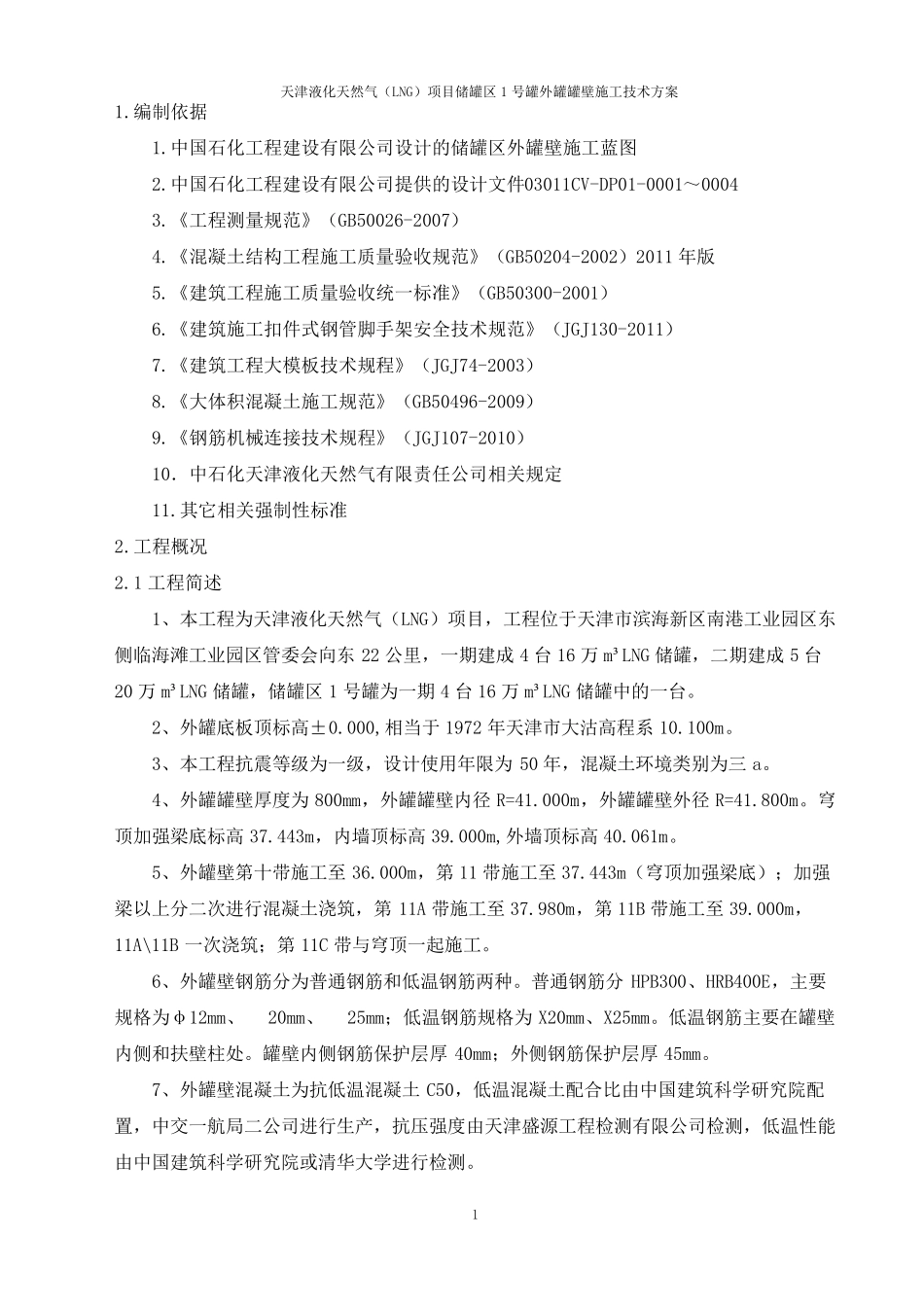

天津液化天然气(LNG)项目储罐区1 号罐外罐罐壁施工技术方案 1 1.编制依据 1.中国石化工程建设有限公司设计的储罐区外罐壁施工蓝图 2.中国石化工程建设有限公司提供的设计文件03011CV-DP01-0001~0004 3.《工程测量规范》(GB50026-2007) 4.《混凝土结构工程施工质量验收规范》(GB50204-2002)2011 年版 5.《建筑工程施工质量验收统一标准》(GB50300-2001) 6.《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011) 7.《建筑工程大模板技术规程》(JGJ74-2003) 8.《大体积混凝土施工规范》(GB50496-2009) 9.《钢筋机械连接技术规程》(JGJ107-2010) 10.中石化天津液化天然气有限责任公司相关规定 11.其它相关强制性标准 2.工程概况 2.1 工程简述 1、本工程为天津液化天然气(LNG)项目,工程位于天津市滨海新区南港工业园区东侧临海滩工业园区管委会向东22 公里,一期建成4 台16 万m³LNG 储罐,二 期建成5 台20 万m³LNG 储罐,储罐区1 号罐为一期4 台16 万m³LNG 储罐中的一台。 2、外罐底板顶标高±0.000,相当于1972 年天津市大沽高程系10.100m。 3、本工程抗震等级为一级,设计使用年限为50 年,混凝土环境类别为三a。 4、外罐罐壁厚度为800mm,外罐罐壁内径R=41.000m,外罐罐壁外径R=41.800m。 穹顶加强梁底标高37.443m,内墙顶标高39.000m,外墙顶标高40.061m。 5、外罐壁第十带施工至36.000m,第11 带施工至37.443m(穹顶加强梁底);加强梁以上分二 次进行混凝土浇筑,第11A 带施工至37.980m,第11B 带施工至39.000m,11A\11B 一次浇筑;第11C 带与穹顶一起施工。 6、外罐壁钢筋分为普通钢筋和低温钢筋两种。 普通钢筋分HPB300、HRB400E,主要规格为φ12mm、20mm、25mm;低温钢筋规格为X20mm、X25mm。 低温钢筋主要在罐壁内侧和扶壁柱处。 罐壁内侧钢筋保护层厚40mm;外侧钢筋保护层厚45mm。 7、外罐壁混凝土为抗低温混凝土C50,低温混凝土配合比由中国建筑科学研究院配置,中交一航局二 公司进行生产,抗压强度由天津盛源工程检测有限公司检测,低温性能由中国建筑科学研究院或清华大学进行检测。 天津液化天然气(LNG)项目储罐区1 号罐外罐罐壁施工技术方案 2 8、在储罐北侧安装 QTZ7525 塔吊一台,塔吊高度 63m,在储罐南侧安装 STT293 塔吊一台,塔吊高度 58m。模板、钢筋、埋件等物料垂直运输主要采用塔吊。 9、外罐壁模板采用 doka 模板,模板编制专项...
