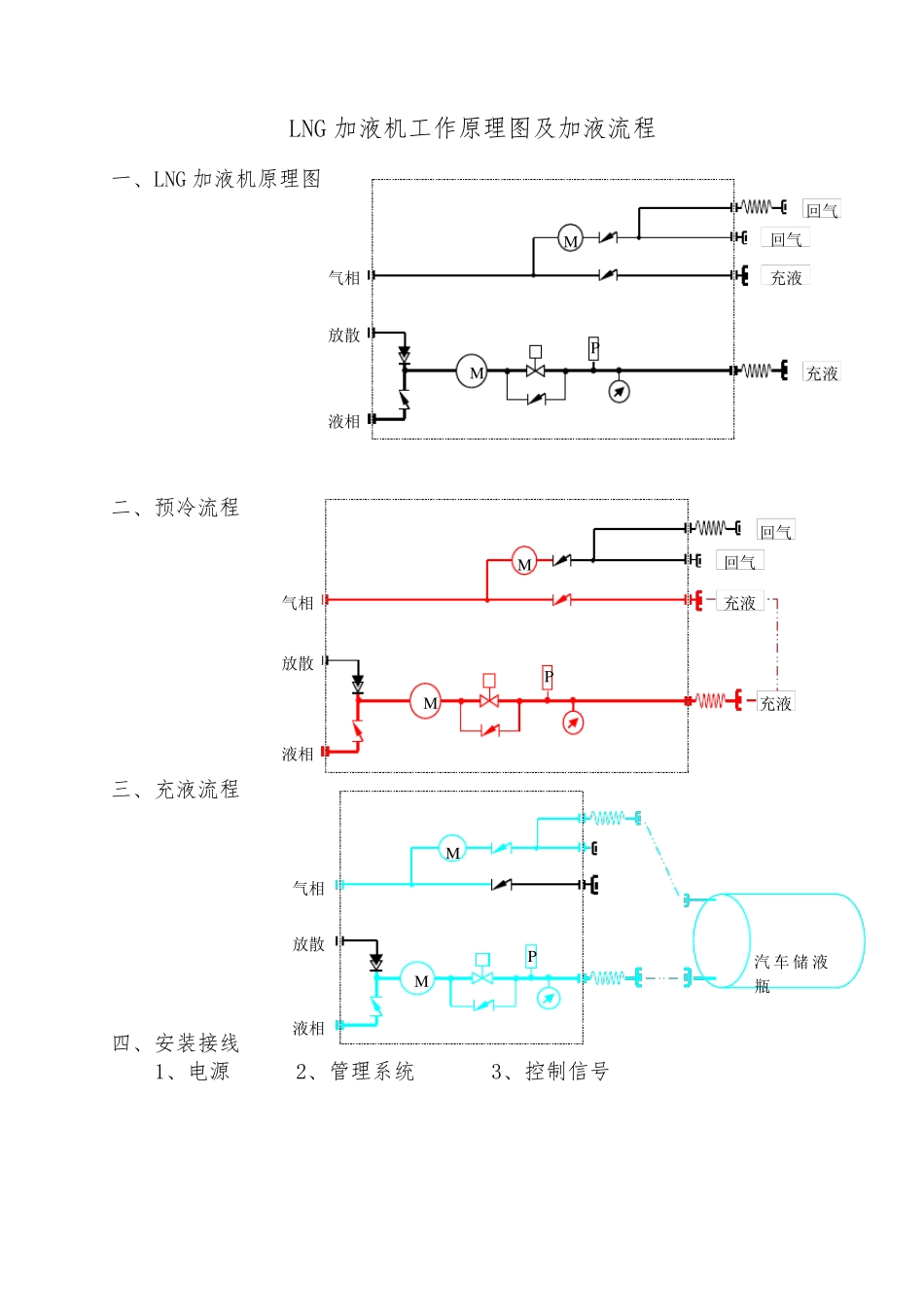

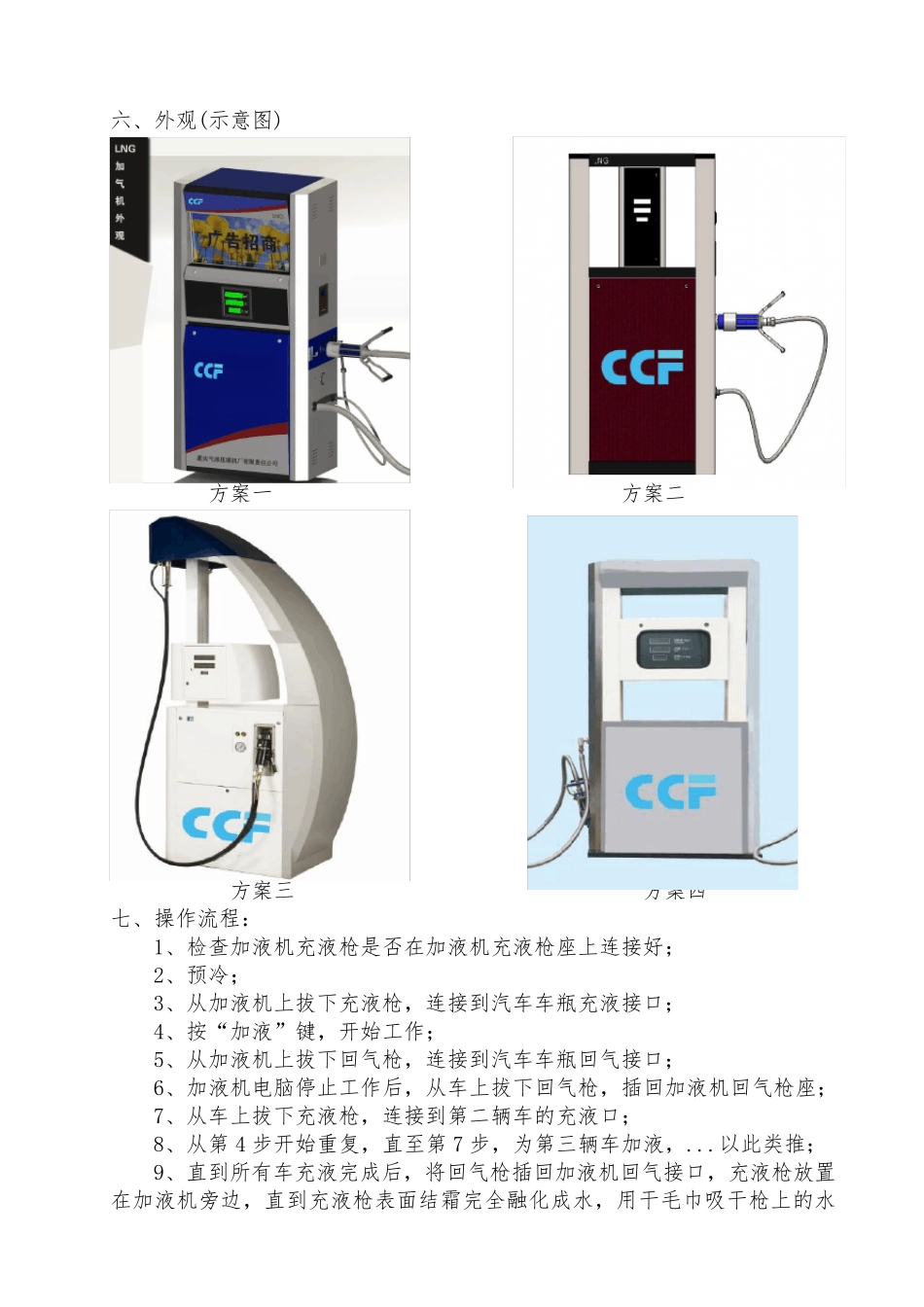

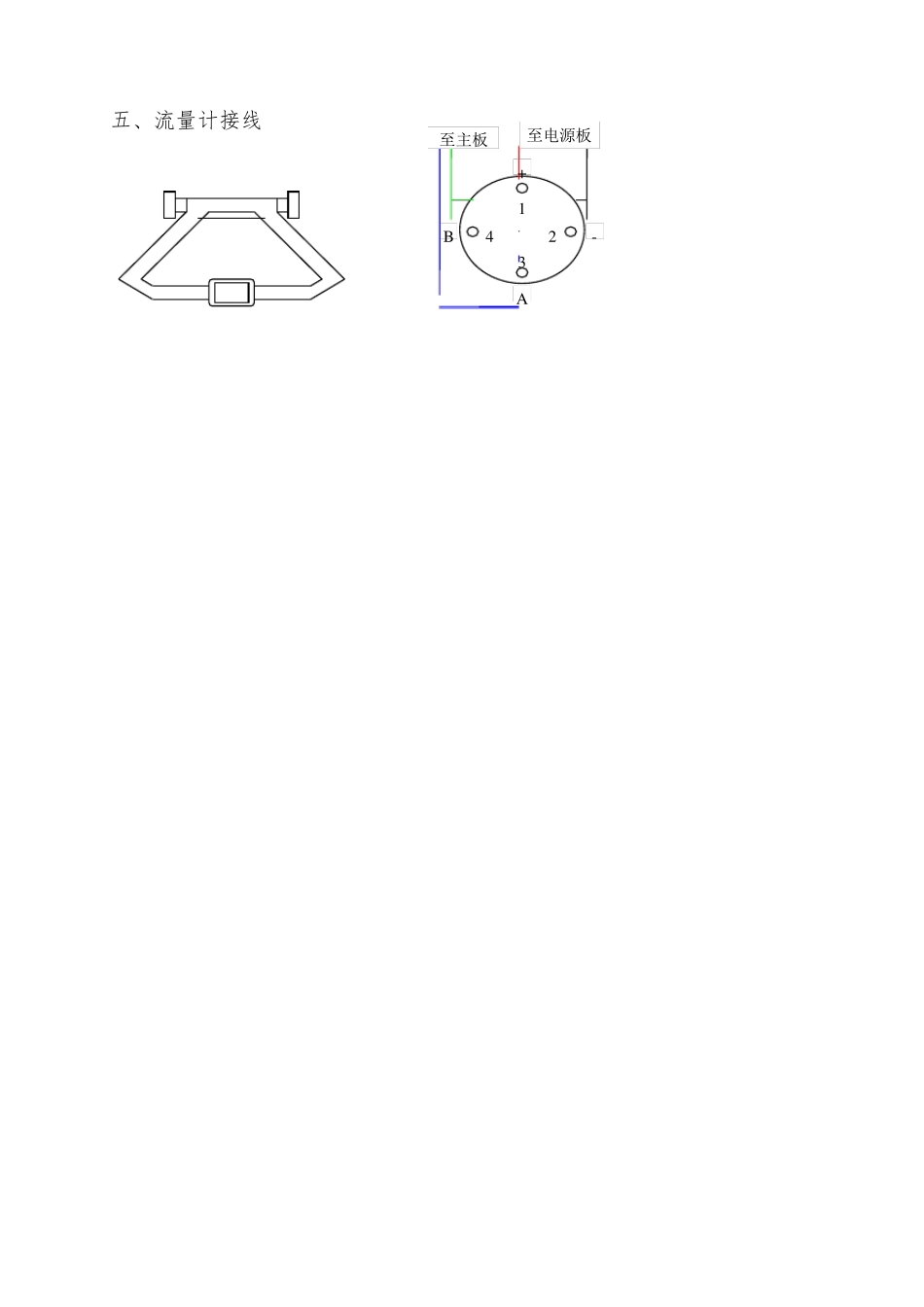

LNG 加液机工作原理图及加液流程 一、LNG 加液机原理图 二、预冷流程 三、充液流程 四、安装接线 1、电源 2、管理系统 3、控制信号 M P M 回气回气充液充液气相液相放散M P M 回气回气充液充液气相液相放散M P M 气相液相放散 汽车储 液瓶 五、流量计接线 1 3 2 4 + - A B 至电源板 至主板 六、外观(示意图) 方案一 方案二 方案三 方案四 七、操作流程： 1、检查加液机充液枪是否在加液机充液枪座上连接好； 2、预冷； 3、从加液机上拔下充液枪，连接到汽车车瓶充液接口； 4、按“加液”键，开始工作； 5、从加液机上拔下回气枪，连接到汽车车瓶回气接口； 6、加液机电脑停止工作后，从车上拔下回气枪，插回加液机回气枪座； 7、从车上拔下充液枪，连接到第二辆车的充液口； 8、从第 4 步开始重复，直至第 7 步，为第三辆车加液，...以此类推； 9、直到所有车充液完成后，将回气枪插回加液机回气接口，充液枪放置在加液机旁边，直到充液枪表面结霜完全融化成水，用干毛巾吸干枪上的水分后，重新插回加液机上的充液枪座。 八、LNG/L-CNG 加液站流程图（简图） 1、LNG 加液站 L-CNG 加液站 M P M 气相液相放散 汽车储液瓶 站用储液装置 九、管道结构图
