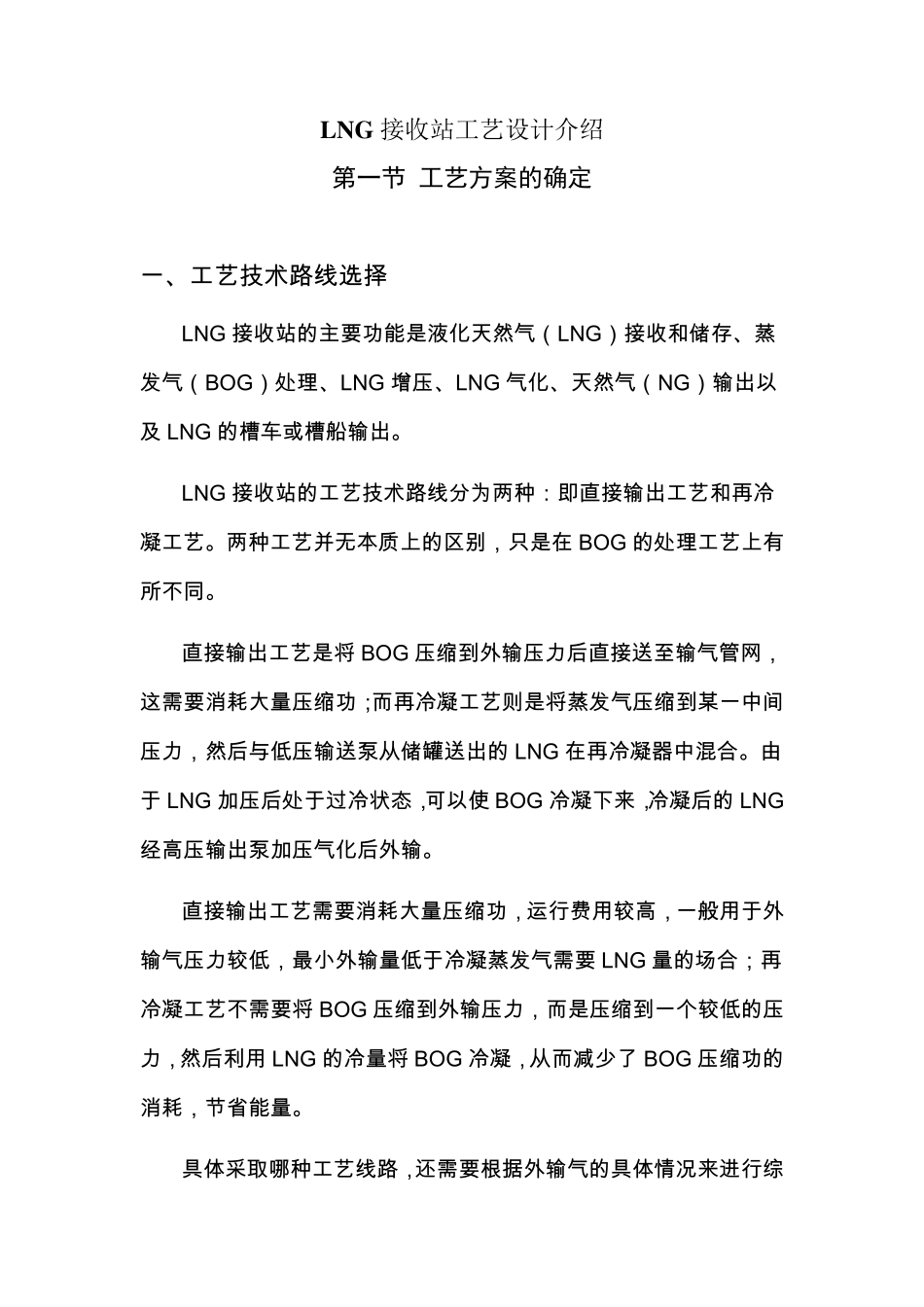

LNG接收站工艺设计介绍_第1页
1/25

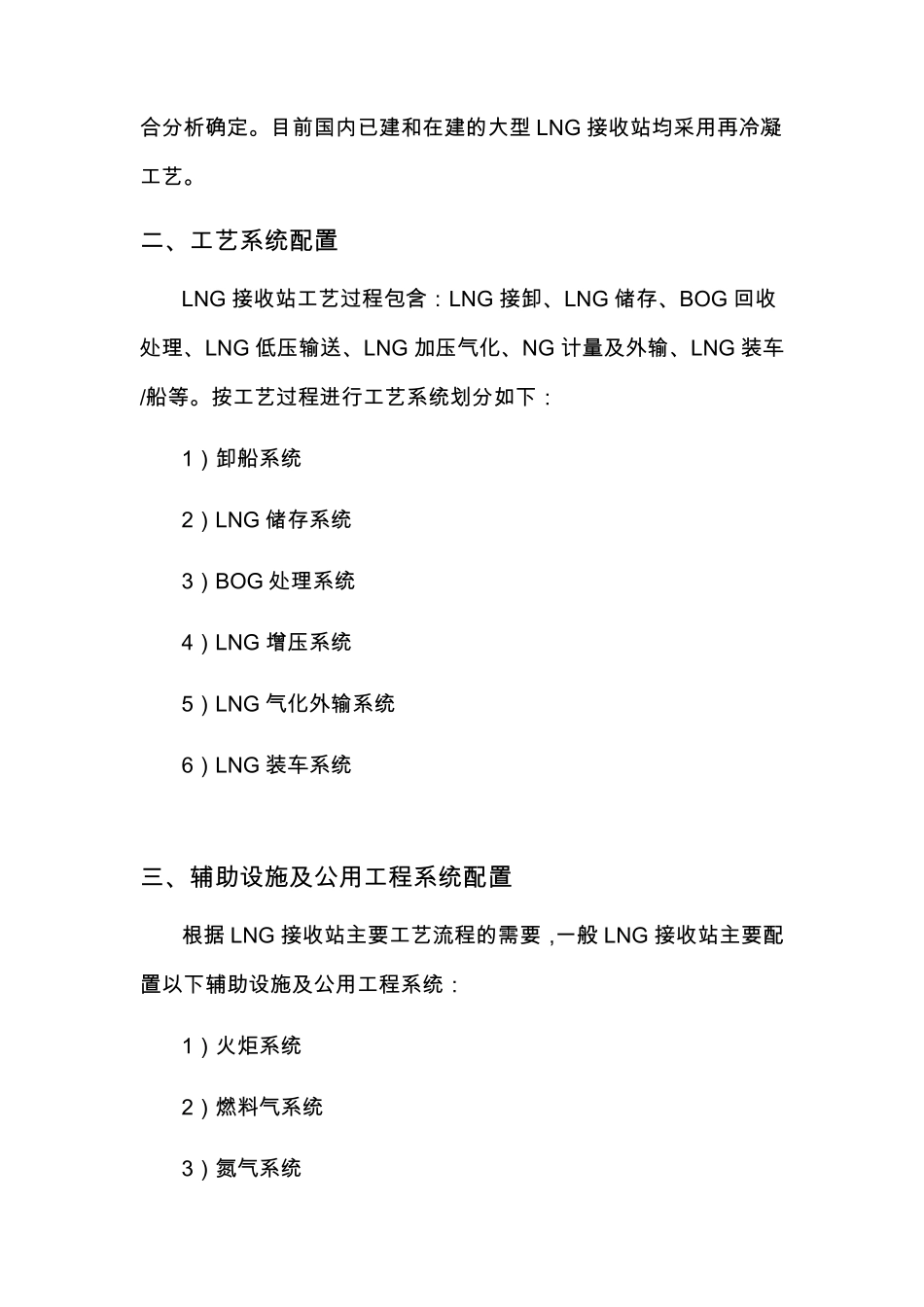

LNG接收站工艺设计介绍_第2页
2/25

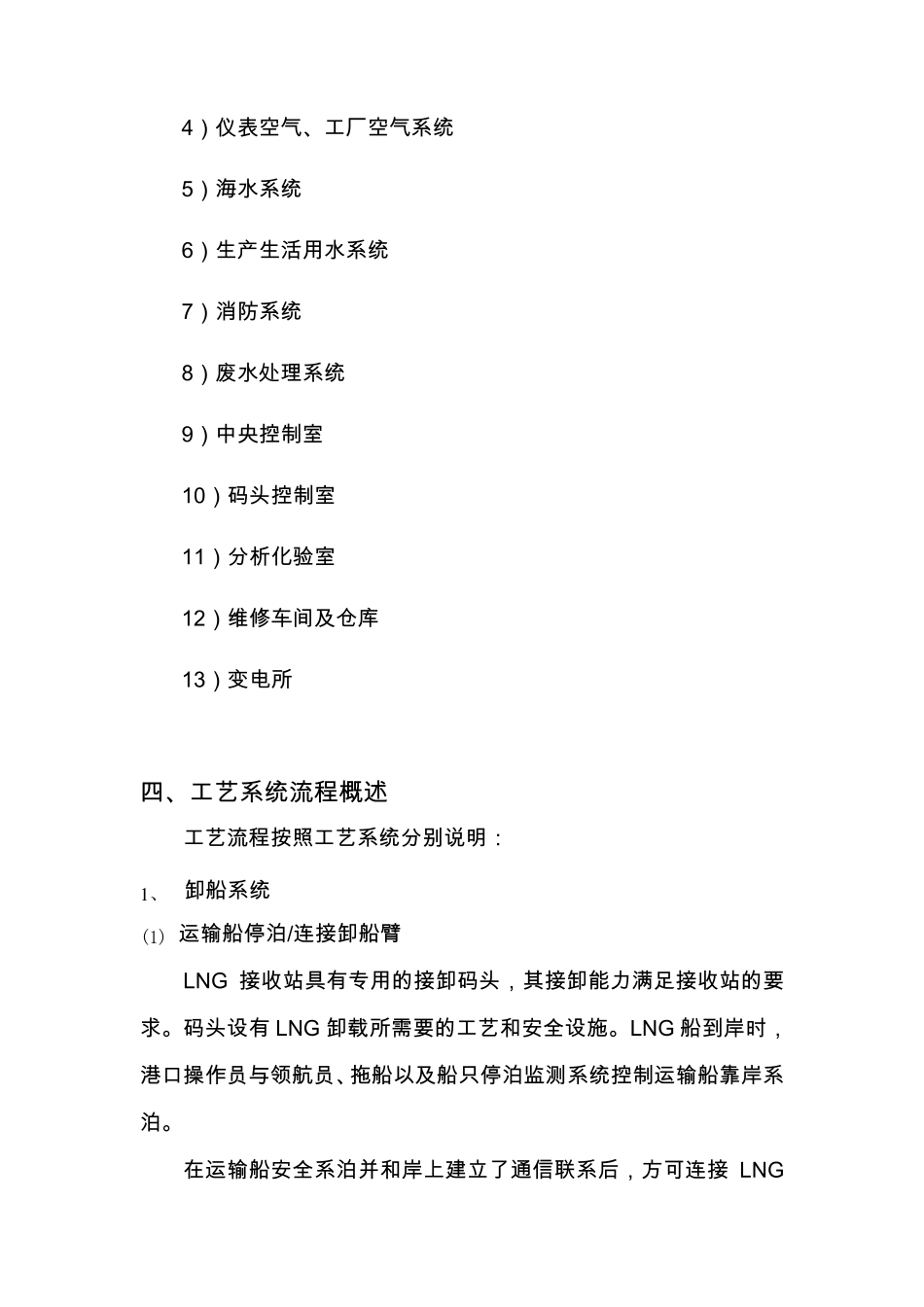

LNG接收站工艺设计介绍_第3页
3/25
LNG 接收站工艺设计介绍 第一节 工艺方案的确定 一 、工艺技术路线选择 LNG 接收站的主要功能是液化天然气(LNG)接收和储存、蒸发气(BOG)处理、LNG 增压、LNG 气化、天然气(NG)输出以及 LNG 的槽车或槽船输出。 LNG 接收站的工艺技术路线分为两种:即直接输出工艺和再冷凝工艺。两种工艺并无本质上的区别,只是在 BOG 的处理工艺上有所不同。 直接输出工艺是将 BOG 压缩到外输压力后直接送至输气管网,这需要消耗大量压缩功;而再冷凝工艺则是将蒸发气压缩到某一 中间压力,然后与低压输送泵从储罐送出的 LNG 在再冷凝器中混合。由于 LNG 加压后处于过冷状态,可以使 BOG 冷凝下来,冷凝后的 LNG经高压输出泵加压气化后外输。 直接输出工艺需要消耗大量压缩功,运行费用较高,一 般用于外输气压力较低,最小外输量低于冷凝蒸发气需要 LNG 量的场合;再冷凝工艺不需要将 BOG 压缩到外输压力,而是压缩到一 个较低的压力,然后利用 LNG 的冷量将 BOG 冷凝,从而减少了 BOG 压缩功的消耗,节省能量。 具体采取哪种工艺线路,还需要根据外输气的具体情况来进行综合 分 析 确 定 。 目 前 国 内 已 建 和 在 建 的 大 型 LNG 接 收 站 均 采 用 再 冷 凝工 艺 。 二 、工 艺 系统配置 LNG 接 收 站 工 艺 过程包含:LNG 接 卸、LNG 储存、BOG 回收处理、LNG 低压输送、LNG 加压气化、NG 计量及外输、LNG 装车/船等。 按工 艺 过程进行工 艺 系统划分 如下: 1)卸船系统 2)LNG 储存系统 3)BOG 处理系统 4)LNG 增压系统 5)LNG 气化外输系统 6)LNG 装车系统 三、辅助设施及公用 工 程系统配置 根据 LNG 接 收 站 主要工 艺 流程的 需要,一般 LNG 接 收 站 主要配置以下辅助设施及公用 工 程系统: 1)火炬系统 2)燃料气系统 3)氮气系统 4) 仪 表 空 气 、工厂空 气 系统 5) 海水系统 6) 生产生活用水系统 7) 消防系统 8) 废水处理系统 9) 中央控制室 10) 码头控制室 11) 分析化验室 12) 维修车间及仓库 13) 变电所 四、工艺系统流程概述 工艺流程按照工艺系统分别说明: 1、 卸船系统 (1) 运输船停泊/连接卸船臂 LNG 接收站具有专用的接卸码头,其接卸能力满足接收站的要求。码头设有 LNG 卸载所需要的工艺和安全设施。LNG 船到岸时,港口操作员与领航员...
