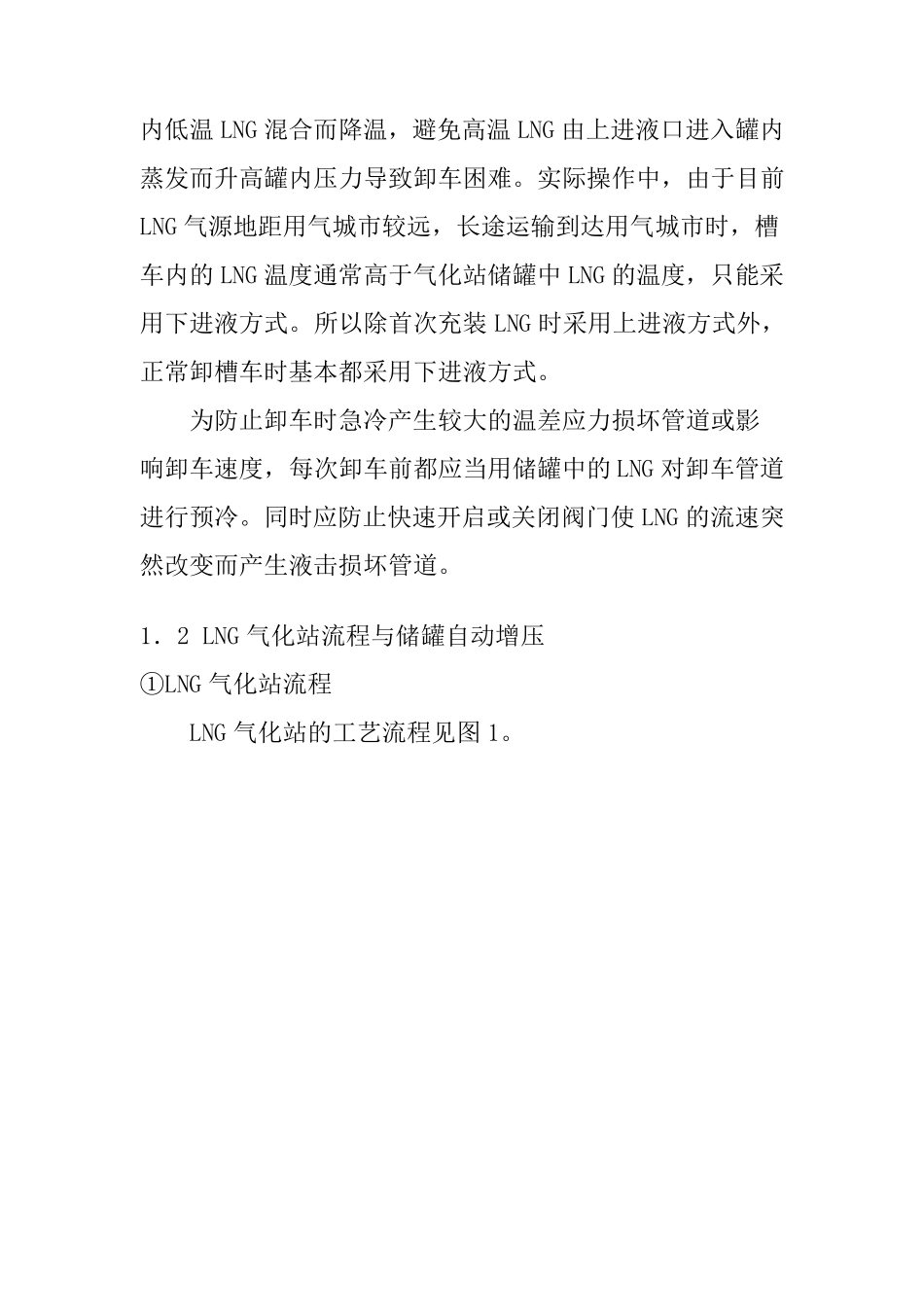

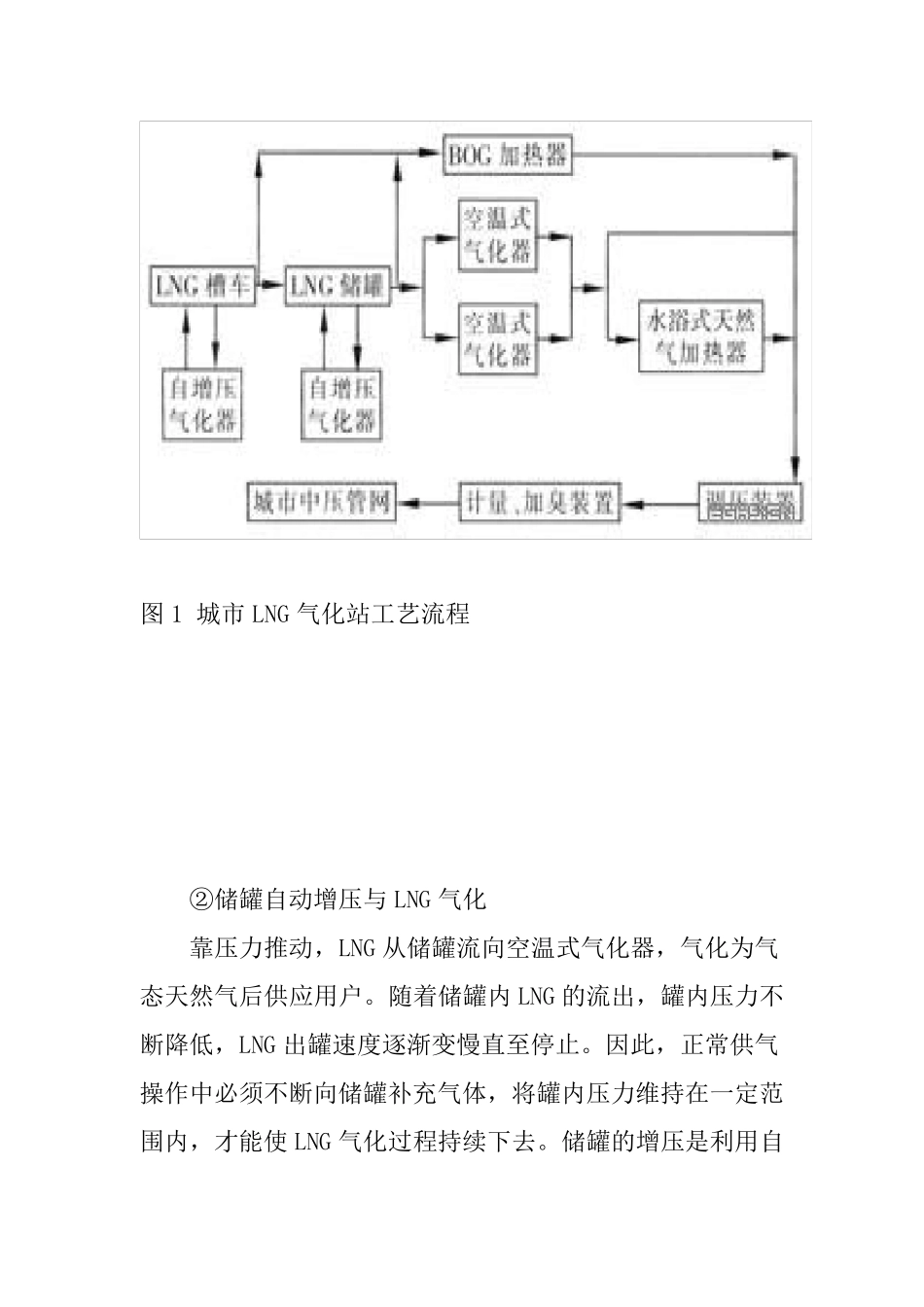

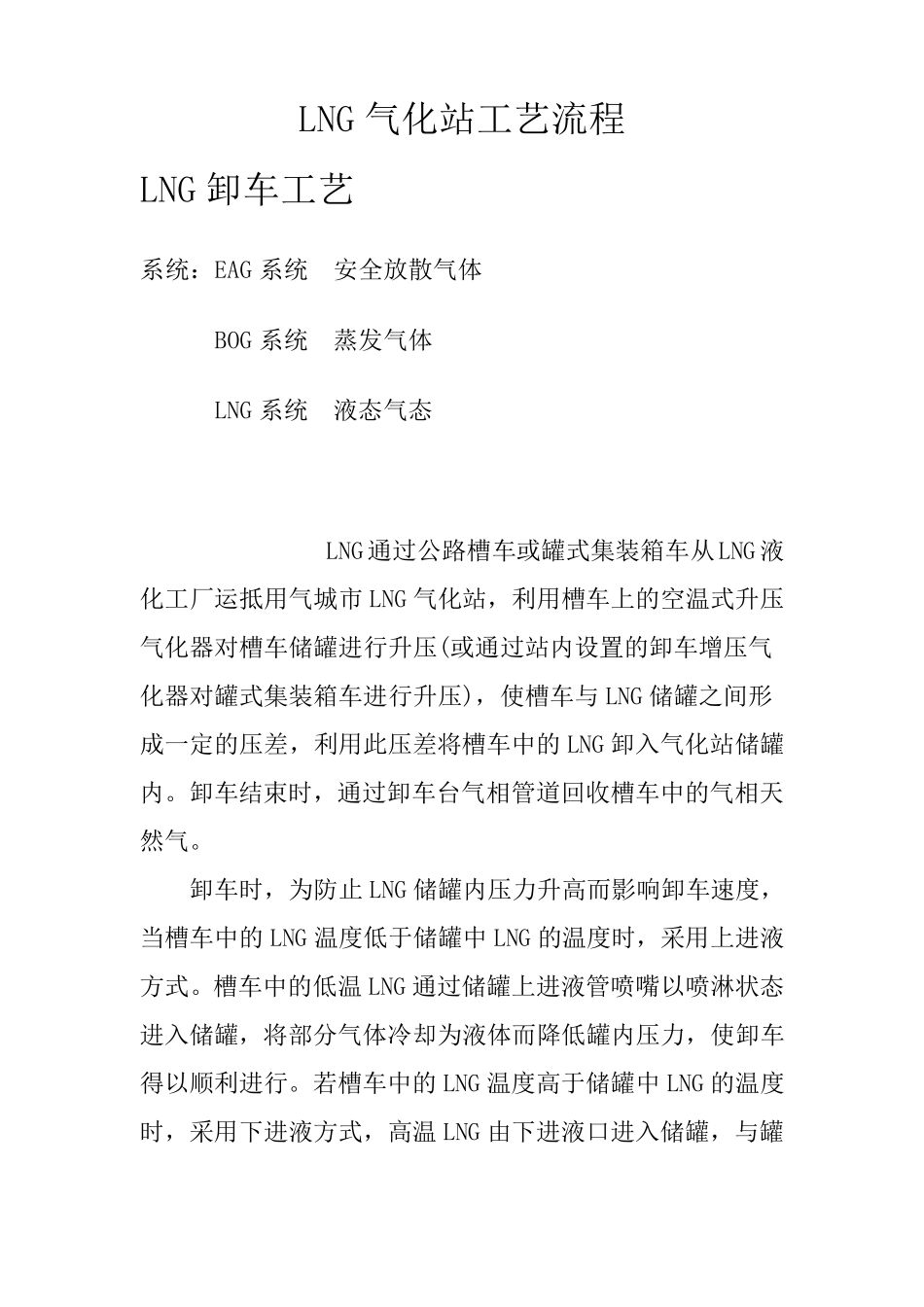

LNG 气化站工艺流程 LNG 卸车工艺 系统:EAG 系统 安全放散气体 BOG 系统 蒸发气体 LNG 系统 液态气态 LNG 通过公路槽车或罐式集装箱车从LNG 液化工厂运抵用气城市LNG 气化站,利用槽车上的空温式升压气化器对槽车储罐进行升压(或通过站内设置的卸车增压气化器对罐式集装箱车进行升压),使槽车与LNG 储罐之间形成一定的压差,利用此压差将槽车中的LNG 卸入气化站储罐内。卸车结束时,通过卸车台气相管道回收槽车中的气相天然气。 卸车时,为防止 LNG 储罐内压力升高而影响卸车速度,当槽车中的LNG 温度低于储罐中LNG 的温度时,采用上进液方式。槽车中的低温LNG 通过储罐上进液管喷嘴以喷淋状态进入储罐,将部分气体冷却为液体而降低罐内压力,使卸车得以顺利进行。若槽车中的LNG 温度高于储罐中LNG 的温度时,采用下进液方式,高温LNG 由下进液口进入储罐,与罐 内低温LNG 混合而降温,避免高温LNG 由上进液口进入罐内蒸发而升高罐内压力导致卸车困难。实际操作中,由于目前LNG 气源地距用气城市较远,长途运输到达用气城市时,槽车内的LNG 温度通常高于气化站储罐中LNG 的温度,只能采用下进液方式。所以除首次充装LNG 时采用上进液方式外,正常卸槽车时基本都采用下进液方式。 为防止卸车时急冷产生较大的温差应力损坏管道或影响卸车速度,每次卸车前都应当用储罐中的LNG 对卸车管道进行预冷。同时应防止快速开启或关闭阀门使LNG 的流速突然改变而产生液击损坏管道。 1.2 LNG 气化站流程与储罐自动增压 ①LNG 气化站流程 LNG 气化站的工艺流程见图 1。 图1 城市LNG 气化站工艺流程 ②储罐自动增压与 LNG 气化 靠压力推动,LNG 从储罐流向空温式气化器,气化为气态天然气后供应用户。随着储罐内 LNG 的流出,罐内压力不断降低,LNG 出罐速度逐渐变慢直至停止。因此,正常供气操作中必须不断向储罐补充气体,将罐内压力维持在一定范围内,才能使 LNG 气化过程持续下去。储罐的增压是利用自 动增压调节阀和自增压空温式气化器实现的。当储罐内压力低于自动增压阀的设定开启值时,自动增压阀打开,储罐内LNG 靠液位差流入自增压空温式气化器(自增压空温式气化器的安装高度应低于储罐的最低液位),在自增压空温式气化器中LNG 经过与空气换热气化成气态天然气,然后气态天然气流入储罐内,将储罐内压力升至所需的工作压力。利用该压力将储罐内LNG 送至空温式气化器气化,然后对气化后...
