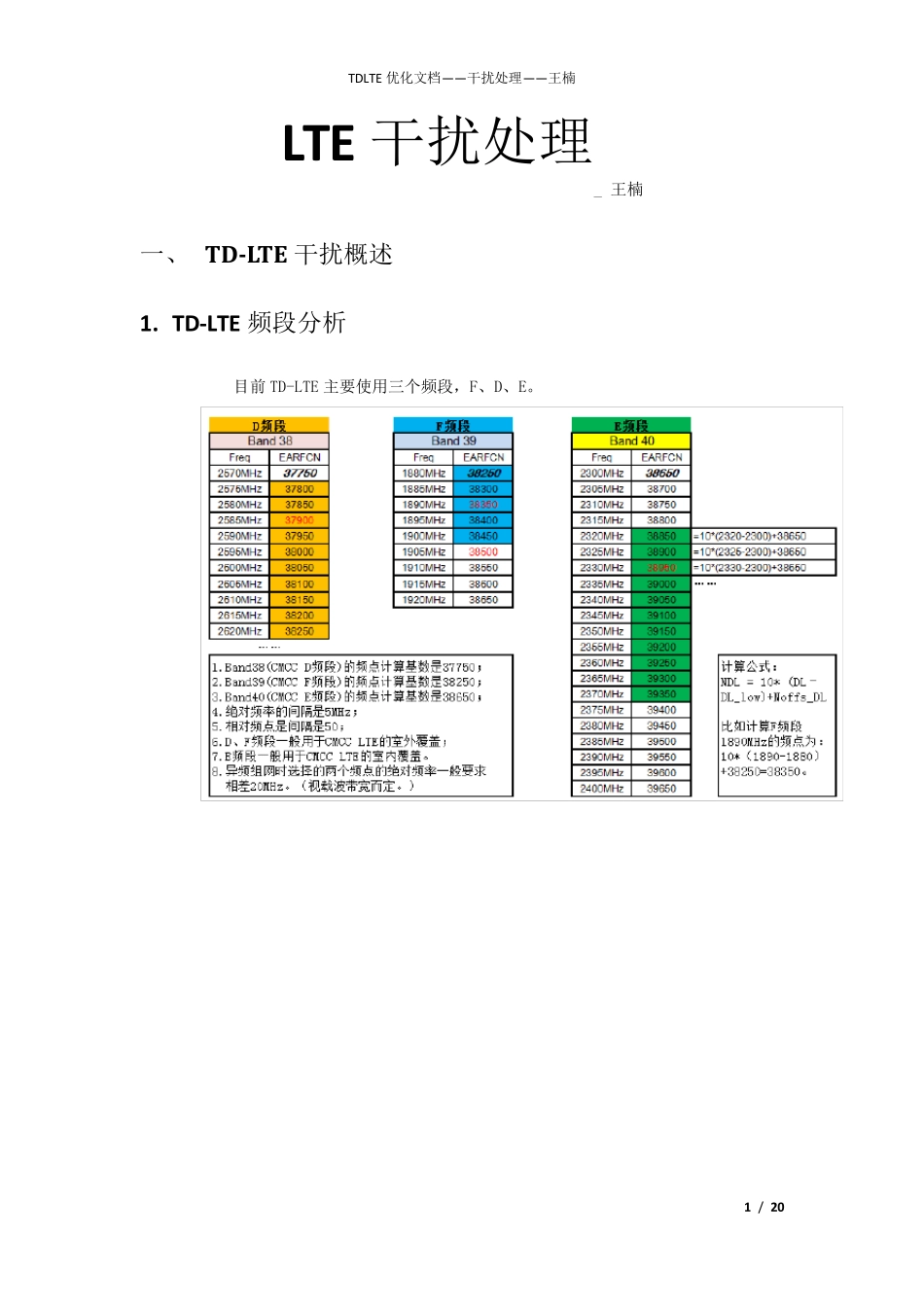

TDLTE 优化文档— — 干扰处理— — 王楠 1 / 20 LTE 干扰处理_ 王楠 一、 TD-LTE 干扰概述 1. TD-LTE 频段分析 目前 TD-LTE 主要使用三个频段，F、D、E。 TDLTE 优化文档— — 干扰处理— — 王楠 2 / 20 2. TD-LTE 内外干扰分析 1) 内部干扰 ➢ 交 叉 时 隙 干 扰 ： 上 下 行 时 隙 干 扰 ➢ 远 距 离 同 频 干 扰 ： 站 A 和 站 B 间 距 ＞ GP 传 播 距 离 ➢ GPS 失 步 ： 失 步 基 站 与 周 围 基 站 上 下 行 收 发 不 一致，相互干 扰 ➢ 小区间 同 频 干 扰 ： 同 PCI 同 mod3 ➢ 设备故障： RRU 故障；天馈故障 2) 外部干扰 ➢ 同 频 干 扰 ： 杂散干 扰 ，互调干 扰 ，谐波干 扰 ➢ 异频 干 扰 ： 阻塞干 扰 TDLTE 优化文档— — 干扰处理— — 王楠 3 / 20 3) 干扰表现 上 行 底 噪 ≥=105db ping 包 延 时 大 于 正 常 小 区 ， 或 无 法 ping 成 功 KPI： 切 换 、 接 通 、 掉 线 4) 外部干扰分频段分析 TD-LTE频段 容易受到的干扰 F频段 （1880～1900MHz ） ① GSM900/GSM1800系统和PHS系统带来的阻塞干扰 ② GSM900系统带来的二阶互调干扰 ③ GSM1800系统和1.8FDD-LTE系统带来的杂散干扰 ④ PHS系统、手机信号屏蔽器和其他电子设备带来的外部干扰 ⑤ 因基站过覆盖带来的LTE网内干扰 D频段 （2575～2635MHz ） ① GSM900/GSM1800系统带来的阻塞干扰 ② 800M Tetra系统和CDMA800MHz 系统带来的三阶互调干扰 ③ 手机信号屏蔽器和其他电子设备带来的外部干扰 ④ 因基站过覆盖带来的LTE网内干扰 E频段（2320～2370MHz ） ① GSM900/GSM1800系统带来的阻塞干扰 ② WLAN AP带来的杂散和阻塞干扰 ③ 手机信号屏蔽器和其他电子设备带来的外部干扰 ④ 因基站过覆盖带来的LTE网内干扰 TDLTE 优化文档— — 干扰处理— — 王楠 4 / 20 ① F 频点干扰状况 DCS1800 阻 塞 干 扰 ： 16~30dB 底 噪 抬 升 ， UL 吞 吐 量 损 失 严 重 ， 甚 至 无 法 建 立 连接 DCS1800 杂 散 干 扰 ： 5dB 的 底 噪 抬 升 ， UL 吞 吐 量 损 失 约 10% DCS1800 互 调 干 扰 ： 8~16dB 的 底 噪 抬 升 ， UL 吞 吐 量 损 失 超 过 30% G...
