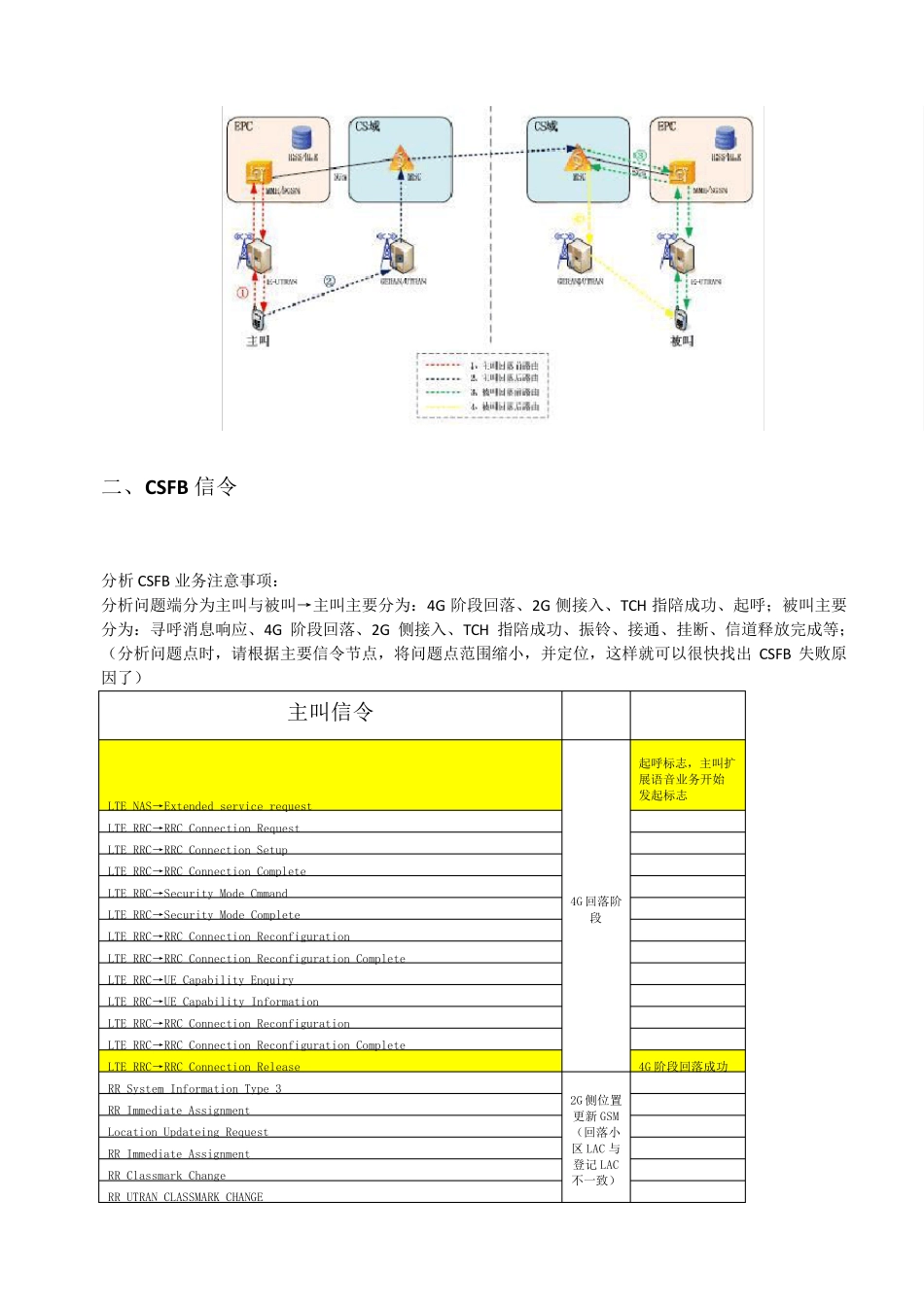

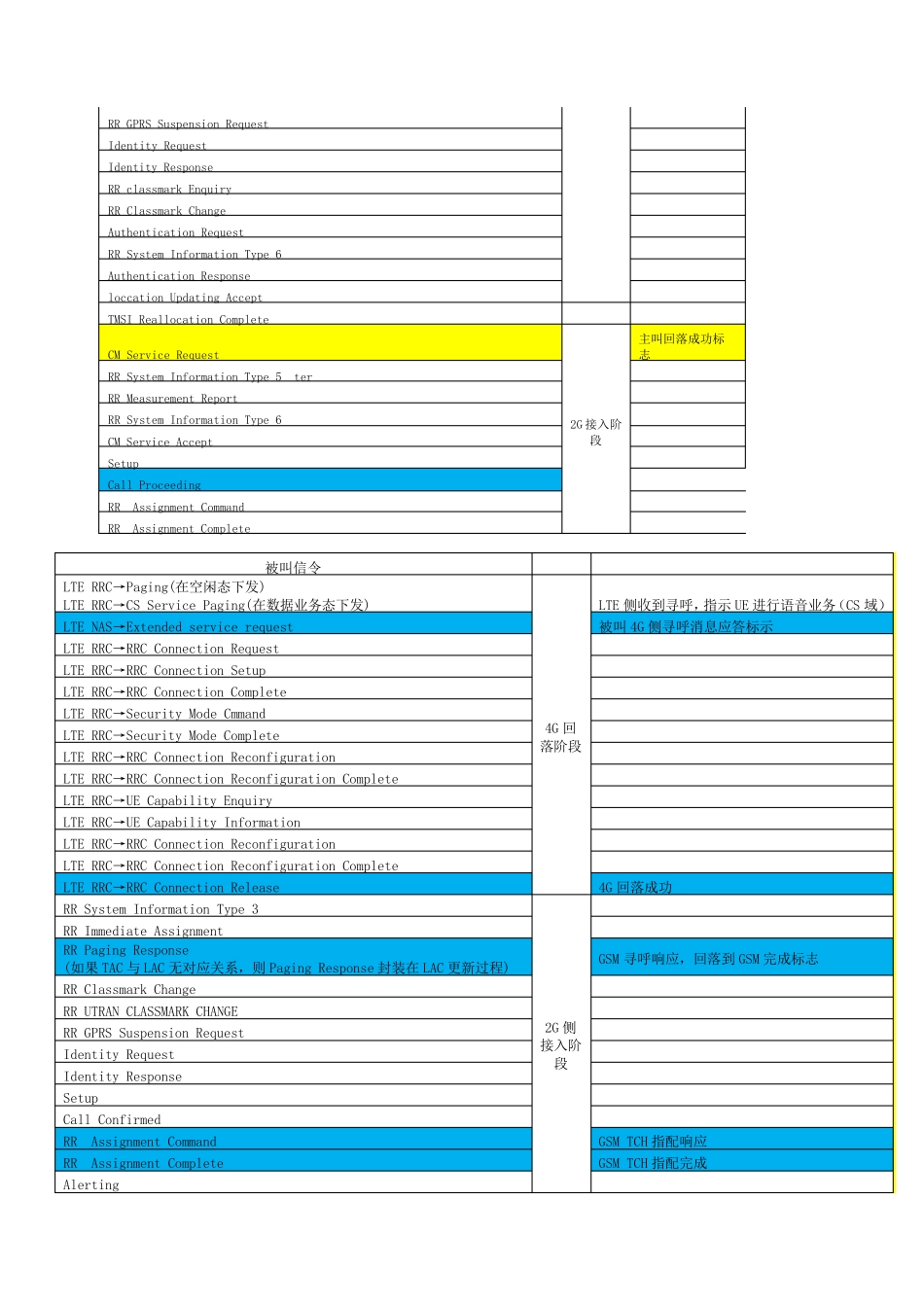

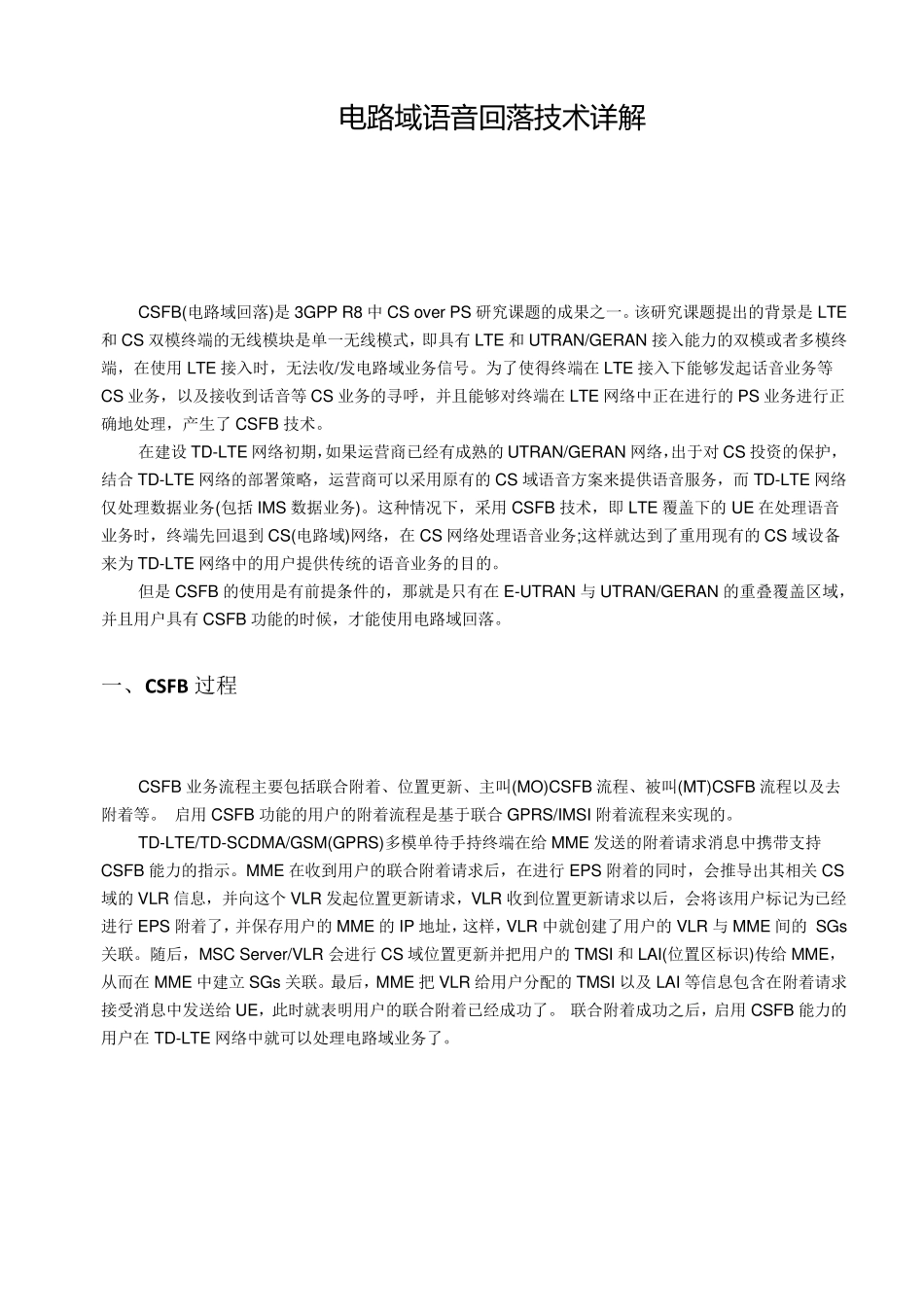

电 路 域 语 音 回落技术详解 CSFB(电路域回落)是 3GPP R8 中 CS ov er PS 研究课题的成果之一。该研究课题提出的背景是 LTE和 CS 双模终端的无线模块是单一无线模式，即具有 LTE 和 UTRAN/GERAN 接入能力的双模或者多模终端，在使用 LTE 接入时，无法收/发电路域业务信号。为了使得终端在 LTE 接入下能够发起话音业务等CS 业务，以及接收到话音等 CS 业务的寻呼，并且能够对终端在 LTE 网络中正在进行的 PS 业务进行正确地处理，产生了 CSFB 技术。 在建设 TD-LTE 网络初期，如果运营商已经有成熟的 UTRAN/GERAN 网络，出于对 CS 投资的保护，结合 TD-LTE 网络的部署策略，运营商可以采用原有的 CS 域语音方案来提供语音服务，而 TD-LTE 网络仅处理数据业务(包括 IMS 数据业务)。这种情况下，采用 CSFB 技术，即 LTE 覆盖下的 UE 在处理语音业务时，终端先回退到 CS(电路域)网络，在 CS 网络处理语音业务;这样就达到了重用现有的 CS 域设备来为 TD-LTE 网络中的用户提供传统的语音业务的目的。 但是 CSFB 的使用是有前提条件的，那就是只有在 E-UTRAN 与UTRAN/GERAN 的重叠覆盖区域，并且用户具有 CSFB 功能的时候，才能使用电路域回落。 一、CSFB 过程 CSFB 业务流程主要包括联合附着、位置更新、主叫(MO)CSFB 流程、被叫(MT)CSFB 流程以及去附着等。 启用 CSFB 功能的用户的附着流程是基于联合 GPRS/IMSI 附着流程来实现的。 TD-LTE/TD-SCDMA/GSM(GPRS)多模单待手持终端在给 MME 发送的附着请求消息中携带支持CSFB 能力的指示。MME 在收到用户的联合附着请求后，在进行 EPS 附着的同时，会推导出其相关 CS域的 VLR 信息，并向这个 VLR 发起位置更新请求，VLR 收到位置更新请求以后，会将该用户标记为已经进行 EPS 附着了，并保存用户的 MME 的 IP 地址，这样，VLR 中就创建了用户的 VLR 与MME 间的 SGs关联。随后，MSC Serv er/VLR 会进行 CS 域位置更新并把用户的 TMSI 和 LAI(位置区标识)传给 MME，从而在 MME 中建立 SGs 关联。最后，MME 把 VLR 给用户分配的 TMSI 以及 LAI 等信息包含在附着请求接受消息中发送给 UE，此时就表明用户的联合附着已经成功了。 联合附着成功之后，启用 CSFB 能力的用户在 TD-LTE 网络中就可以处理电路域业务了。 二、CSFB 信令 分析CSFB 业务注意事项： 分析问题端...
