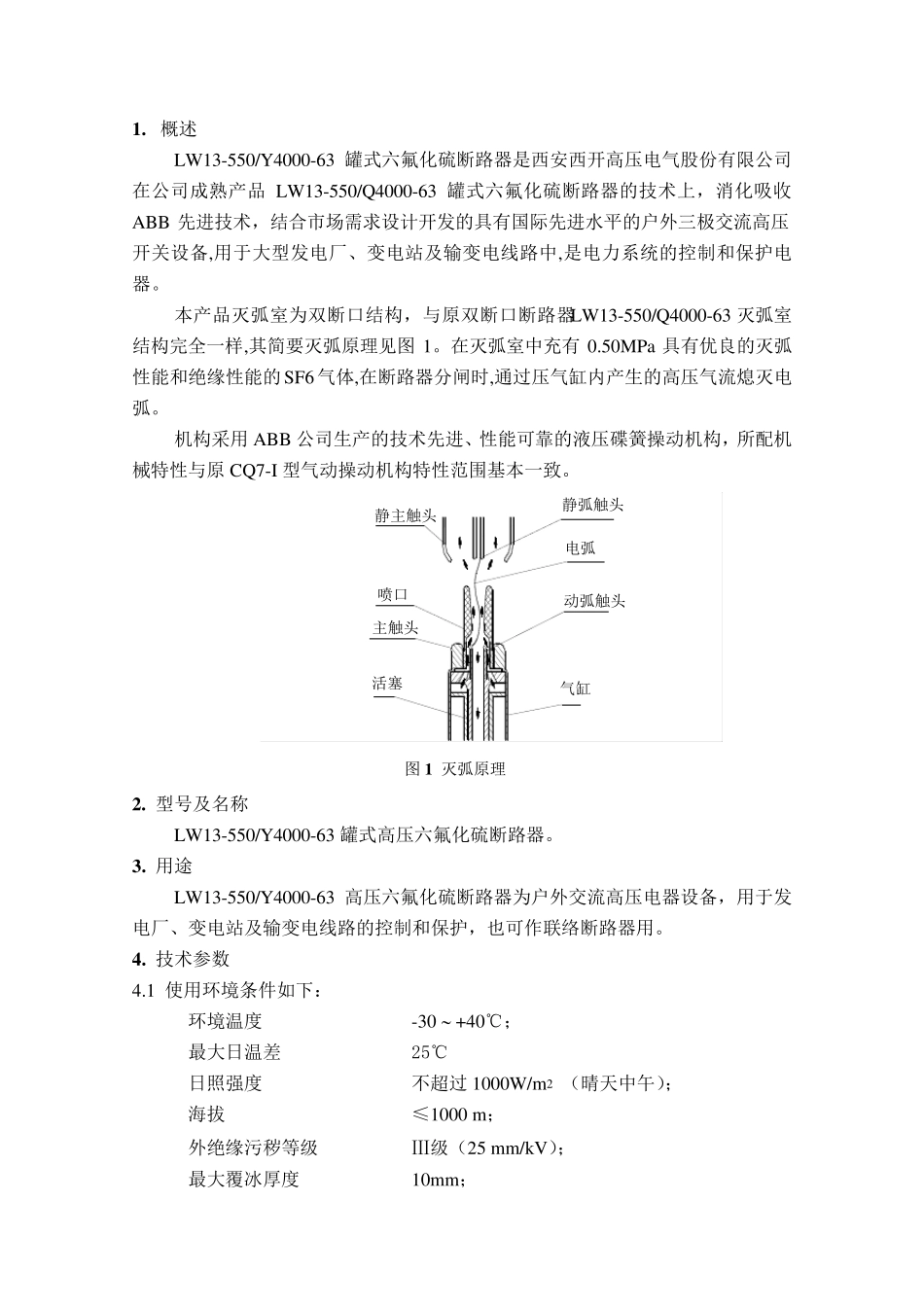

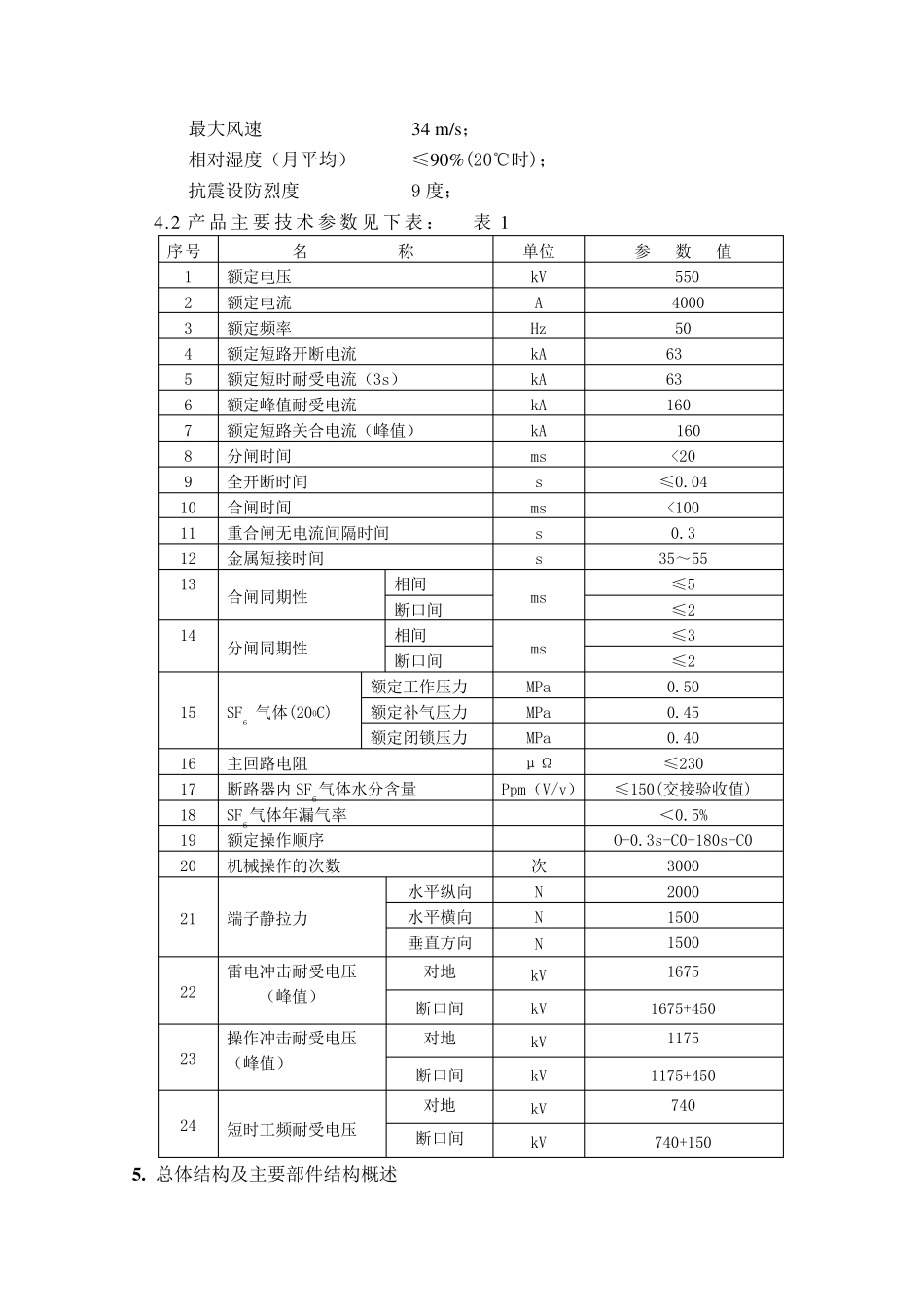

LW13-550/Y4000-63 高压六氟化硫断路器 （配 用 C Y A 4-Ⅰ型 液 压 碟 簧 操 动 机 构 ） 西 安 西 开 高 压 电 气 股 份有限公司 1 . 概 述 LW13-550/Y4000-63 罐 式 六 氟 化 硫 断 路 器 是 西 安 西 开 高 压 电 气 股 份 有 限 公 司在 公 司 成 熟 产 品LW13-550/Q4000-63 罐 式 六 氟 化 硫 断 路 器 的 技 术 上 ， 消 化 吸 收ABB 先 进 技 术 ， 结 合 市 场 需 求 设 计 开 发 的 具 有 国 际 先 进 水 平 的 户 外 三 极 交 流 高 压开 关 设 备 ,用 于 大 型 发 电 厂 、 变 电 站 及 输 变 电 线 路 中 ,是 电 力 系 统 的 控 制 和 保 护 电器 。 本 产 品 灭 弧 室 为 双 断 口 结 构 ， 与 原 双 断 口 断 路 器 LW13-550/Q4000-63 灭 弧 室结 构 完 全 一 样 ,其 简 要 灭 弧 原 理 见 图1。 在 灭 弧 室 中 充 有0.50MPa 具 有 优 良 的 灭 弧性 能 和 绝 缘 性 能 的 SF6 气 体 ,在 断 路 器 分 闸 时 ,通 过 压 气 缸 内 产 生 的 高 压 气 流 熄 灭 电弧 。 机 构 采 用 ABB 公 司 生 产 的 技 术 先 进 、 性 能 可 靠 的 液 压 碟 簧 操 动机 构 ， 所配机械特性 与 原 CQ7-I 型 气 动操 动机 构 特性 范围基本 一 致。 喷口静主触头活塞静弧 触头电 弧气 缸主触头动弧 触头 2 . 型 号及 名称 LW13-550/Y4000-63 罐 式 高 压 六 氟 化 硫 断 路 器 。 3 . 用 途 LW13-550/Y4000-63 高 压 六 氟 化 硫 断 路 器 为 户 外 交 流 高 压 电 器 设 备 ， 用 于 发电 厂 、 变 电 站 及 输 变 电 线 路 的 控 制 和 保 护 ， 也可 作联络断 路 器 用 。 4 . 技 术 参数 4.1 使用 环境条件如下： 环境温度 -30  +40℃； 最大 日温差 25℃ 日照强度 不超过 1000W/m 2 （晴天中 午）； 海拔 ≤1000 m ； 外 绝 缘 污秽等级 Ⅲ级（25 m m /kV）； 最大 覆冰厚度 10m m ； 图 1 灭 弧 原 理 最大风速 34 m/s； 相对湿度（月平均） ≤90%(20℃时)； 抗震设防烈度 9 度； 4.2 产品主要技术参数见下...
