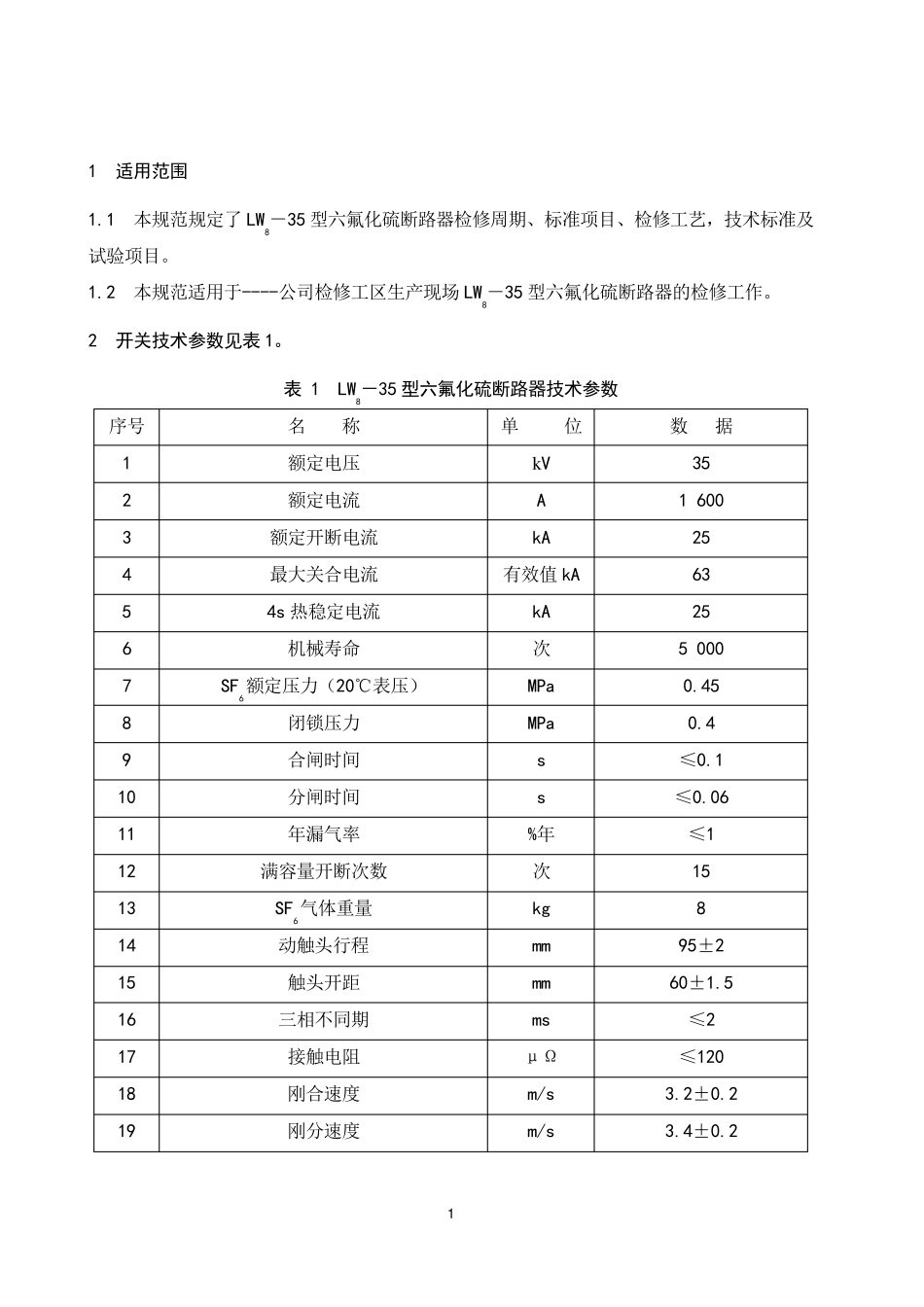

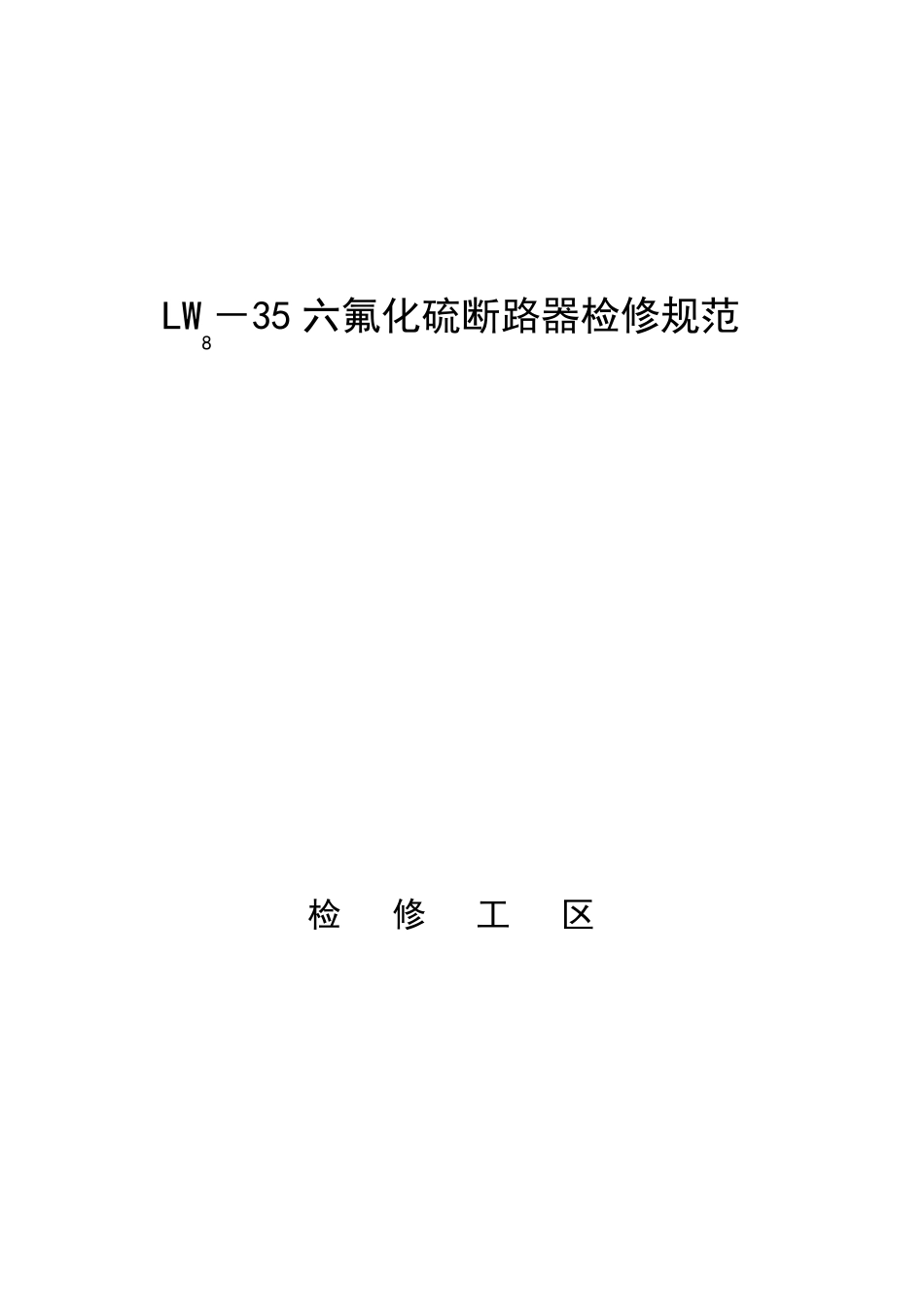

LW8－35 六氟化硫断路器检修规范 检 修 工 区 1 1 适用范围 1.1 本规范规定了LW8－35 型六氟化硫断路器检修周期、标准项目、检修工艺，技术标准及试验项目。 1.2 本规范适用于----公司检修工区生产现场LW8－35 型六氟化硫断路器的检修工作。 2 开关技术参数见表1。 表 1 LW8－35 型六氟化硫断路器技术参数 序号 名 称 单 位 数 据 1 额定电压 kV 35 2 额定电流 A 1 600 3 额定开断电流 kA 25 4 最大关合电流 有效值kA 63 5 4s 热稳定电流 kA 25 6 机械寿命 次 5 000 7 SF6额定压力（20℃表压） MPa 0.45 8 闭锁压力 MPa 0.4 9 合闸时间 s ≤0.1 10 分闸时间 s ≤0.06 11 年漏气率 %年 ≤1 12 满容量开断次数 次 15 13 SF6气体重量 kg 8 14 动触头行程 mm 95±2 15 触头开距 mm 60±1.5 16 三相不同期 ms ≤2 17 接触电阻 μΩ ≤120 18 刚合速度 m/s 3.2±0.2 19 刚分速度 m/s 3.4±0.2 2 20 合闸缓冲行程 mm 10±501. 21 合闸缓冲器的定位间隙 mm 1～2 22 三相中心距 mm 630 3 开关的检修周期及检修项目： 3.1 检修周期 3.1.1 开关解体大修正常情况下 9 年～10 年一次。 3.1.2 操作机构大修，开关常规检修三年一次。 3.1.3 小修检查周期每年 1 次～2 次。 3.1.4 特殊情况下的检修。 3.1.4.1 满容量开断短路电流已达 15 次。 3.1.4.2 机械操作次数达 5 000 次。 3.1.4.3 存在有严重缺陷影响安全运行时。 3.2 检修项目 3.2.1 大修项目 3.2.1.1 SF6气体回收及处理（断路器外形图见图 1）。 1、出线帽；2、瓷套；3、电流互感器；4、互感器连接护管； 5、吸附器；6、外壳；7、底架；8、气体管道；9、分合指标；10、名牌； 3 11、传动箱；12、分闸弹簧；13、螺套；14、起吊环；15、弹簧操机构； 图 1 断路器外形（括号内为额定电流 2000 A 时数值） 3.2.1.2 灭弧室（见图 2）的解体检修。 3.2.1.3 吸附剂、绝缘件的更换、去潮及处理。 3.2.1.4 灭弧室装配的解体、检修。 3.2.1.5 操作机构的解体、检修。 3.2.1.6 开关检修后的组装与调试。 3.2.1.7 检修前后的电气及机械特性试验。 3.2.2 常规检修项目 3.2.2.1 SF6气体微水测量（必要时进行）。 3.2.2.2 检漏（必要时进行）。 3.2.2.3 断路器的外部清扫及检查。 3.2.2.4 断路器的 SF6气体压力检查。...
