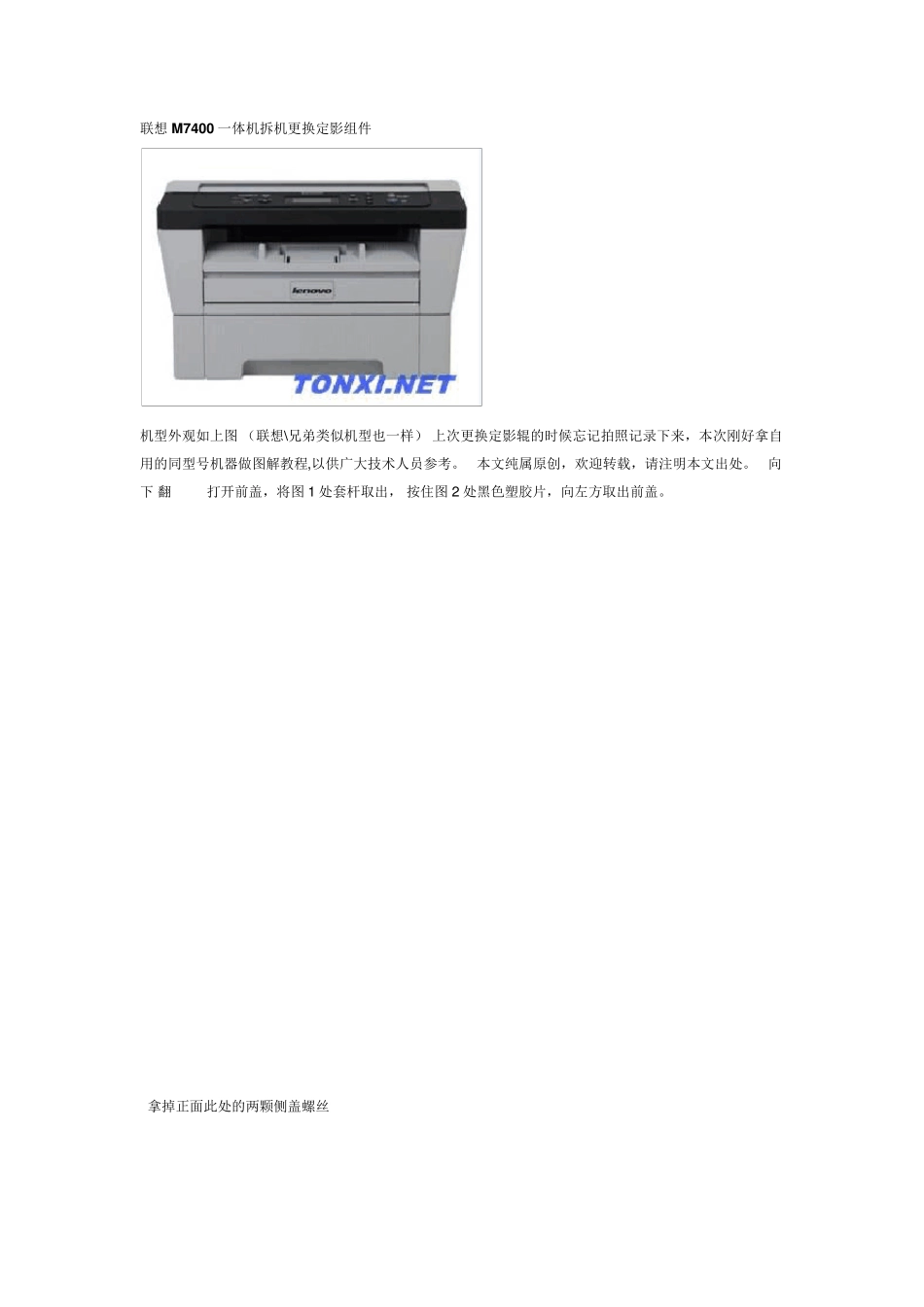

联想M7400 一体机拆机更换定影组件 机型外观如上图 （联想\兄弟类似机型也一样） 上次更换定影辊的时候忘记拍照记录下来，本次刚好拿自用的同型号机器做图解教程,以供广大技术人员参考
本文纯属原创，欢迎转载，请注明本文出处
向 下 翻 打开前盖，将图1 处套杆取出， 按住图2 处黑色塑胶片，向左方取出前盖

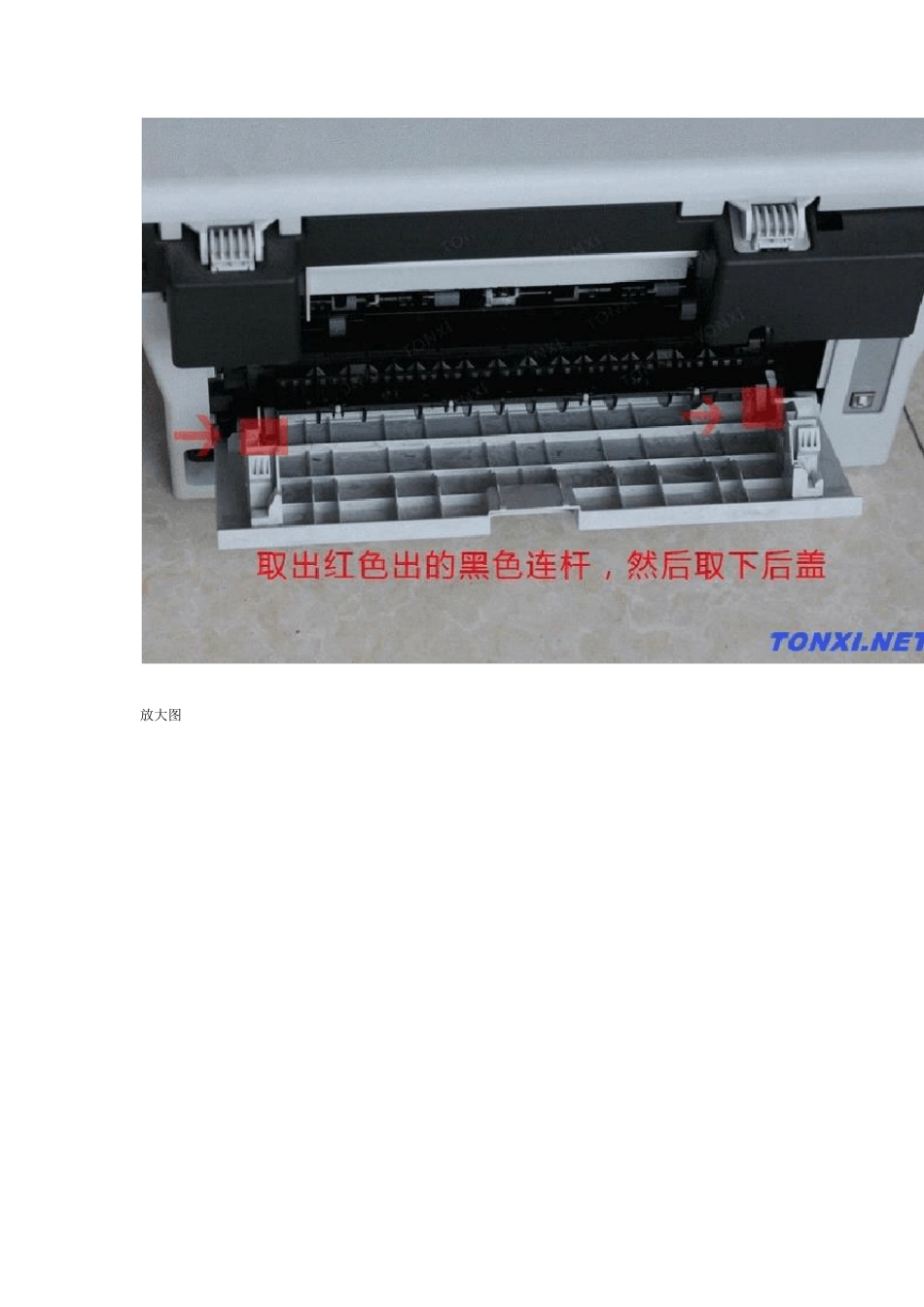

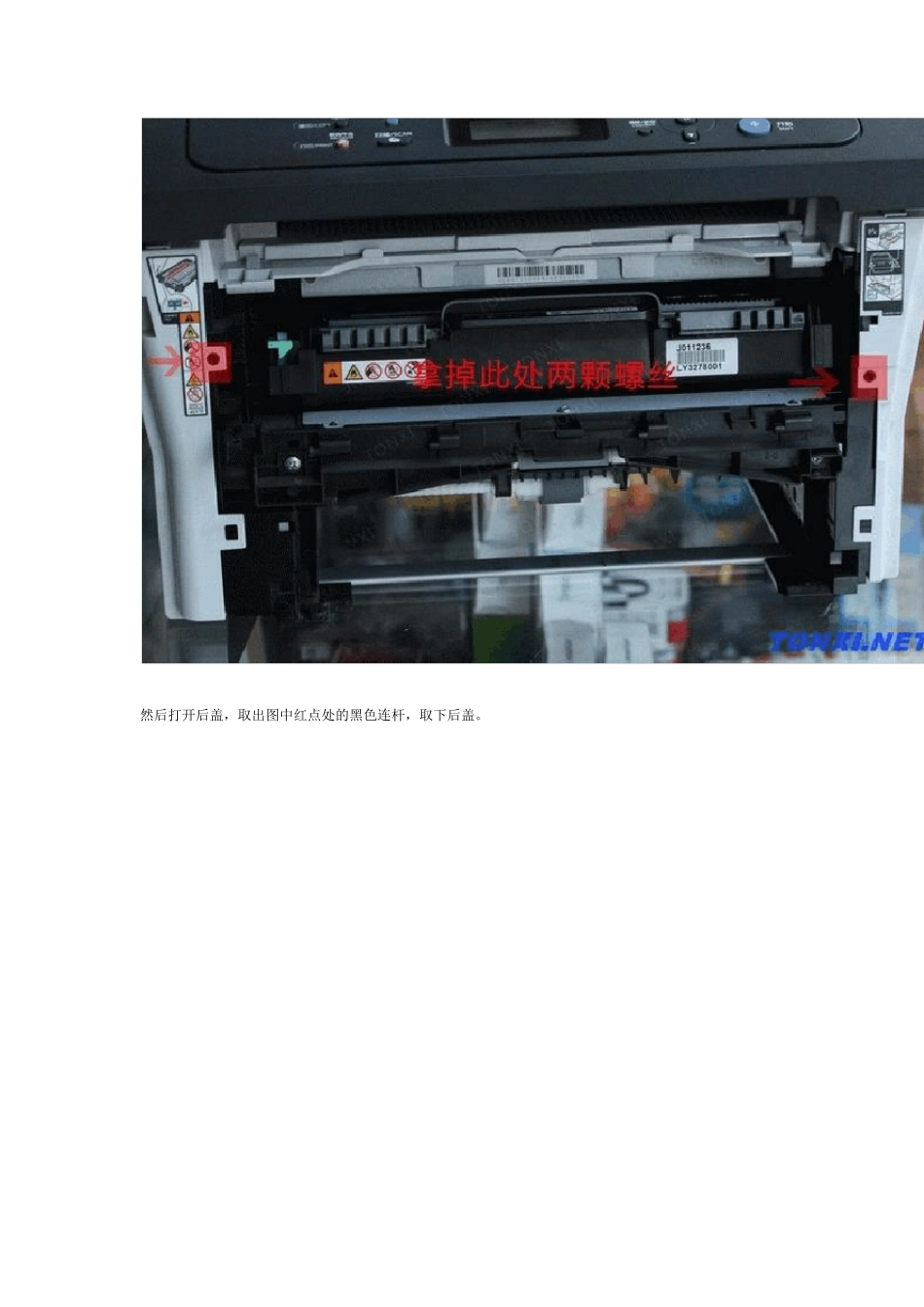

拿掉正面此处的两颗侧盖螺丝 然后打开后盖，取出图中红点处的黑色连杆，取下后盖
放大图 从右到左取出后送纸轮组件②
（如下图） 从右到左取出后送纸轮组件①
（如下图） 拿掉背面此处的两颗侧盖螺丝 用一字螺丝刀撬正面螺丝卡扣处和图中所示位置，取左右下侧盖 图中所标位置均有卡扣 取下左右侧盖和后盖等配件可以看到定影部分
下面开始取扫描组件和上盖
先用尖嘴钳取下图中所示的弹簧（如下图）
轻轻向上提出此定位塑胶片 向箭头方法顶住卡扣并向上拿出白色塑料滑槽
拿下接地螺丝，轻轻拔掉上方三根数据线后，取下扫描组件
用螺丝刀拿掉顶部的一颗螺丝（如下图） 正前方的两颗螺丝（如下图） 侧面的两颗螺丝（如下图） 用一字螺丝刀轻轻撬动前方及两侧的卡口处即可取下上盖
（如下图） 取下上盖后的外观
此处可看到激光器
拿掉两边的螺丝并向下拨动绿色拨杆,取出后上盖
(如下图) 拿掉两边的螺丝，在左侧面拔掉通电插头（如下图）， 在右边内测小心拔掉2 根数据线， 然后向自己方向拉出定影组件
（如下图） 拿掉图中所示的螺丝，向后取出定影部分
拆下的定影组件
用尖嘴钳夹住图上标注的弹簧， 向上取出
注意右侧的小弹簧
（如下图） 取下此处两颗螺丝，拿下护盖
（如下图） 取下弹簧后，即可旋转1 8 0 ℃取下压力辊
去掉压力辊后的定影部分，拿掉两侧的螺丝，以及白色小齿轮上的螺丝
然后取下白色小齿轮，拔掉小齿轮下方的小插头，（如下图） 向上拿出定影辊，用小刀清洁温度感应装置的表面看是否有污垢（如
