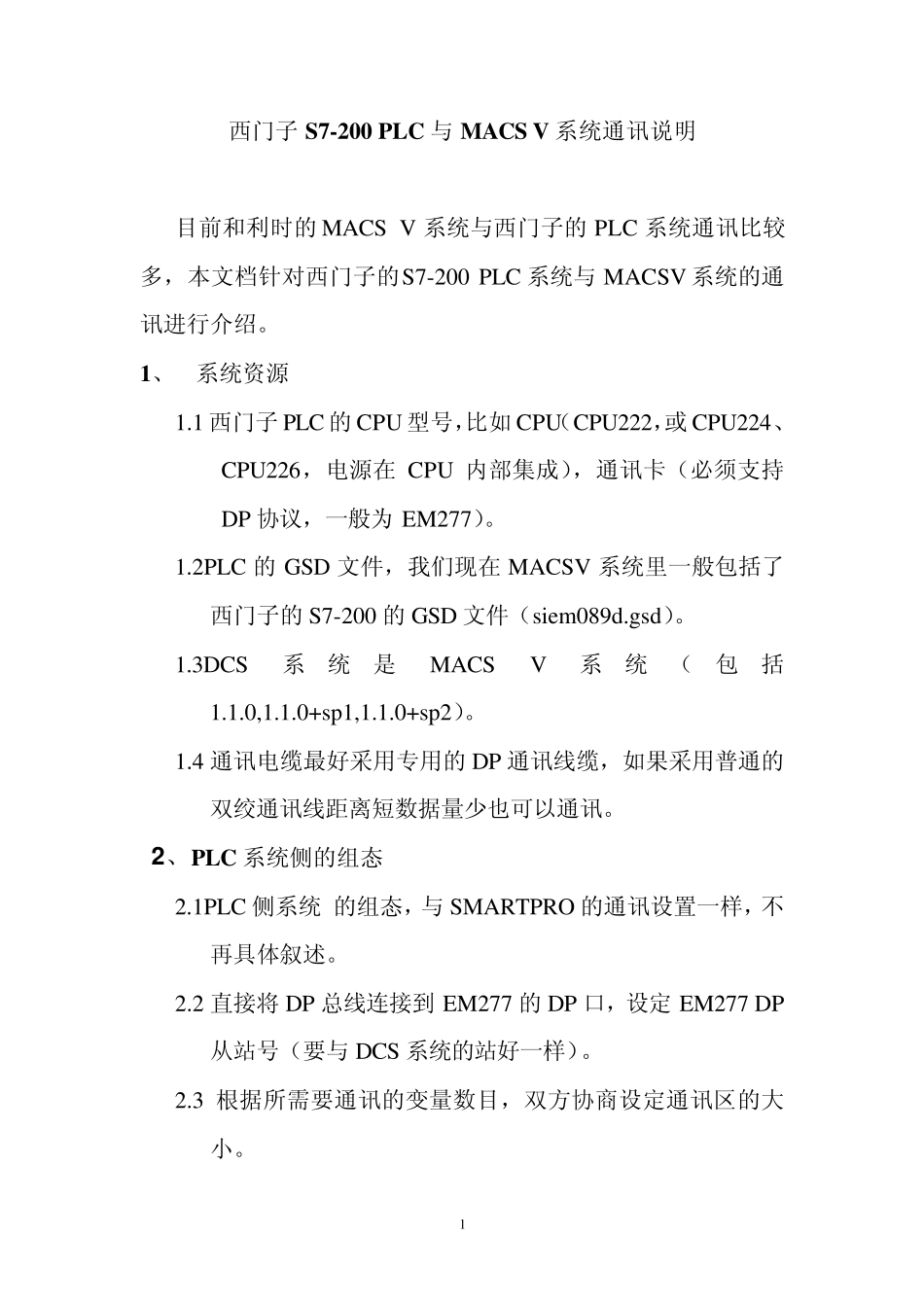

1 西门子S7-200 PLC 与MACS V 系统通讯说明 目前和利时的MACS V 系统与西门子的PLC 系统通讯比较多，本文档针对西门子的S7-200 PLC 系统与MACSV 系统的通讯进行介绍。 1、 系统资源 1.1 西门子PLC 的CPU 型号，比如 CPU（CPU222，或 CPU224、CPU226，电源在 CPU 内部集成），通讯卡（必须支持DP 协议，一般为 EM277）。 1.2PLC 的GSD 文件，我们现在 MACSV 系统里一般包括了西门子的S7-200 的GSD 文件（siem089d.gsd）。 1.3DCS系统是MACS V系统（包括1.1.0,1.1.0+sp1,1.1.0+sp2）。 1.4 通讯电缆最好采用专用的DP 通讯线缆，如果采用普通的双绞通讯线距离短数据量少也可以通讯。 2 、PLC 系统侧的组态 2.1PLC 侧系统 的组态，与SMARTPRO 的通讯设置一样，不再具体叙述。 2.2 直接将 DP 总线连接到 EM277 的DP 口，设定 EM277 DP从站号（要与DCS 系统的站好一样）。 2.3 根据所需要通讯的变量数目，双方协商设定通讯区的大小。 2 2.4 确定通讯区的起始地址和长度，对于CPU222 最大起始地址为2046，CPU226 最大起始地址为5119，DCS 侧的该地址由ConMaker 侧组态时在参数数据中设置。 2.5PLC 的通讯数据移到 V 变量存储区中。 3、DCS系统侧的组态 3.1 设备组态 3.1.1 GSD 文件：DCS 测设备组态时，需要相应的GSD 文件siem089d.gsd，应将此文件拷到 PCBasedIO 目录下，如下图： （目前 MACS V系统 PCBasedIO 里包括了 EM277 的GSD 文件 siem089d.gsd） 3.1.2 自定义设备： 3.1.2.1 打开设备组态工具，选择你的工程； 3.1.2.2 在查看中点击自定义设备； 3 3.1.2.3 在自定义设备的所属链路框中选择DP； 3.1.2.4 引入GSD 文件，点击引入按钮； 3.1.2.5 引入EM277 的GSD 文件； 然后在下方出现：EM277 PROFIBU S-DP 设备； 4 3.1.2.6 对EM 277 设备进行定义，点击右键-定义设备； 弹出以下对话框： 3.1.2.7 对设备进行定义：定义一个设备名称并对EM 277 设备添加模块。 5 3.1.2.8 对EM277 设备模块进行通道定义；（选中模块号0，然后点击右边的模块定义按钮），如果通讯点是开关量定义BIT，如果模拟量要定义W ORD。 3.1.2.9 定义结束后在 EM277 下出现你自己定义的模块（S7-200）。 3.1.2.10 设备定义后在控制站里添加你定义的PLC 模块，选中你定义的S7200PLC 后加入； 6 3.1.2.11 更改PLC 的地址 3.1.2.12 然后...
