marc中文基本手册11定义作业参数并提交运行(JOBS)VIP专享VIP免费

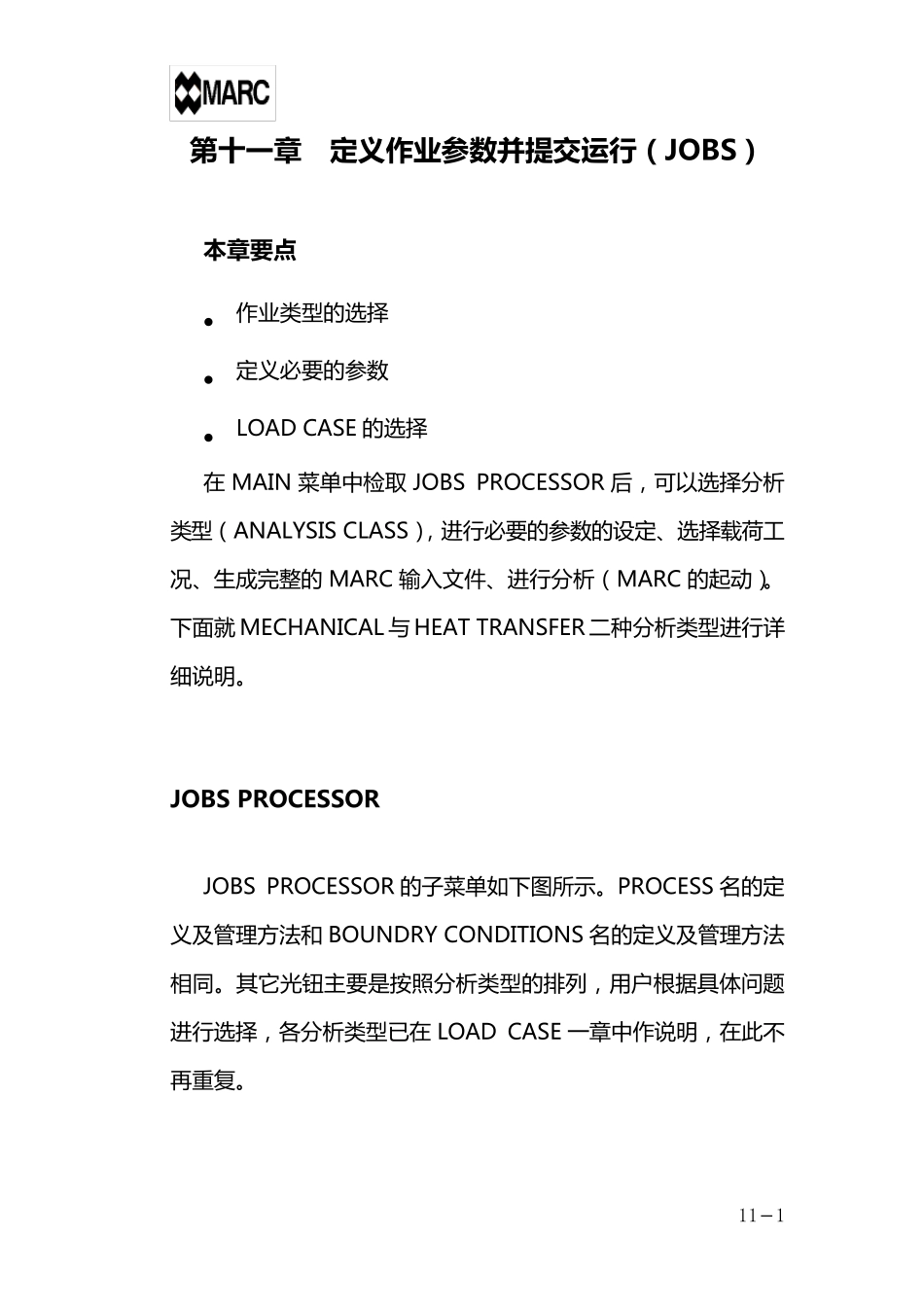

11－ 1 第 十 一章 定义作业参数并提交运行（JOBS） 本章要点  作 业 类 型 的 选 择  定 义 必 要 的 参 数  LOAD CASE 的 选 择 在 MAIN 菜 单 中 检 取 JOBS PROCESSOR 后 ， 可 以 选 择 分 析类 型 （ ANALYSIS CLASS）， 进 行 必 要 的 参 数 的 设 定 、选 择 载荷工况、生成完整的 MARC 输入文件、进 行 分 析 （ MARC 的 起动）。下面就 MECHANICAL 与 HEAT TRANSFER 二种分 析 类 型 进 行 详细说明。 JOBS PROCESSOR JOBS PROCESSOR 的 子菜 单 如下图所示。PROCESS 名的 定义 及管理方法和 BOUNDRY CONDITIONS 名的 定 义 及管理方法相同。其它光钮主要 是按照分 析 类 型 的 排列， 用户根据具体问题进 行 选 择 ， 各分 析 类 型 已在 LOAD CASE 一章中 作 说明， 在 此不再重复。 11－ 2 JOBS PROCESSOR PREV NEXT NEW NAME REM EDIT ANALYSIS CLASS MECHANICAL RIGID PLASTIC HEAT TRANSFER COUPLED COUPLED RIGID PLASTIC JOULE HEATING ACOUSTIC BEARING ELECTROSTATIC MAGNETOSTATIC ELECTROMAGNETIC ADAPTIVE MESH CRITERIA ELEMENT TYPES ADDITIONAL PRINT CHECK RENUMBER ALL DEACTIVATE ACTIVATE RUN 11－ 3 在 选 择 应 力 分 析 类 型 （ MECHNICAL） 后 ， 将 弹 出 如 下 图 所 示的 菜 单 。 MECHANICAL ANALYSIS CLASS LOADSCASES SELECT DESELECT CLEAR SELECTED LCS AVAILABL LECS 0 0 UP UP 0 0 DOWN DOWN ANALYSIS OPTIONS 3-D JOB RESULTS AXISYMMETRIC INITIAL LOADS PLANE STRAIN JOB PARAMETERS PLANE STRESS CONTACT CONTROL 2-D SOIL CONTROL RESET OK LOAD CASES 进行工况（ LOADCASE） 选 择 ， 在 LOADCASE 中定义的 各种工况在 AVAILABLE LCS 下 排列，在 检取了 SELECT 光钮后 选 择 需 11－ 4 要 的 载 荷 工 况 ，按 选 择 的 先 后 顺 序 排 列 在 SELECTED LCS 光 钮 下 ，如 要 删 除 一 个 载 荷 工 况 ， 检 取 DESELECT 后 跟 随 要 删 除 的 载 荷 工况 名 。 ANALYSIS DIMENSION 对于分析问题维数定义， 隐含为 3-D（三维元）其它可供选 择的 有： AXI...
