matlabGUI设计(简易科学计算器)VIP免费

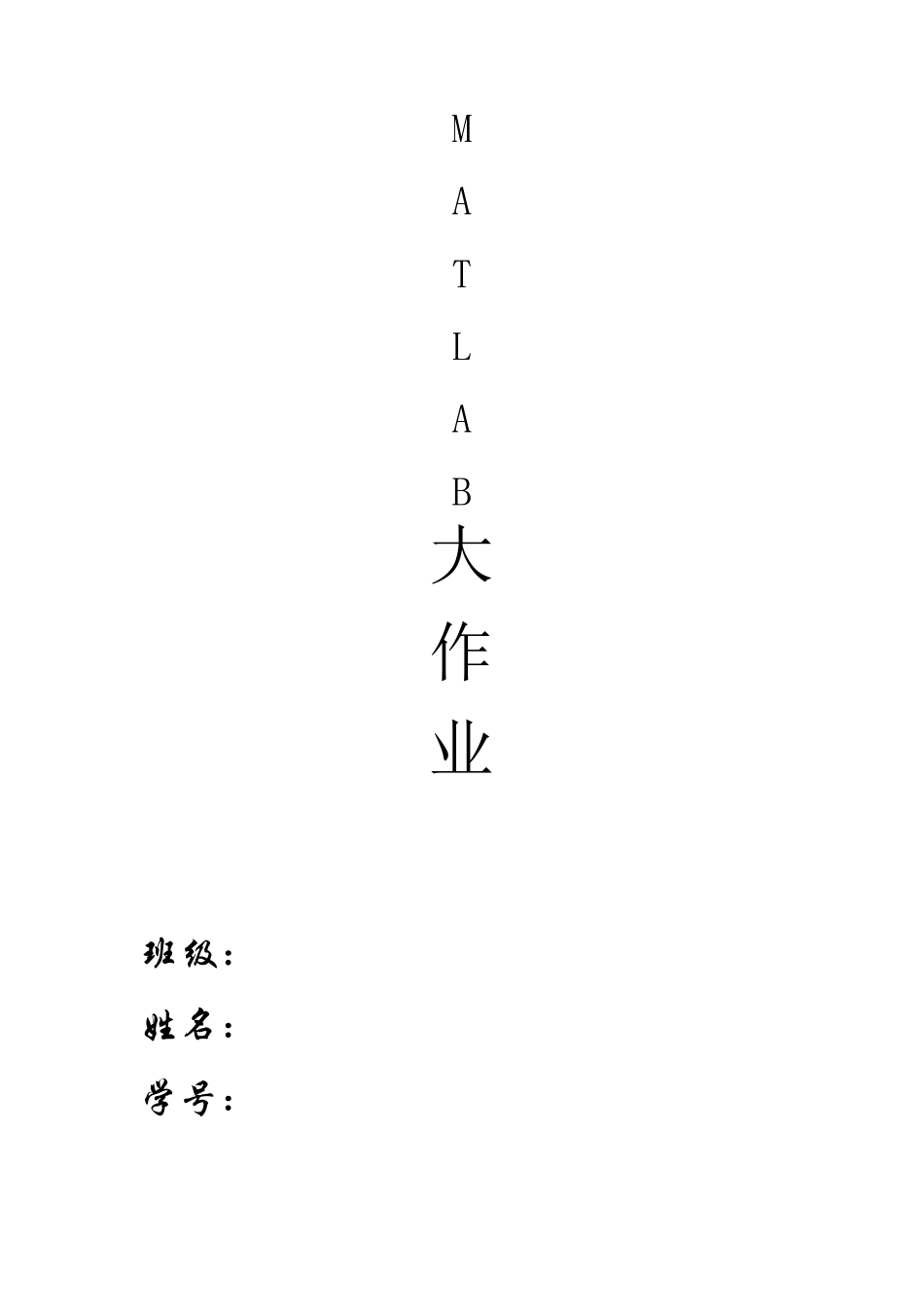

matlabGUI设计(简易科学计算器)_第1页
1/23

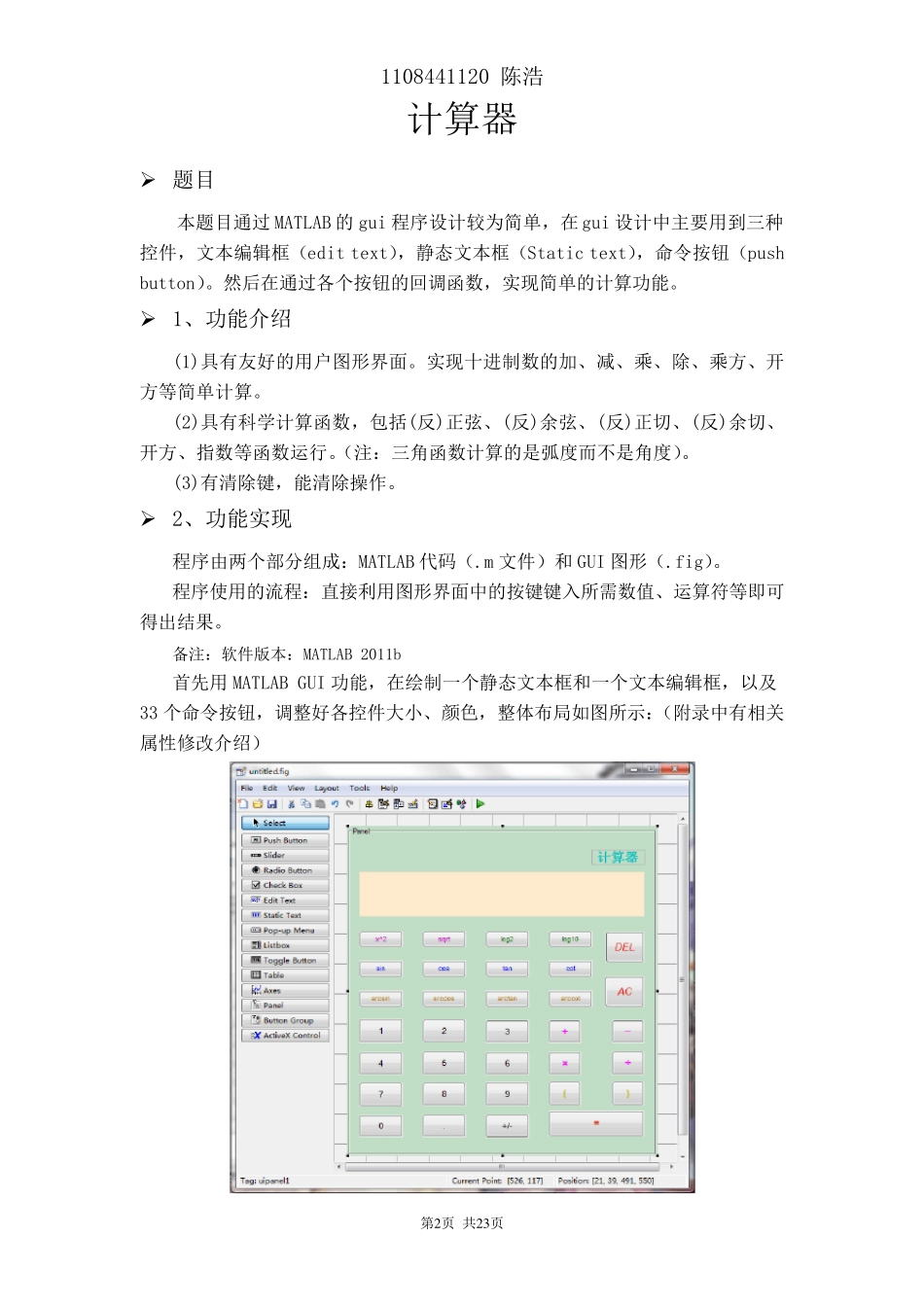

matlabGUI设计(简易科学计算器)_第2页
2/23

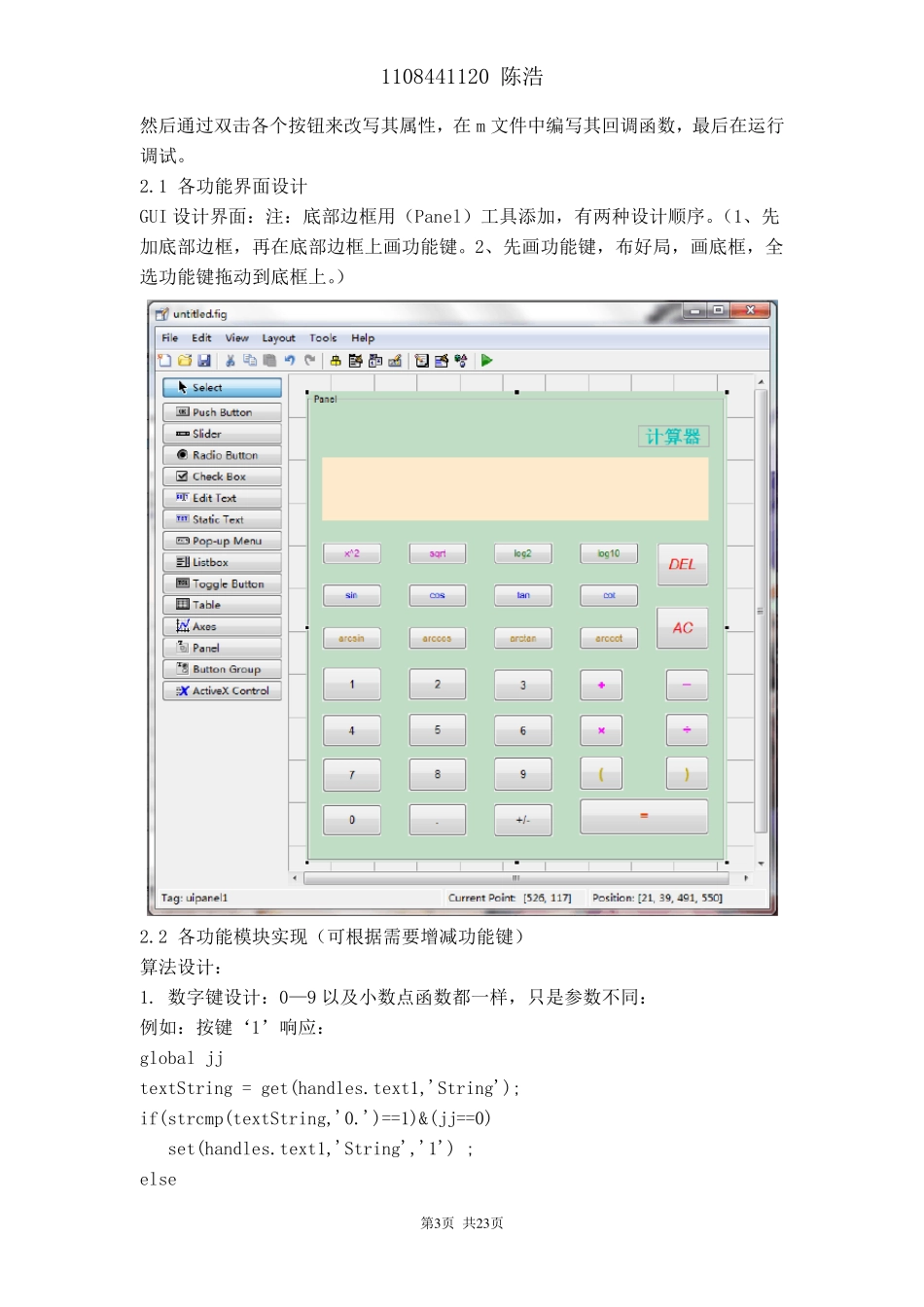

matlabGUI设计(简易科学计算器)_第3页
3/23
M A T L A B 大 作 业 班 级 : 姓 名 : 学 号 : 1108441120 陈浩 第2 页 共2 3 页 计算器 ➢ 题目 本题目通过MATLAB 的gui 程序设计较为简单,在gui 设计中主要用到三种控件,文本编辑框(edit text),静态文本框(Static text),命令按钮(push button)。然后在通过各个按钮的回调函数,实现简单的计算功能。 ➢ 1、功能介绍 (1)具有友好的用户图形界面。实现十进制数的加、减、乘、除、乘方、开方等简单计算。 (2)具有科学计算函数,包括(反)正弦、(反)余弦、(反)正切、(反)余切、开方、指数等函数运行。(注:三角函数计算的是弧度而不是角度)。 (3)有清除键,能清除操作。 ➢ 2、功能实现 程序由两个部分组成:MATLAB 代码(.m 文件)和 GUI 图形(.fig)。 程序使用的流程:直接利用图形界面中的按键键入所需数值、运算符等即可得出结果。 备注:软件版本:MATLAB 2011b 首先用MATLAB GUI 功能,在绘制一个静态文本框和一个文本编辑框,以及33 个命令按钮,调整好各控件大小、颜色,整体布局如图所示:(附录中有相关属性修改介绍) 1108441120 陈浩 第3 页 共2 3 页 然后通过双击各个按钮来改写其属性,在m 文件中编写其回调函数,最后在运行调试。 2.1 各功能界面设计 GUI 设计界面:注:底部边框用(Panel)工具添加,有两种设计顺序。(1、先加底部边框,再在底部边框上画功能键。2、先画功能键,布好局,画底框,全选功能键拖动到底框上。) 2.2 各功能模块实现(可根据需要增减功能键) 算法设计: 1. 数字键设计:0—9 以及小数点函数都一样,只是参数不同: 例如:按键‘1’响应: global jj textString = get(handles.text1,'String'); if(strcmp(textString,'0.')==1)&(jj==0) set(handles.text1,'String','1') ; else 1108441120 陈浩 第4 页 共2 3 页 textString =strcat(textString,'1'); set(handles.text1,'String',textString) end jj=0; 2. 四则运算函数: ‘+’功能响应: textString = get(handles.text1, 'String'); textString =strcat(textString,'+'); set(handles.text1,'String',textString) ‘-’功能响应: textString = get(handles.text1, 'String'); textString =strcat(textString,'-'); set(handles.text1,'String',textString) ‘×’功能响应: textString = get(handles.te...
