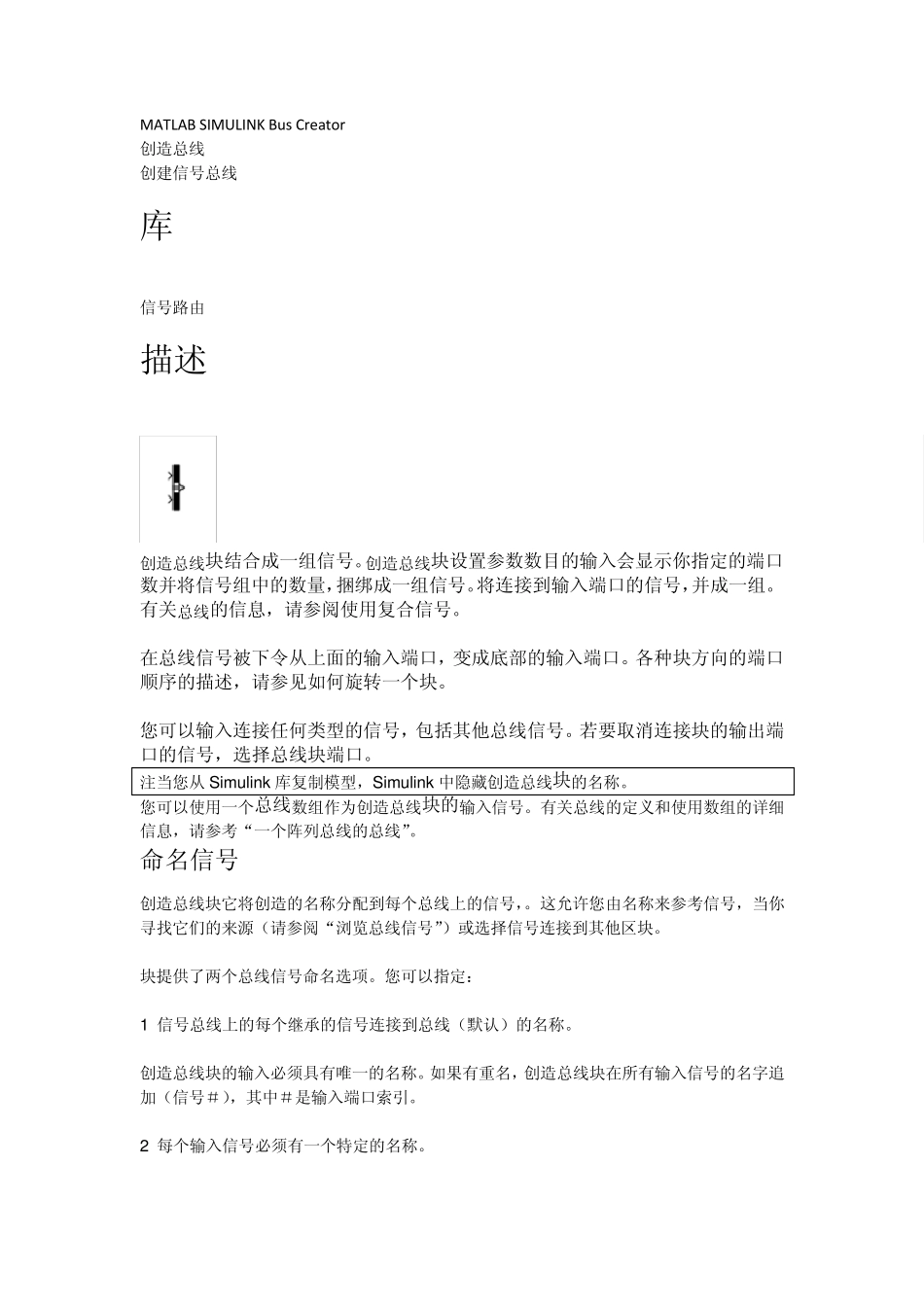

MATLAB SIMULINK Bu s Creator 创造总线 创建信号总线 库 信号路由 描述 创造总线块结合成一组信号
创造总线块设置参数数目的输入会显示你指定的端口数并将信号组中的数量,捆绑成一组信号
将连接到输入端口的信号,并成一组
有关总线的信息,请参阅使用复合信号
在总线信号被下令从上面的输入端口,变成底部的输入端口
各种块方向的端口顺序的描述,请参见如何旋转一个块
您可以输入连接任何类型的信号,包括其他总线信号
若要取消连接块的输出端口的信号,选择总线块端口
注当您从Simulink 库复制模型,Simulink 中隐藏创造总线块的名称
您可以使用一个总线数组作为创造总线块的输入信号
有关总线的定义和使用数组的详细信息,请参考“一个阵列总线的总线”
命名信号 创造总线块它将创造的名称分配到每个总线上的信号,
这允许您由名称来参考信号,当你寻找它们的来源(请参阅“浏览总线信号”)或选择信号连接到其他区块
块提供了两个总线信号命名选项
您可以指定: 1 信号总线上的每个继承的信号连接到总线(默认)的名称
创造总线块的输入必须具有唯一的名称
如果有重名,创造总线块在所有输入信号的名字追加(信号#),其中#是输入端口索引
2 每个输入信号必须有一个特定的名称

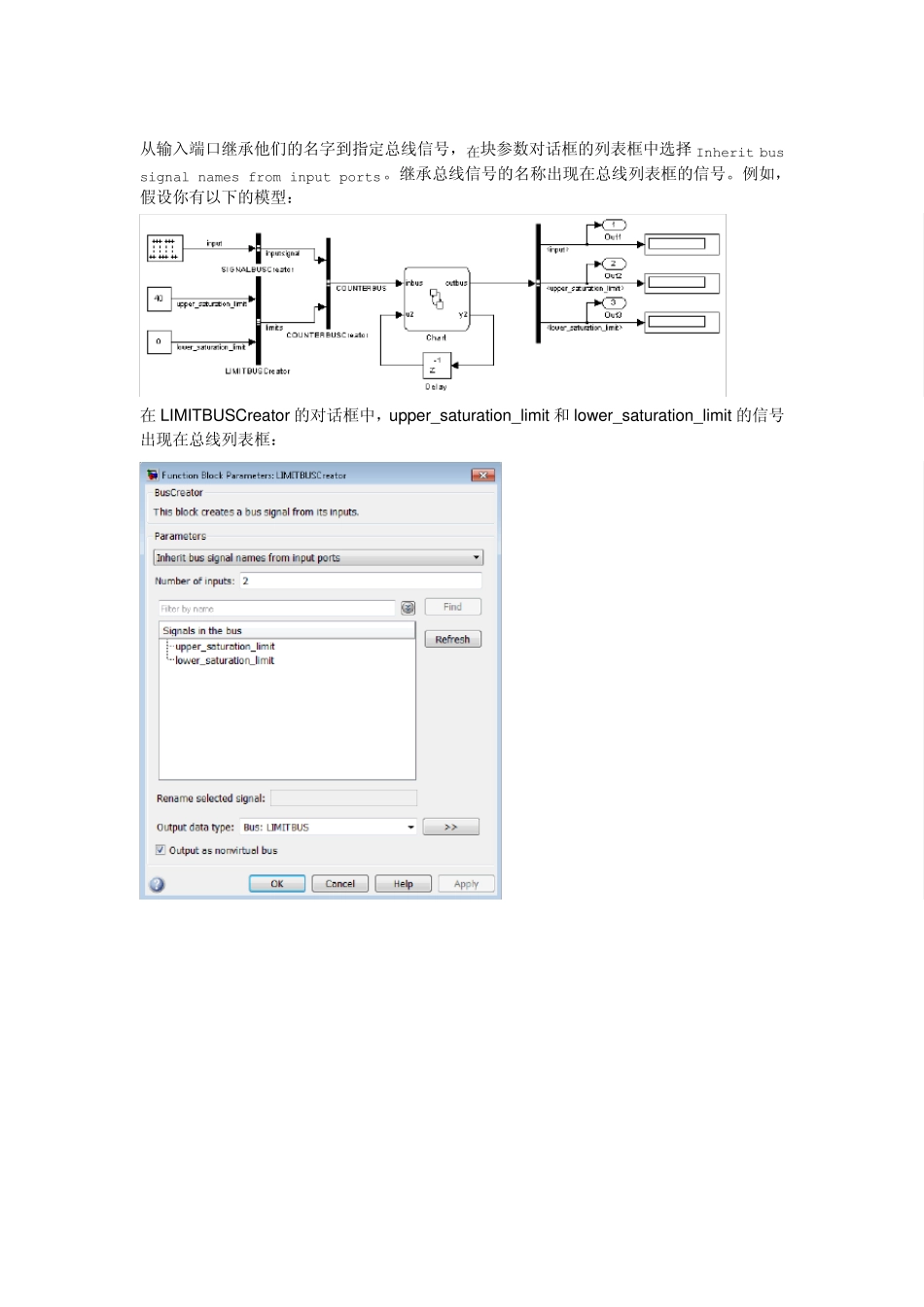

从输入端口继承他们的名字到指定总线信号,在块参数对话框的列表框中选择Inherit bus signal names from input ports
继承总线信号的名称出现在总线列表框的信号

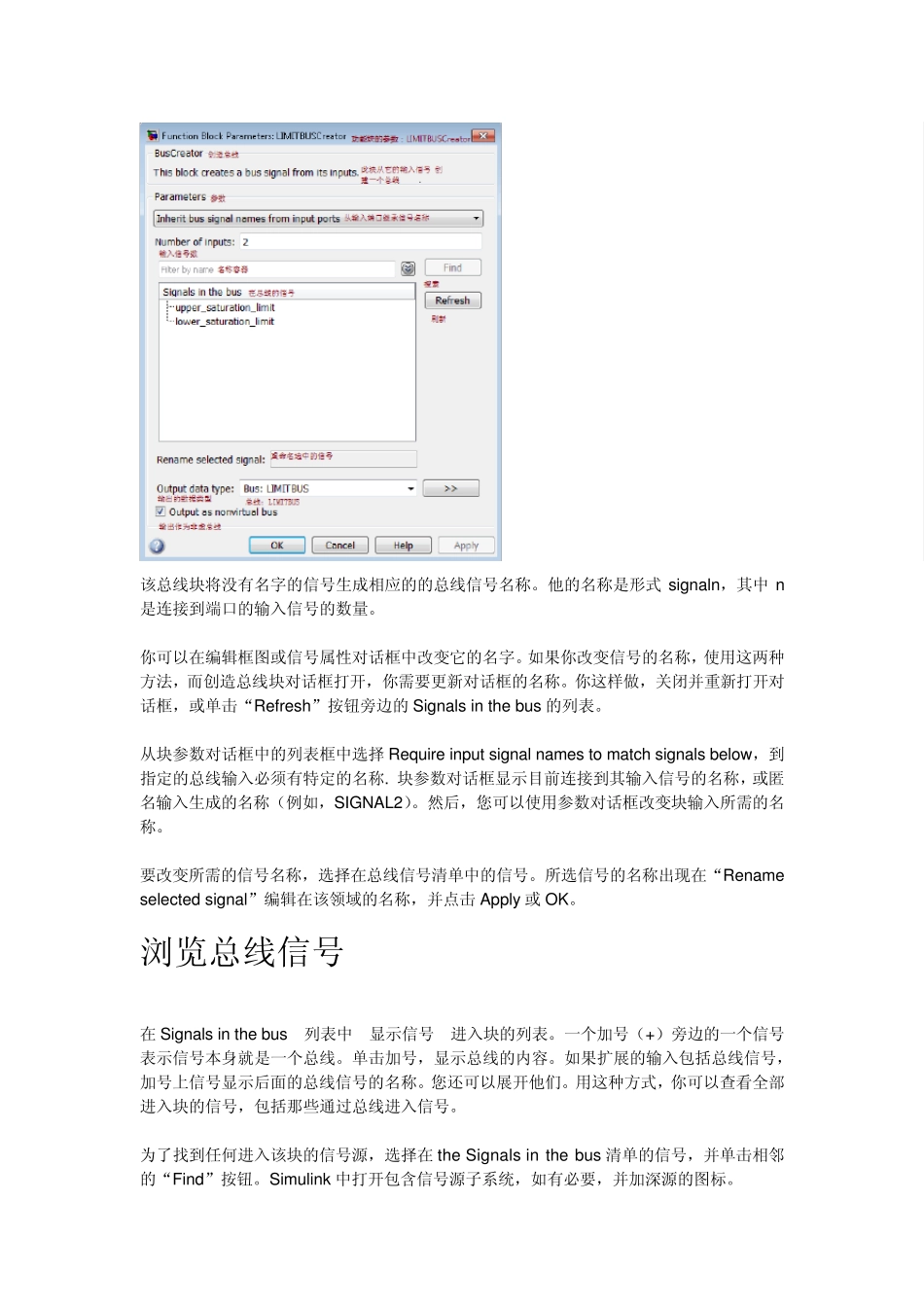

例如,假设你有以下的模型: 在LIMITBUSCreator 的对话框中,upper_saturation_limit 和 low er_saturation_limit 的信号出现在总线列表框: 该总线块将没有名字的信号生成相应的的总线信号名称
他的名称是形式signaln,其中n是连接到端口的输入
