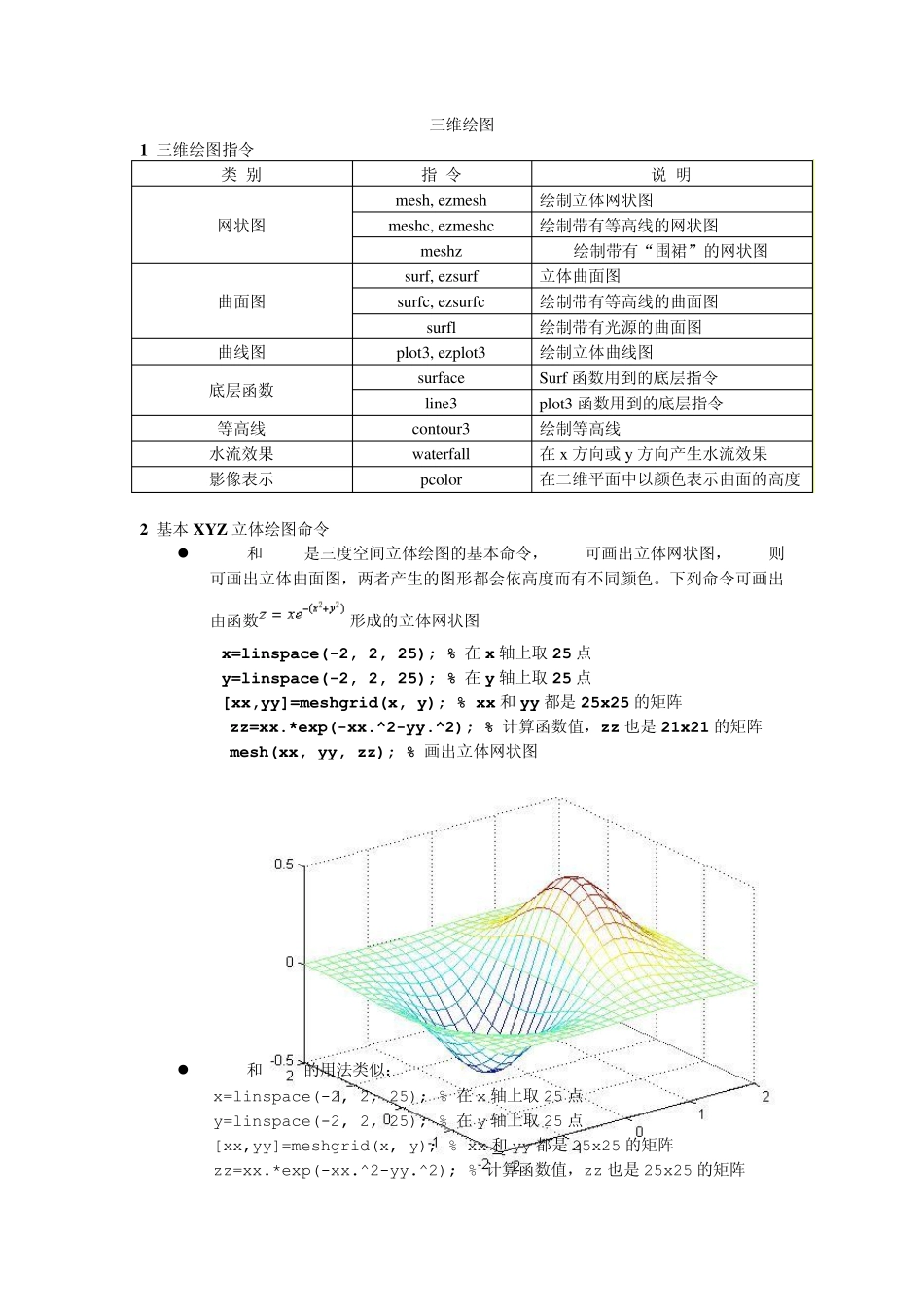

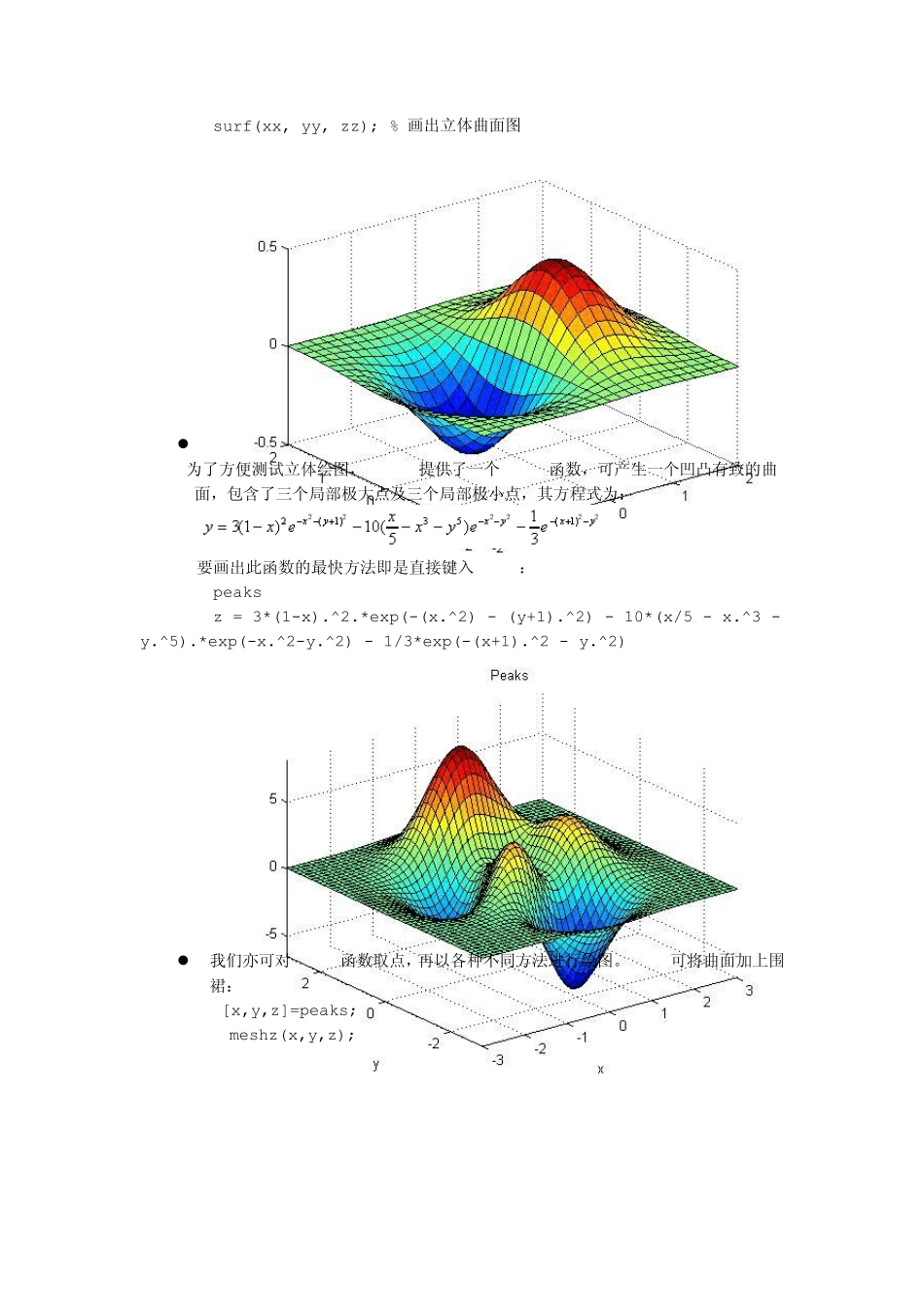

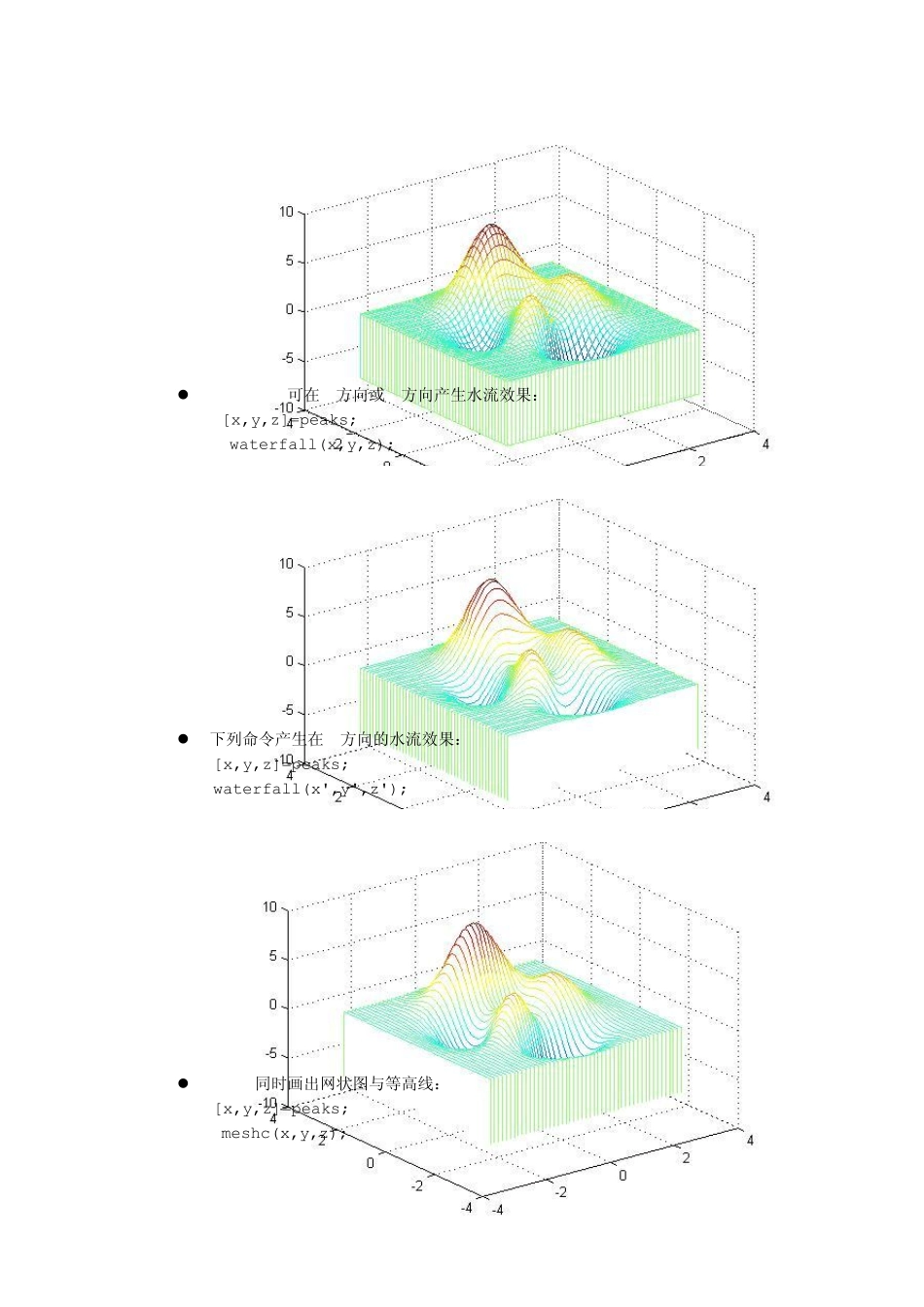

三维绘图 1 三维绘图指令 类 别 指 令 说 明 网状图 mesh, ezmesh 绘制立体网状图 meshc, ezmeshc 绘制带有等高线的网状图 meshz 绘制带有“围裙”的网状图 曲面图 surf, ezsurf 立体曲面图 surfc, ezsurfc 绘制带有等高线的曲面图 surfl 绘制带有光源的曲面图 曲线图 plot3, ezplot3 绘制立体曲线图 底层函数 surface Surf 函数用到的底层指令 line3 plot3 函数用到的底层指令 等高线 contour3 绘制等高线 水流效果 waterfall 在 x 方向或 y 方向产生水流效果 影像表示 pcolor 在二维平面中以颜色表示曲面的高度 2 基本 XYZ 立体绘图命令 mesh和 plot是三度空间立体绘图的基本命令，mesh可画出立体网状图，plot则可画出立体曲面图，两者产生的图形都会依高度而有不同颜色。下列命令可画出由函数形成的立体网状图: x=linspace(-2, 2, 25); % 在 x 轴上取 25 点 y=linspace(-2, 2, 25); % 在 y 轴上取 25 点 [xx,yy]=meshgrid(x, y); % xx 和 yy 都是 25x25 的矩阵 zz=xx.*exp(-xx.^2-yy.^2); % 计算函数值，zz 也是 21x21 的矩阵 mesh(xx, yy, zz); % 画出立体网状图 surf和 mesh的用法类似： x=linspace(-2, 2, 25); % 在 x 轴上取 25 点 y=linspace(-2, 2, 25); % 在 y 轴上取 25 点 [xx,yy]=meshgrid(x, y); % xx 和 yy 都是 25x25 的矩阵 zz=xx.*exp(-xx.^2-yy.^2); % 计算函数值，zz 也是 25x25 的矩阵 surf(xx, yy, zz); % 画出立体曲面图 peaks 为了方便测试立体绘图，MATLAB提供了一个peaks函数，可产生一个凹凸有致的曲面，包含了三个局部极大点及三个局部极小点，其方程式为： 要画出此函数的最快方法即是直接键入peaks： peaks z = 3*(1-x).^2.*exp(-(x.^2) - (y+1).^2) - 10*(x/5 - x.^3 - y.^5).*exp(-x.^2-y.^2) - 1/3*exp(-(x+1).^2 - y.^2) 我们亦可对peaks函数取点，再以各种不同方法进行绘图。meshz可将曲面加上围裙： [x,y,z]=peaks; meshz(x,y,z); waterfall可在x方向或y方向产生水流效果： [x,y,z]=peaks; waterfall(x,y,z); 下列命令产生在y方向的水流效果： [x,y,z]=peaks; waterfall(x',y',z'); meshc同时画出网状图与等高线： [x,y,z]=peaks; meshc(x,y,z); surfc同时画出曲面图与等高线： [x,y,z]=peaks; ...
