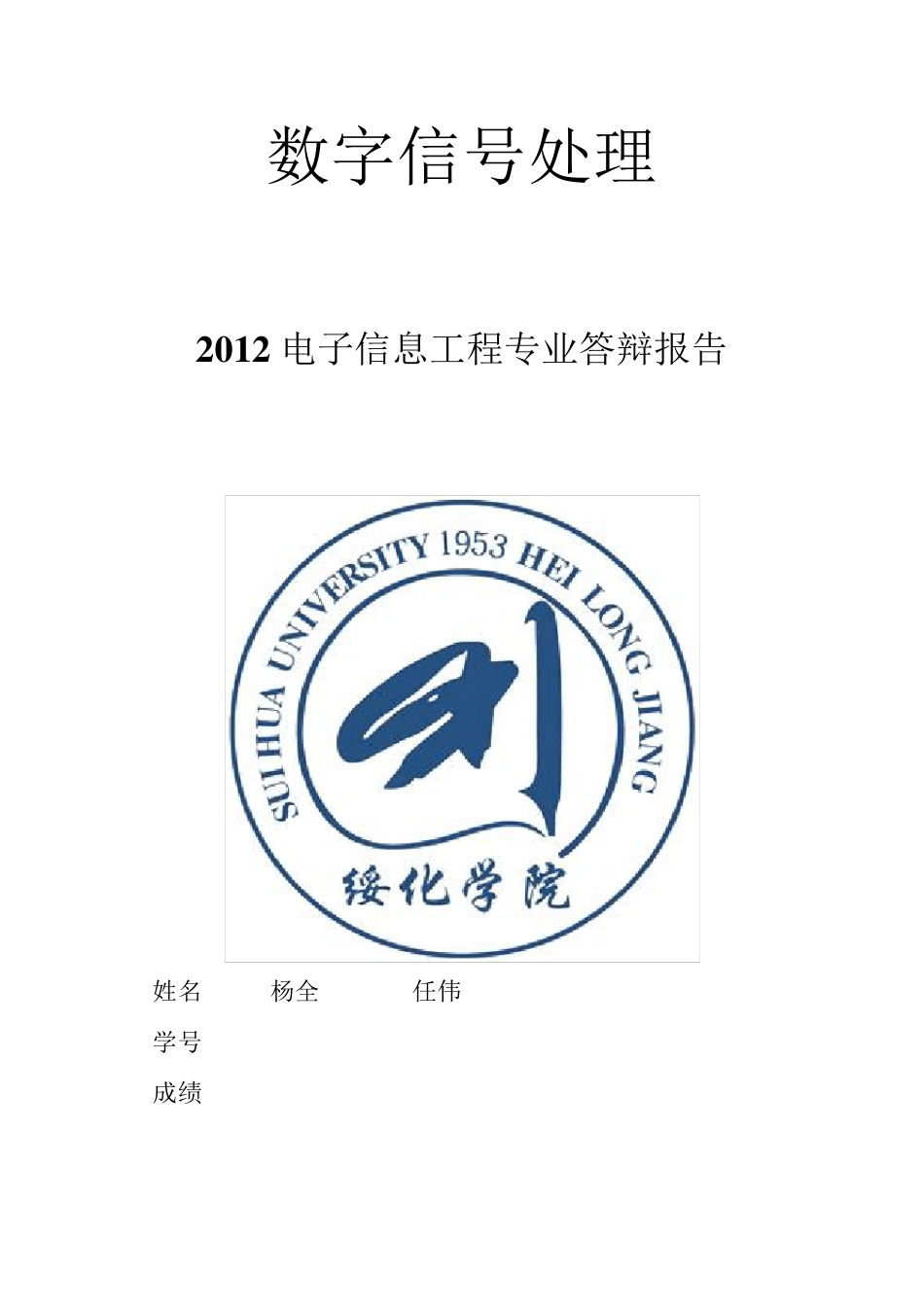

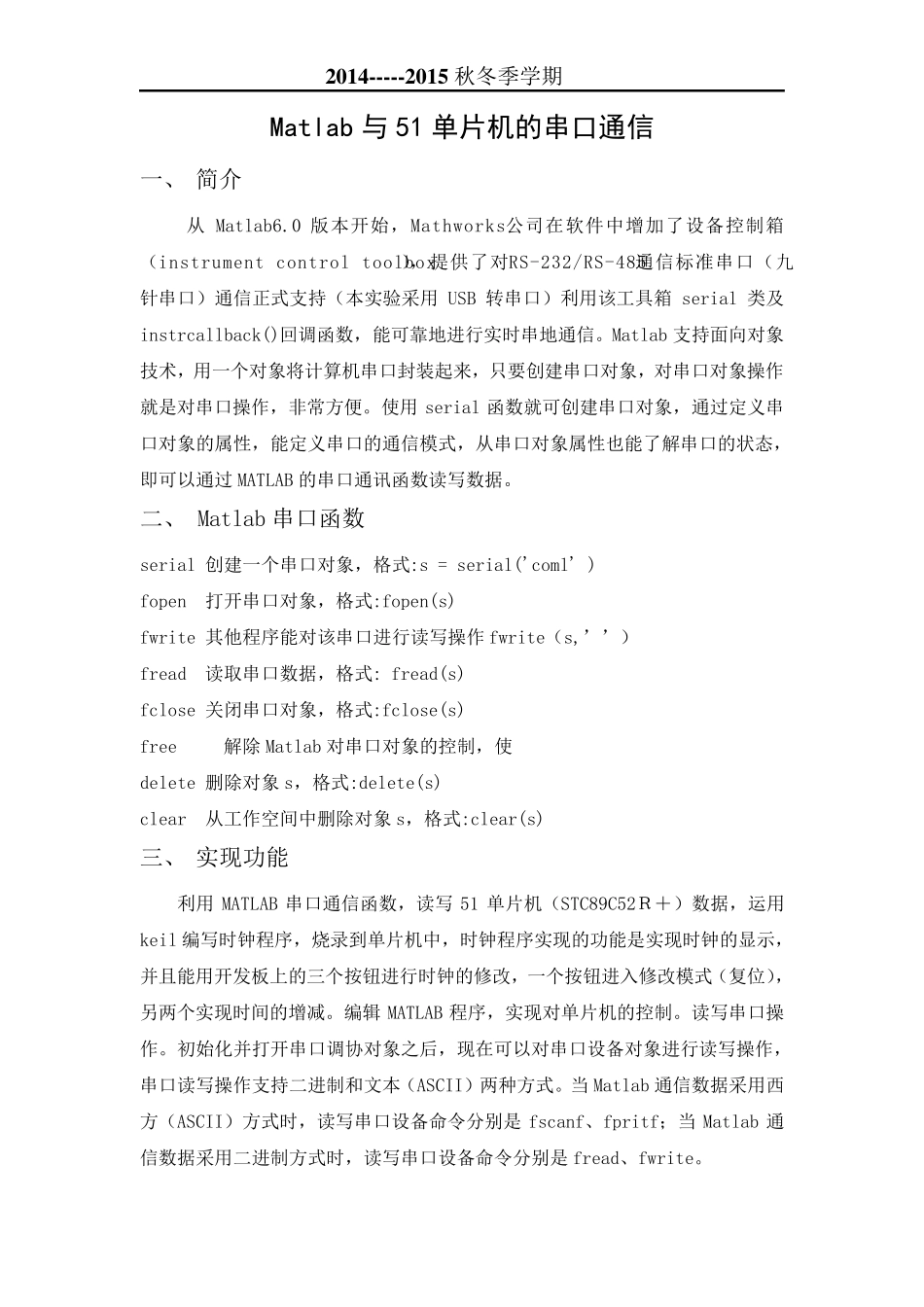

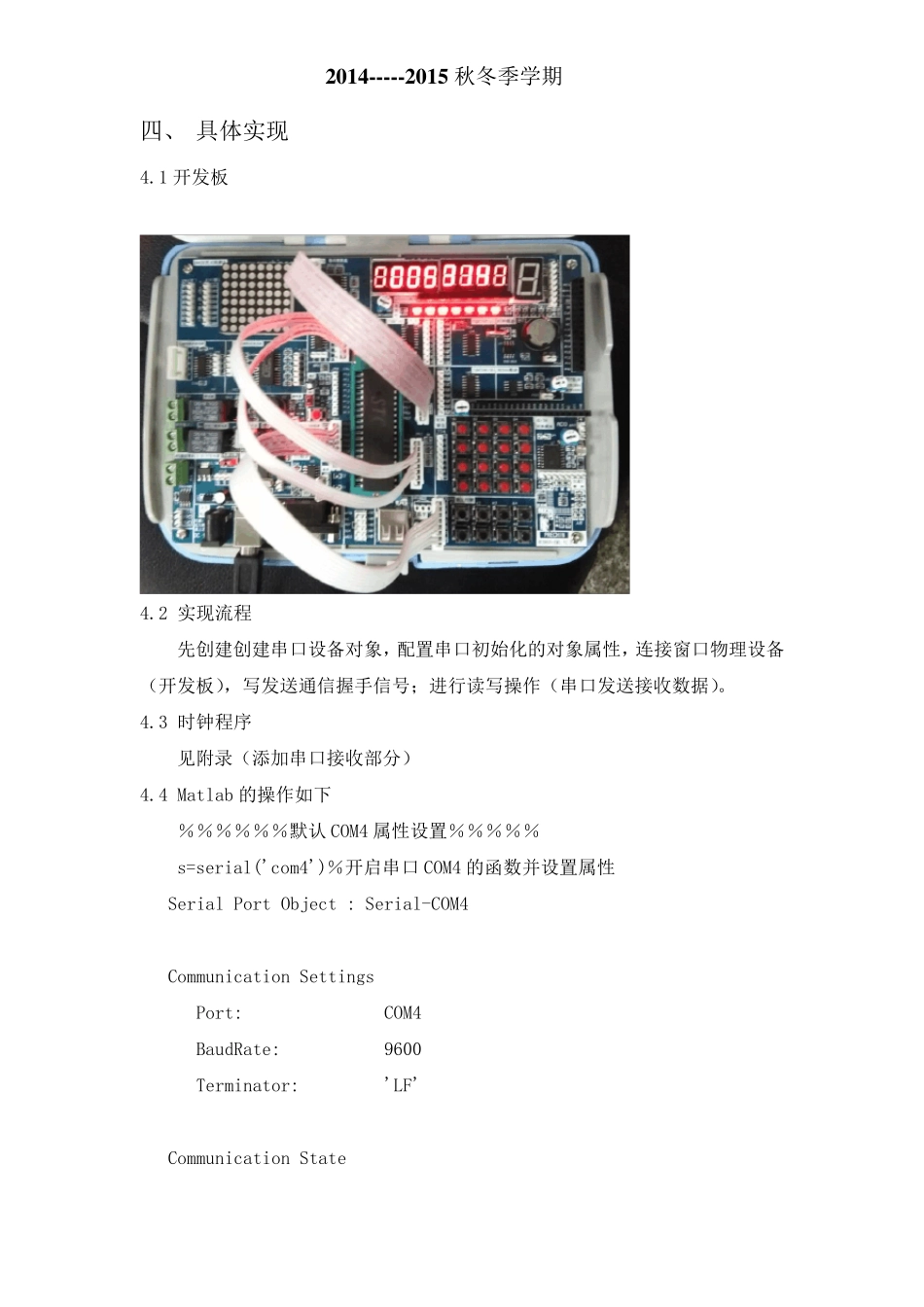

数字信号处理 2 0 1 2 电子信息工程专业答辩报告 姓名 杨全 任伟 学号 ********* ********* 成绩 2 0 1 4 -----2 0 1 5 秋冬季学期 Matlab 与 51 单片机的串口通信 一、 简介 从Matlab6.0 版本开始，Mathworks公司在软件中增加了设备控制箱（instrument control toolbox），提供了对RS-232/RS-485通信标准串口（九针串口）通信正式支持（本实验采用USB 转串口）利用该工具箱serial 类及instrcallback()回调函数，能可靠地进行实时串地通信。Matlab 支持面向对象技术，用一个对象将计算机串口封装起来，只要创建串口对象，对串口对象操作就是对串口操作，非常方便。使用serial 函数就可创建串口对象，通过定义串口对象的属性，能定义串口的通信模式，从串口对象属性也能了解串口的状态，即可以通过MATLAB 的串口通讯函数读写数据。 二、 Matlab 串口函数 serial 创建一个串口对象，格式:s = serial('coml' ) fopen 打开串口对象，格式:fopen(s) fwrite 其他程序能对该串口进行读写操作fwrite（s,’’） fread 读取串口数据，格式: fread(s) fclose 关闭串口对象，格式:fclose(s) free 解除 Matlab 对串口对象的控制，使 delete 删除对象s，格式:delete(s) clear 从工作空间中删除对象s，格式:clear(s) 三、 实现功能 利用MATLAB 串口通信函数，读写51 单片机（STC89C52Ｒ＋）数据，运用keil 编写时钟程序，烧录到单片机中，时钟程序实现的功能是实现时钟的显示，并且能用开发板上的三个按钮进行时钟的修改，一个按钮进入修改模式（复位），另两个实现时间的增减。编辑MATLAB 程序，实现对单片机的控制。读写串口操作。初始化 并打开串口调协 对象之 后 ，现在可以对串口设备对象进行读写操作，串口读写操作支持二进制和 文 本（ASCII）两种 方式。当 Matlab 通信数据采用西方（ASCII）方式时，读写串口设备命 令 分 别 是fscanf、fpritf； 当Matlab 通信数据采用二进制方式时，读写串口设备命 令 分 别 是fread、fwrite。 2 0 1 4 -----2 0 1 5 秋冬季学期 四、 具体实现 4.1 开发板 4.2 实现流程 先创建创建串口设备对象，配置串口初始化的对象属性，连接窗口物理设备（开发板），写发送通信握手信号；进行读写操作（串口发送接收数据）。 4.3 时钟程序 见附录（添加串口接收部分） 4.4 Matlab 的操作如下 ％％％％％％默认 COM4...
