2024年轻钢龙骨吊顶施工组织设计VIP免费

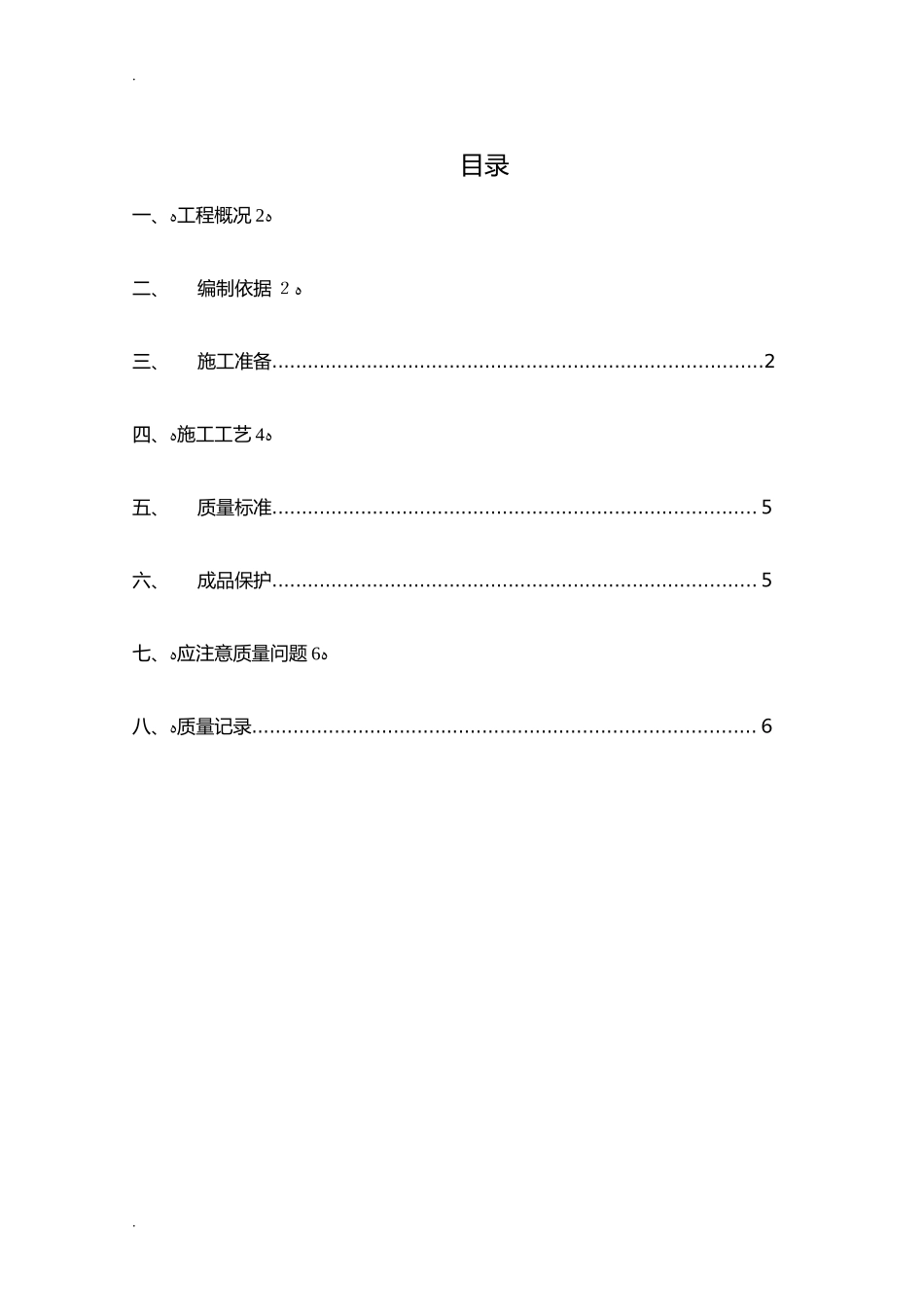

.目录一、ﻩ工程概况ﻩ2二、编制依据ﻩ２三、施工准备...................................................................................2四、ﻩ施工工艺ﻩ4五、质量标准..................................................................................５六、成品保护..................................................................................５七、ﻩ应注意质量问题ﻩ6八、ﻩ质量记录.....................................................................................６..轻钢龙骨吊顶施工方案一、工程概况本工程为紫金(建邺）科技创业特别社区一期工程AB地块,位于南京市建邺区西城路以西、牡丹江街以北、云龙山路以东、梦都大街以南、西城路以西。本工程总建筑面积为454022㎡,地下三层,地下建筑面积15５84３㎡，地上八栋单体建筑,分别为A1～A4栋、B1～B4，地上建筑面积２981７9㎡。建设单位为南京新城科技园建设发展有限责任公司，设计单位为南京大学建筑规划设计研究院有限公司,监理单位为南京天京建筑工程监理事务所，施工单位为中铁建工集团有限公司。二、依据标准：施工图纸《江苏省工程建设标准设计图集》J0１－2005《建筑工程施工质量验收统一标准》GB５03０0－2001..《建筑装饰装修工程施工质量验收规范》GＢ５0210－2001《民用建筑工程室内环境污染控制规范》GB５03２5-20０1三、施工准备2．１材料及构配件:1轻钢龙骨分U形骨架和T形骨架两种,并按荷载分上人和不上人两种。2轻钢龙骨主件有主、副、横龙骨;配件有吊挂件、连接件、挂插件。３零配件有吊杆、花篮螺丝、射钉、自攻螺钉。４罩面板按设计要求选用，材料的品种、规格、质量应符合设计要求。2.2主要机具：电锯、无齿锯、射钉枪、手锯、手刨子、钳子、螺丝刀、扳子、方尺、钢尺、钢水平等。２.3作业条件:１安装完顶棚内的各种管线及设备,确定好灯位、通风口及各种露明孔口位置。2各种材料全部配套备齐。３搭好顶棚施工操作平台架子。４轻钢骨架顶棚在大面积施工前,应做样板间,对顶棚的起拱度、灯槽、通风口等处进行构造处理，通过做样板间决定分块及固定方法,经鉴定认可后再大面积施工。..四、施工工艺3．1工艺流程：1、弹顶棚标高水平线→划龙骨分档线→安装主龙骨吊杆→安装主龙骨→安装副龙骨→安装罩面板→安装压条。2、弹顶棚标高水平线:根据楼层标高水平线,用尺竖向量至顶棚设计标高,沿墙、柱四周弹顶棚标高水平线。3、划龙骨分档线:按设计要求的主、次龙骨间距布置，在已弹好的顶棚标高水平线上划龙骨分档线。４、安装主龙骨吊杆:弹好顶棚标高水平线及龙骨分档位置线后，确定吊杆下端头的标高，按主龙骨位置及吊挂间距,将吊杆无螺栓丝扣的一端使用膨胀螺栓打入楼板底部5、安装主龙骨：配装吊杆螺母在主龙骨上安装吊挂件,安装主龙骨将组装好吊挂件的主龙骨,按分档线搁置使吊挂件穿入相应的吊杆螺栓,拧好螺母，相接处装好连接件，拉线调整标高、起拱和平直,安装洞口附加主龙骨,按图集相应节点构造，设置连接卡固件。钉固边龙骨,采用射钉固定。设计无要求时,射钉间距为100０mm。６、安装次龙骨:按已弹好的次龙骨分档线，卡放次龙骨吊挂件,吊挂次龙骨，按设计..规定的次龙骨间距，将次龙骨通过吊挂件吊挂在主龙骨上,设计无要求时,一般间距为500mｍ~600ｍm。当次龙骨长度需延续接长时，用次龙骨连接件,在吊挂次龙骨的同时相接,调直固定。当采用T型龙骨组成轻钢骨架时，次龙骨的卡档龙骨应在安装罩面板时，每装一块罩面板先后各装一根卡档次龙骨。7、安装罩面板:在安装罩面板前必须对顶棚内的各种管线进行检查验收,并经打压试验合格后，才允许安装罩面板。顶棚罩面板的品种繁多，一般在设计文件中应明确选用的种类、规格和固定方式。罩面板与轻钢骨架固定的方式分为：罩面板自攻螺相钉固法、罩面板胶结粘固法，罩面板托卡固定法三种:罩面板自攻螺钉钉固法:在已装好并经验收的轻钢骨架下面，按罩面板的规格、拉缝间隙、进行分块弹线,从顶棚中间顺通长次龙骨方向先装一行罩面板,作为基准,然后向两侧伸延分行安装，固定罩面板的自攻螺钉间距为150ｍm～170mｍ。罩面板胶结粘固法：...
