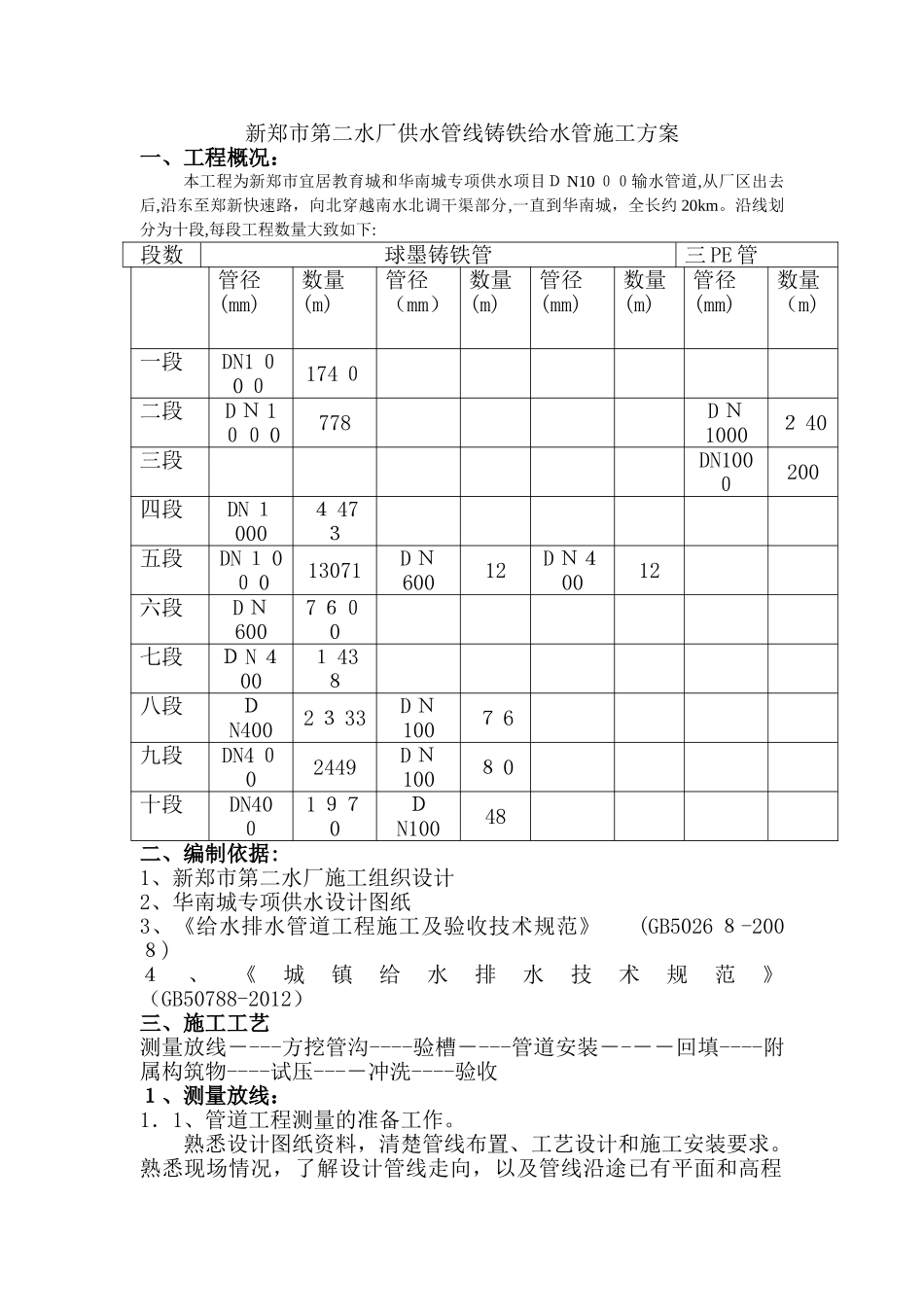

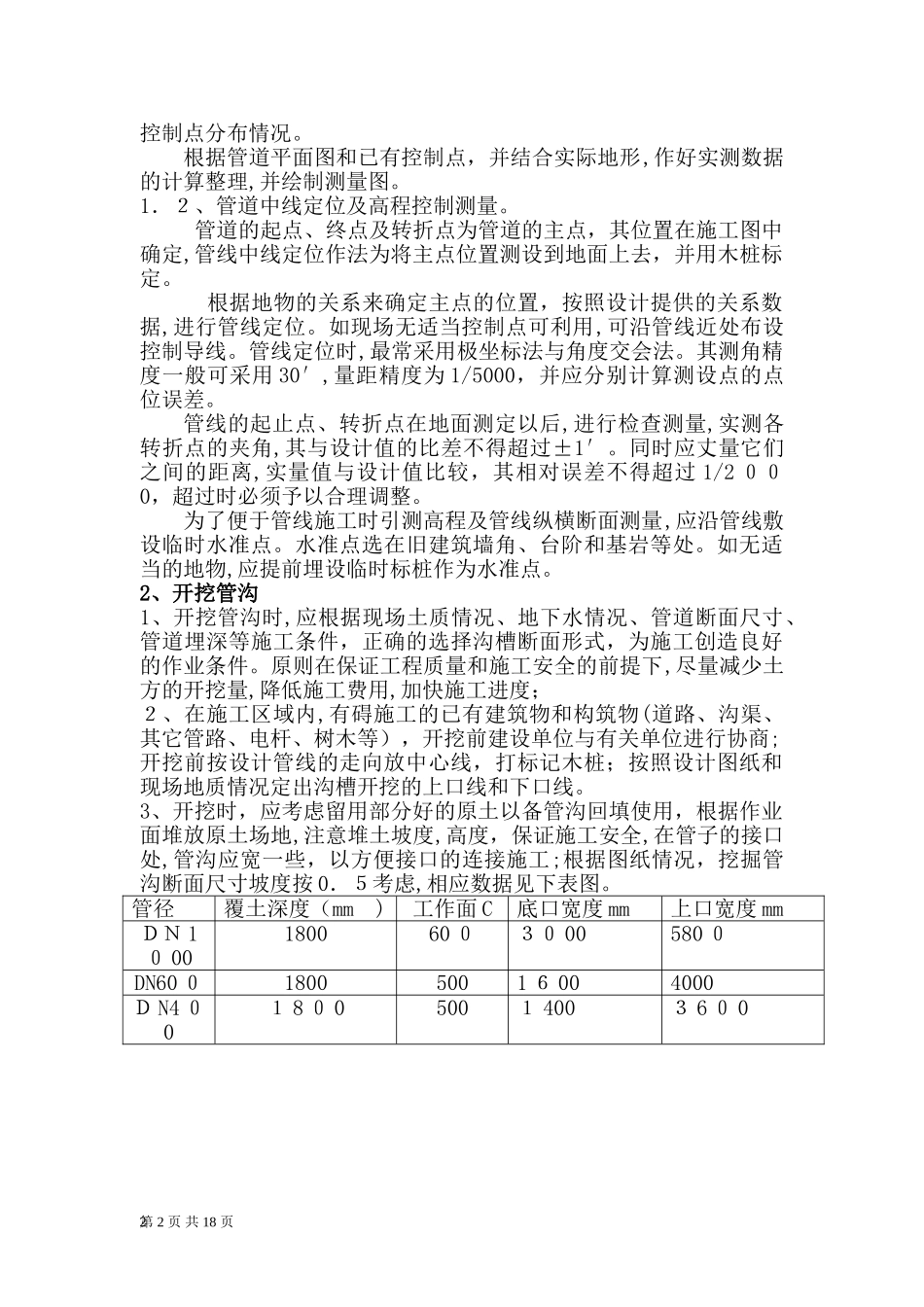

新郑市第二水厂供水管线铸铁给水管施工方案一、工程概况：本工程为新郑市宜居教育城和华南城专项供水项目ＤN10００输水管道,从厂区出去后,沿东至郑新快速路，向北穿越南水北调干渠部分,一直到华南城，全长约20km。沿线划分为十段,每段工程数量大致如下:段数球墨铸铁管三PE管管径(mm)数量(m)管径（mm）数量(m)管径(mm)数量(m)管径(mm)数量（m)一段DN1０0０174０二段DＮ1００0778DＮ1000２40三段DN100０200四段DN１000４47３五段DN１0０013071DＮ60012DＮ４0012六段DＮ6007６０0七段ＤN４00１43８八段ＤN4002３33DＮ100７6九段DN4０02449DＮ100８0十段DN40０1９７0ＤN10048二、编制依据:1、新郑市第二水厂施工组织设计2、华南城专项供水设计图纸3、《给水排水管道工程施工及验收技术规范》(GB5026８-200８)４、《城镇给水排水技术规范》（GB50788-2012）三、施工工艺测量放线－---方挖管沟----验槽－---管道安装－-－－回填----附属构筑物----试压---－冲洗----验收１、测量放线：1．1、管道工程测量的准备工作。熟悉设计图纸资料，清楚管线布置、工艺设计和施工安装要求。熟悉现场情况，了解设计管线走向，以及管线沿途已有平面和高程控制点分布情况。根据管道平面图和已有控制点，并结合实际地形,作好实测数据的计算整理,并绘制测量图。1．２、管道中线定位及高程控制测量。管道的起点、终点及转折点为管道的主点，其位置在施工图中确定,管线中线定位作法为将主点位置测设到地面上去，并用木桩标定。根据地物的关系来确定主点的位置，按照设计提供的关系数据,进行管线定位。如现场无适当控制点可利用,可沿管线近处布设控制导线。管线定位时,最常采用极坐标法与角度交会法。其测角精度一般可采用30′,量距精度为1/5000，并应分别计算测设点的点位误差。管线的起止点、转折点在地面测定以后,进行检查测量,实测各转折点的夹角,其与设计值的比差不得超过±1′。同时应丈量它们之间的距离,实量值与设计值比较，其相对误差不得超过1/2００0，超过时必须予以合理调整。为了便于管线施工时引测高程及管线纵横断面测量,应沿管线敷设临时水准点。水准点选在旧建筑墙角、台阶和基岩等处。如无适当的地物,应提前埋设临时标桩作为水准点。2、开挖管沟1、开挖管沟时,应根据现场土质情况、地下水情况、管道断面尺寸、管道埋深等施工条件，正确的选择沟槽断面形式，为施工创造良好的作业条件。原则在保证工程质量和施工安全的前提下,尽量减少土方的开挖量,降低施工费用,加快施工进度；２、在施工区域内,有碍施工的已有建筑物和构筑物(道路、沟渠、其它管路、电杆、树木等），开挖前建设单位与有关单位进行协商;开挖前按设计管线的走向放中心线，打标记木桩；按照设计图纸和现场地质情况定出沟槽开挖的上口线和下口线。3、开挖时，应考虑留用部分好的原土以备管沟回填使用，根据作业面堆放原土场地,注意堆土坡度,高度，保证施工安全,在管子的接口处,管沟应宽一些，以方便接口的连接施工;根据图纸情况，挖掘管沟断面尺寸坡度按0．５考虑,相应数据见下表图。管径覆土深度（mm)工作面C底口宽度mm上口宽度mmＤＮ1０00180060０３０00580０DN60０18005001６004000ＤN4０0１8０0500１400３6０0第2页共18页2注:(1）、输水管线覆土深度不小于1800mm。(２)、消防栓位置和排气阀位置可根据现场实际情况做相应的调整，但排气阀的位置亦放置在管线最高处。４、管沟开挖质量应符合下列规定：1、地基处理要符合设计要求；2、沟壁平整，边坡坡度符合施工设计的规定；3、沟槽底高度的偏差，开挖土方时应为20mm。用机械挖沟时,槽底应预留５0-100ｍｍ左右的厚土层暂不开挖，改为人工清理沟底至标高；4、沟槽挖深较大时，应合理确定分层开挖的深度，人工开挖超过3米时应分层开挖，每层深度不宜超过1米;5、管沟的直立壁和边坡,在开挖过程中和敞露期间应防止塌陷，应根据施工现场的具体情况进行支撑的选择，确保施工安全；6、每一个作业组开挖沟槽修平至标高，最长不应多与2公里，以免塌陷变形。3、管基土加固1、管道地基应同时满足容许沉降量和容许垂直承载力的要求，如不满足时,应按设计要求采取措施,如某管基段岩土勘测...
