Matlab绘制曲线VIP免费

Matlab绘制曲线_第1页
1/15

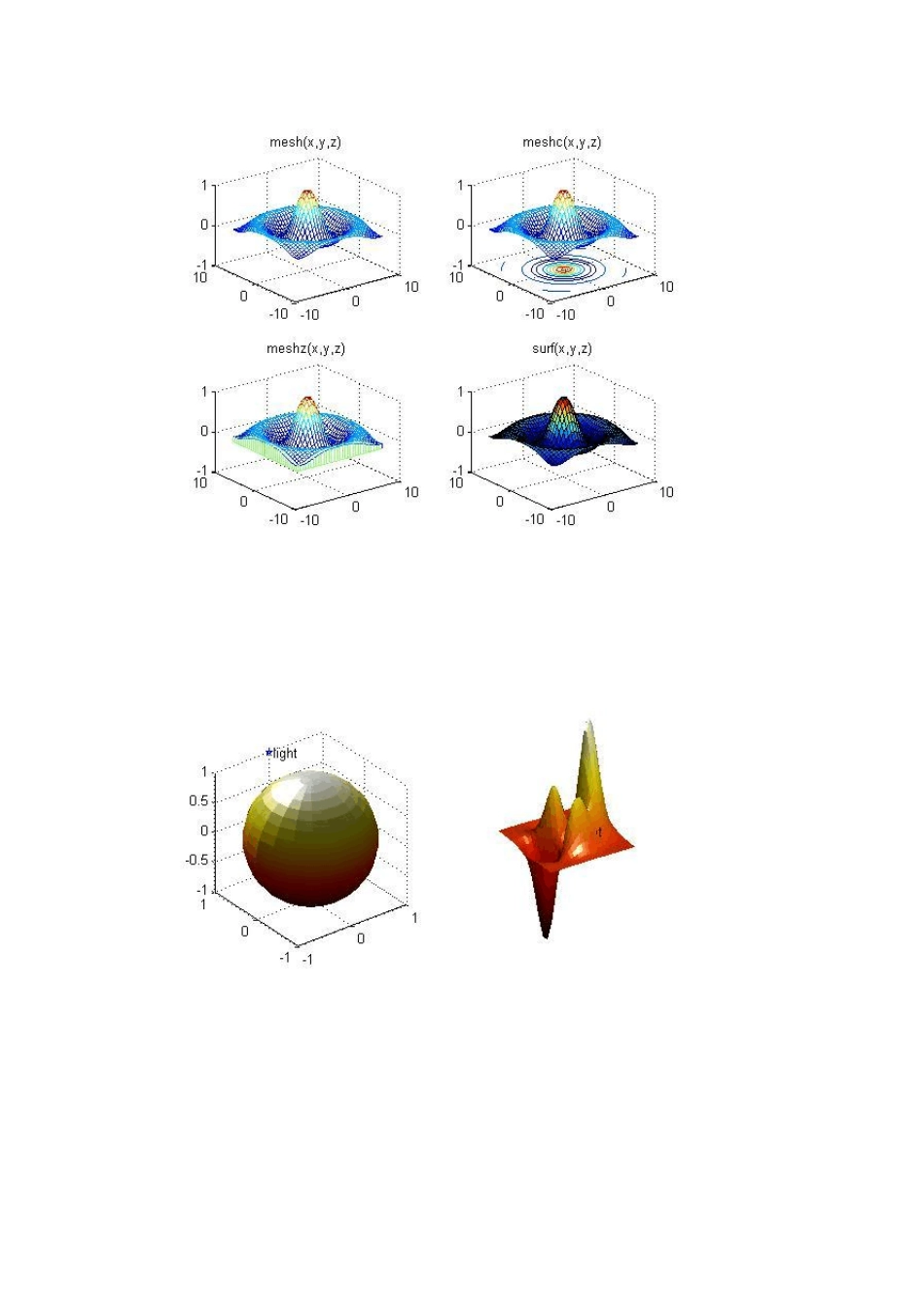

Matlab绘制曲线_第2页
2/15
Matlab绘制曲线_第3页
3/15
一。 二维数据曲线图 1.1 绘制 单根二维曲线 plot 函数的基本调用 格式为: plot(x,y) 其中x 和y 为长度相同的向量,分别用于存储x 坐标 和y 坐标数据。 例1-1 在0≤x≤2p 区间内,绘制曲线 y=2e-0.5xcos(4πx) 程序 如下: x=0:pi/100:2*pi; y=2*exp(-0.5*x).*cos(4*pi*x); plot(x,y) 例1-2 绘制曲线。 程序如下: t=0:0.1:2*pi; x=t.*sin(3*t); y=t.*sin(t).*sin(t); plot(x,y); plot 函数最简单的调用格式是只包含一个输入参数 : plot(x) 在这种情况下,当 x 是实向量时,以该向量元素的下标为横坐标,元素值为纵坐标画出一条连续曲线,这实际上是绘制折线图。 1.2 绘制多根二维曲线 1.plot 函数的输入参数是矩阵 形式 (1) 当 x 是向量,y 是有一维与 x 同维的矩阵时,则绘制出多根不同颜色 的曲线。曲线条数等于y 矩阵的另一维数,x 被作为这些曲线共同的横坐标。 (2) 当 x,y 是同维矩阵时,则以 x,y 对应列元素为横、纵坐标分别绘制曲线,曲线条数等于矩阵的列数。 (3) 对只包含一个输入参数的plot 函数,当输入参数是实矩阵时,则按列绘制每列元素值相对其下标的曲线,曲线条数等于输入参数矩阵的列数。 当输入参数是复数矩阵时,则按列分别以元素实部和虚部为横、纵坐标绘制多条曲线。 2.含多个输入参数的plot 函数 调用格式为: plot(x1,y1,x2,y2,…,xn,yn) (1) 当输入参数都为向量时,x1 和y1,x2 和y2,„,xn 和yn 分别组成一组向量对,每一组向量对的长度可以不同。每一向量对可以绘制出一条曲线,这样可以在同一坐标内绘制出多条曲线。 (2) 当输入参数有矩阵形式时,配对的x,y 按对应列元素为横、纵坐标分别绘制曲线,曲线条数等于矩阵的列数。 例 1-3 分析下列程序绘制的曲线。 x1=linspace(0,2*pi,100); x2=linspace(0,3*pi,100); x3=linspace(0,4*pi,100); y1=sin(x1); y2=1+sin(x2); y3=2+sin(x3); x=[x1;x2;x3]'; y=[y1;y2;y3]'; plot(x,y,x1,y1-1) 3.具有两个纵坐标标度的图形 在MATLAB 中,如果需要绘制出具有不同纵坐标标度的两个图形,可以使用plotyy 绘图函数。调用格式为: plotyy(x1,y1,x2,y2) 其中 x1,y1 对应一条曲线,x2,y2 对应另一条曲线。横坐标的标度相同,纵坐标有两个,左纵坐标用于 x1,y1 数据对,右纵坐标用于 x2,y2 数据对。 例 1-4 用不同标度在同一坐标内绘制曲线y1=0.2e-0.5xcos(4π x) ...
