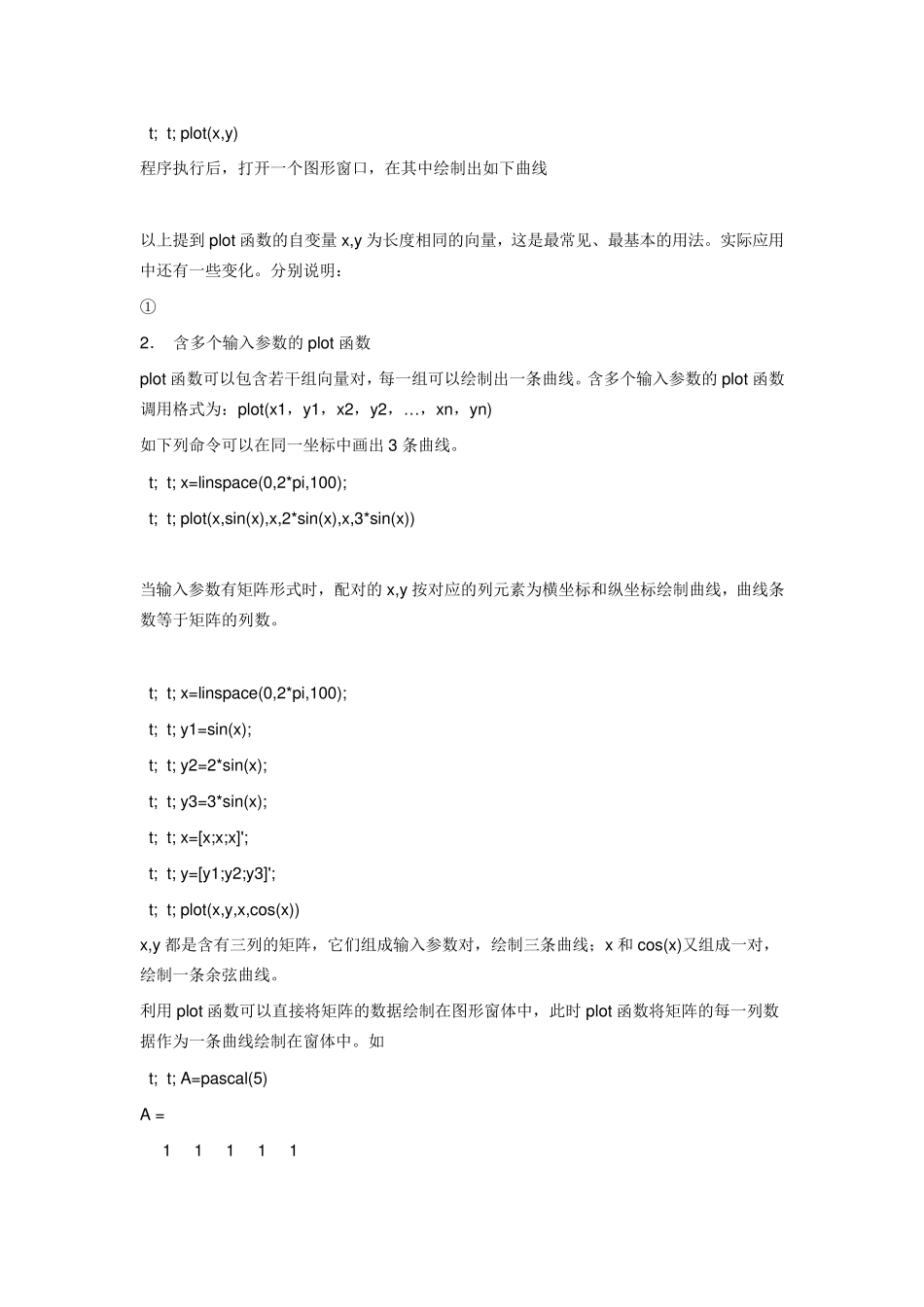

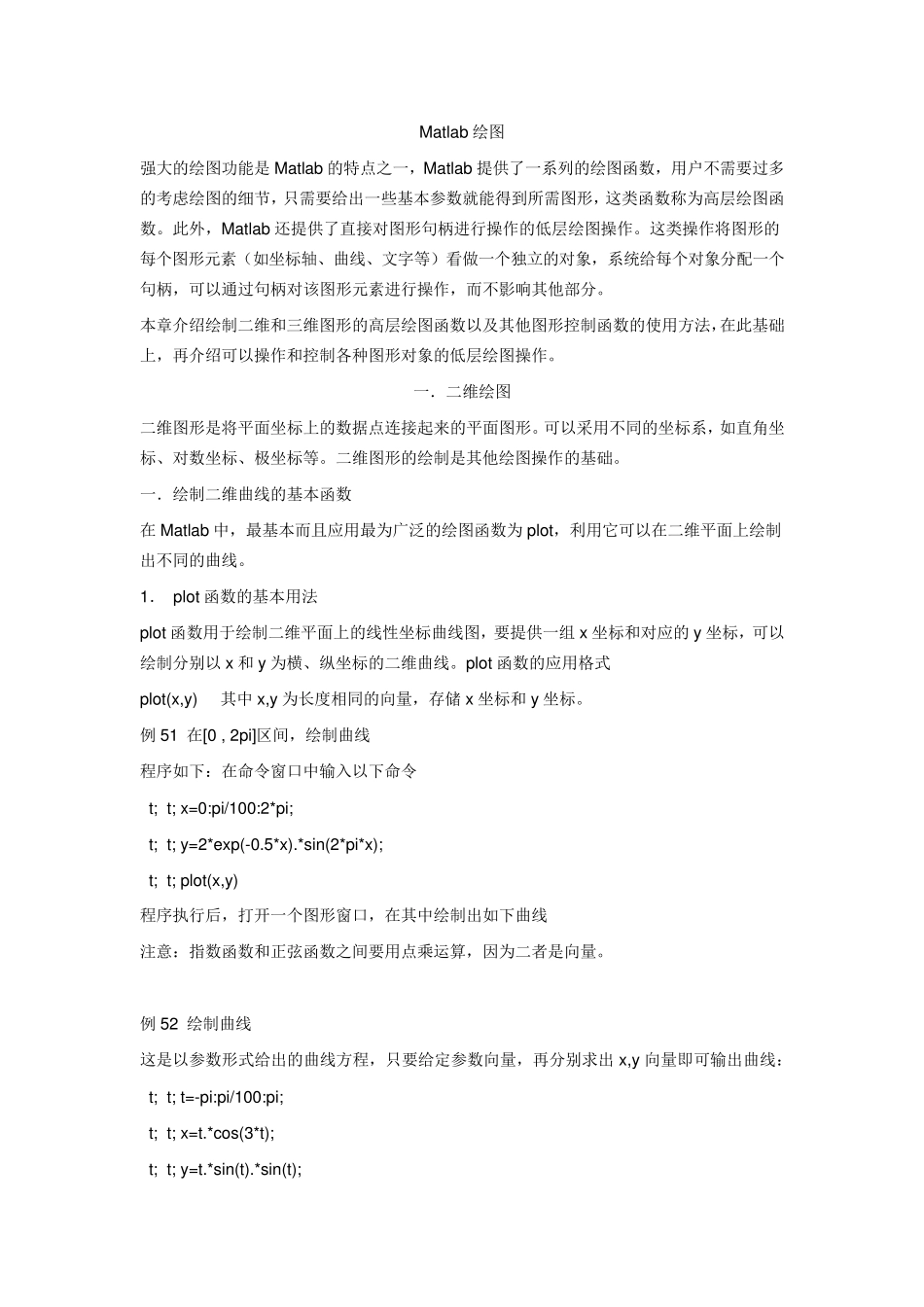

Matlab 绘图 强大的绘图功能是Matlab 的特点之一，Matlab 提供了一系列的绘图函数，用户不需要过多的考虑绘图的细节，只需要给出一些基本参数就能得到所需图形，这类函数称为高层绘图函数。此外，Matlab 还提供了直接对图形句柄进行操作的低层绘图操作。这类操作将图形的每个图形元素（如坐标轴、曲线、文字等）看做一个独立的对象，系统给每个对象分配一个句柄，可以通过句柄对该图形元素进行操作，而不影响其他部分。 本章介绍绘制二维和三维图形的高层绘图函数以及其他图形控制函数的使用方法，在此基础上，再介绍可以操作和控制各种图形对象的低层绘图操作。 一．二维绘图 二维图形是将平面坐标上的数据点连接起来的平面图形。可以采用不同的坐标系，如直角坐标、对数坐标、极坐标等。二维图形的绘制是其他绘图操作的基础。 一．绘制二维曲线的基本函数 在 Matlab 中，最基本而且应用最为广泛的绘图函数为plot，利用它可以在二维平面上绘制出不同的曲线。 1． plot 函数的基本用法 plot 函数用于绘制二维平面上的线性坐标曲线图，要提供一组 x 坐标和对应的y 坐标，可以绘制分别以 x 和 y 为横、纵坐标的二维曲线。plot 函数的应用格式 plot(x ,y ) 其中 x ,y 为长度相同的向量，存储 x 坐标和 y 坐标。 例 51 在[0 , 2pi]区间，绘制曲线 程序如下：在命令窗口中输入以下命令 >> x =0:pi/100:2*pi; >> y =2*ex p(-0.5*x ).*sin(2*pi*x ); >> plot(x ,y ) 程序执行后，打开一个图形窗口，在其中绘制出如下曲线 注意：指数函数和正弦函数之间要用点乘运算，因为二者是向量。 例 52 绘制曲线 这是以参数形式给出的曲线方程，只要给定参数向量，再分别求出x ,y 向量即可输出曲线： >> t=-pi:pi/100:pi; >> x =t.*cos(3*t); >> y =t.*sin(t).*sin(t); >> plot(x ,y ) 程序执行后，打开一个图形窗口，在其中绘制出如下曲线 以上提到plot 函数的自变量x ,y 为长度相同的向量，这是最常见、最基本的用法。实际应用中还有一些变化。分别说明： ① 2． 含多个输入参数的plot 函数 plot 函数可以包含若干组向量对，每一组可以绘制出一条曲线。含多个输入参数的plot 函数调用格式为：plot(x 1，y 1，x 2，y 2，…，x n，y n) 如下列命令可以在同一坐标中画出3 条曲线。 >> x =linspace(0,2*pi,100); >> plot(x ,sin(x ),x ,2*sin(x ),x ,3*sin(...
