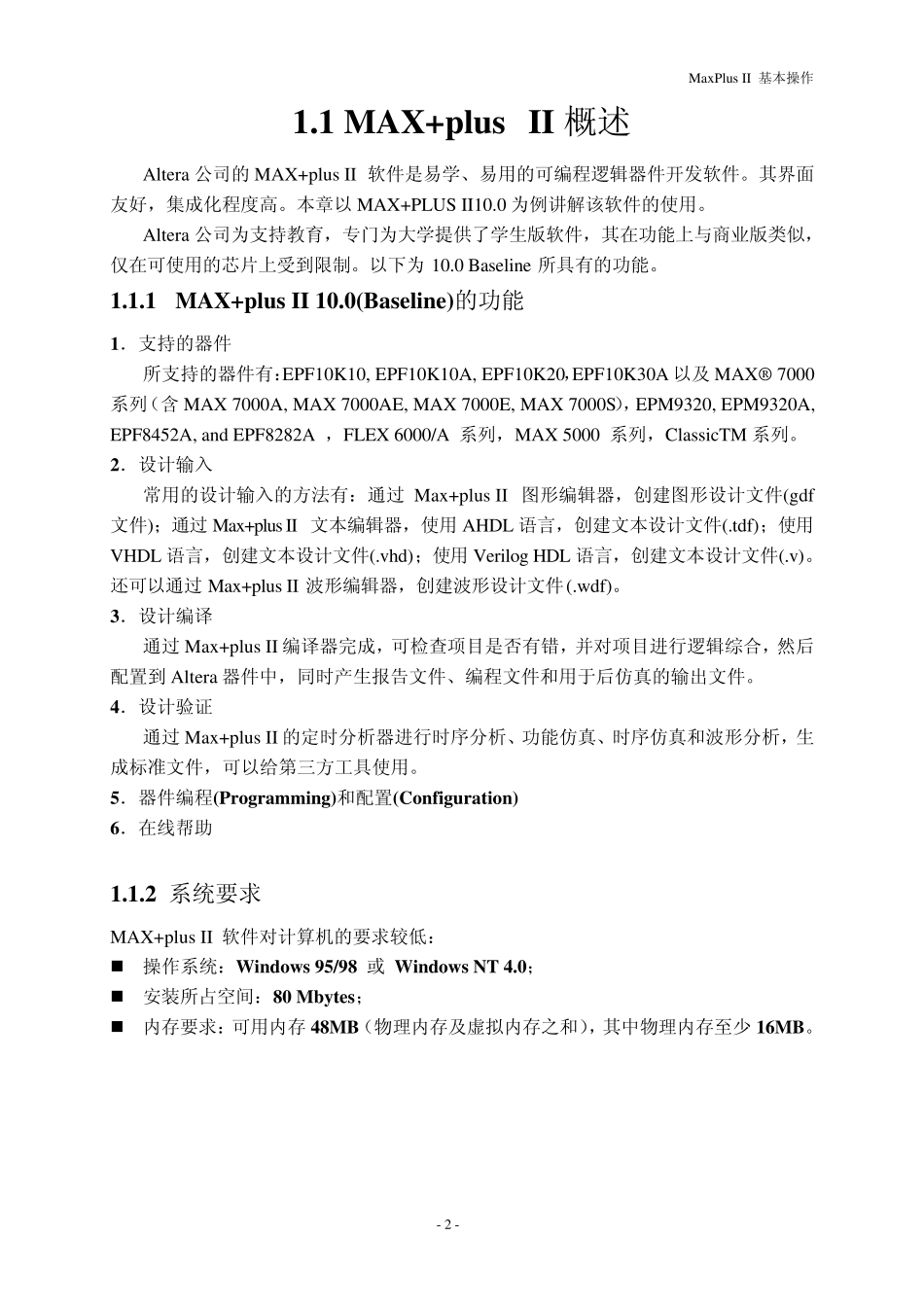

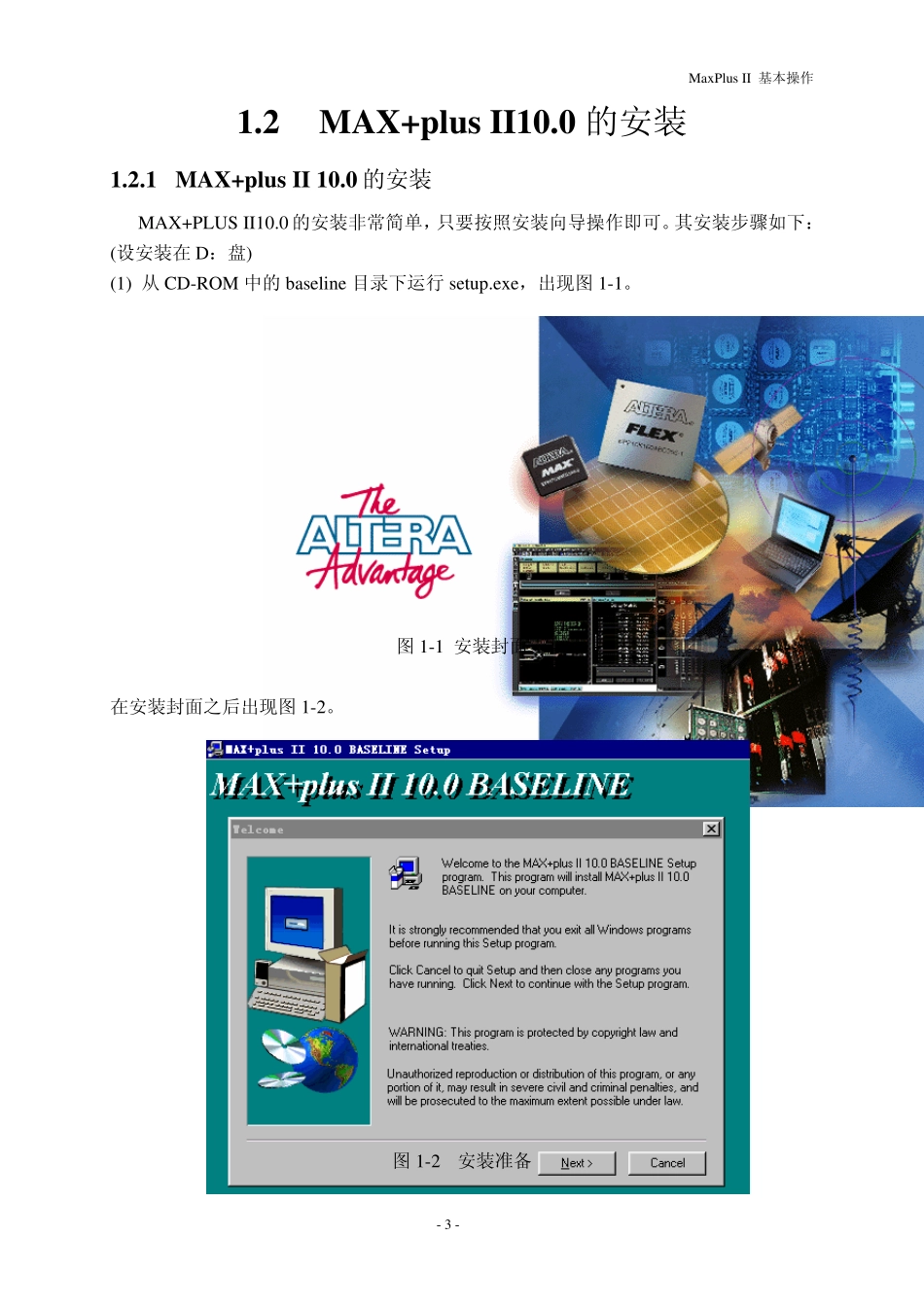

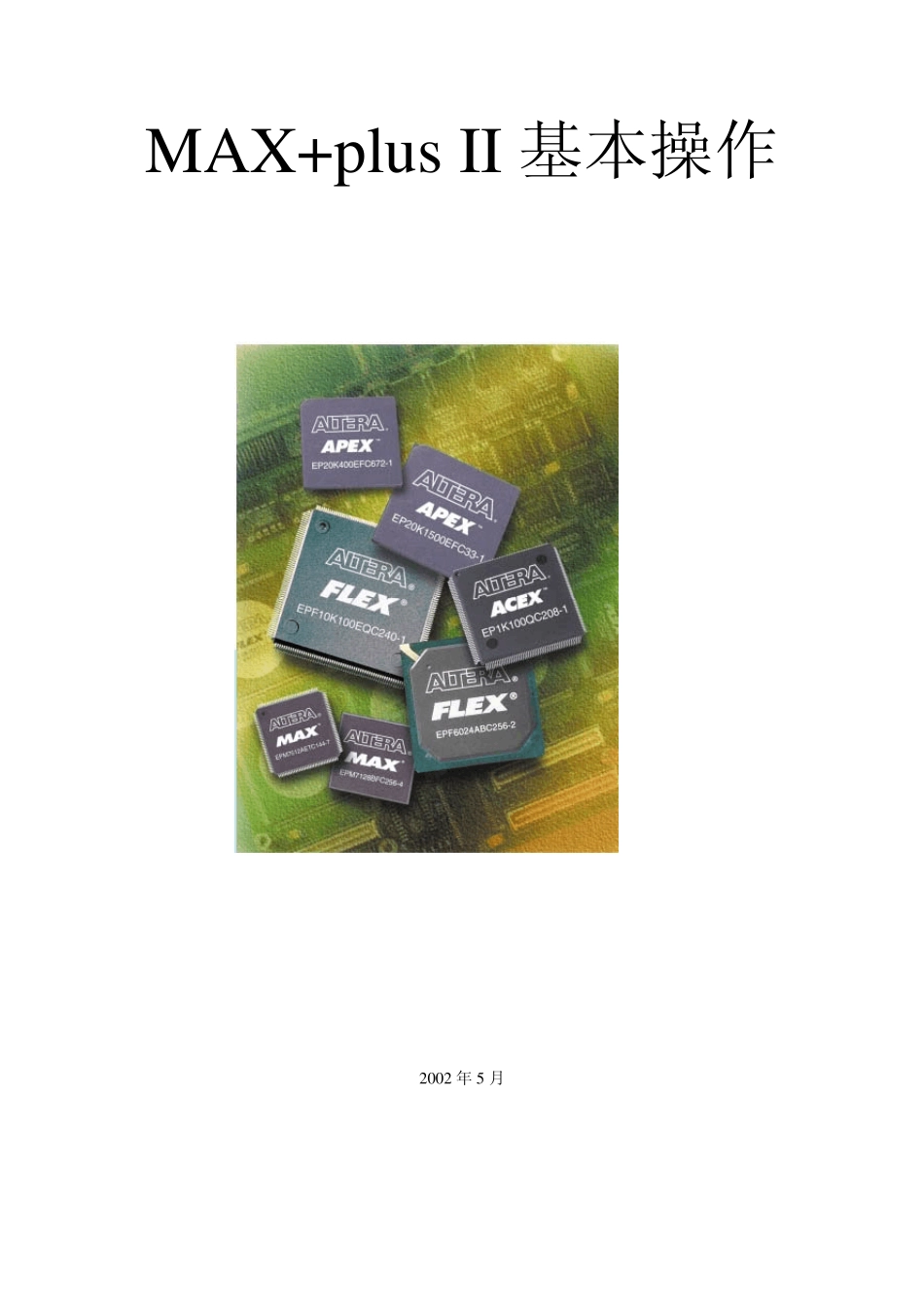

MAX+plus II 基本操作 2002 年 5 月 MaxPlus II 基本操作 1.1 MAX+plus II 概述 Altera 公司的MAX+plus II 软件是易学、易用的可编程逻辑器件开发软件。其界面友好，集成化程度高。本章以 MAX+PLUS II10.0 为例讲解该软件的使用。 Altera 公司为支持教育，专门为大学提供了学生版软件，其在功能上与商业版类似，仅在可使用的芯片上受到限制。以下为 10.0 Baseline 所具有的功能。 1.1.1 MAX+plus II 10.0(Baseline)的功能 1．支持的器件 所支持的器件有：EPF10K10, EPF10K10A, EPF10K20，EPF10K30A 以及 MAX® 7000系列（含 MAX 7000A, MAX 7000AE, MAX 7000E, MAX 7000S），EPM9320, EPM9320A, EPF8452A, and EPF8282A ，FLEX 6000/A 系列，MAX 5000 系列，ClassicTM 系列。 2．设计输入 常用的设计输入的方法有：通过 Max+plus II 图形编辑器，创建图形设计文件(gdf文件)；通过 Max+plus II 文本编辑器，使用 AHDL 语言，创建文本设计文件(.tdf)；使用VHDL 语言，创建文本设计文件(.vhd)；使用 Verilog HDL 语言，创建文本设计文件(.v)。还可以通过 Max+plus II 波形编辑器，创建波形设计文件(.wdf)。 3．设计编译 通过 Max+plus II 编译器完成，可检查项目是否有错，并对项目进行逻辑综合，然后配置到 Altera 器件中，同时产生报告文件、编程文件和用于后仿真的输出文件。 4．设计验证 通过 Max+plus II 的定时分析器进行时序分析、功能仿真、时序仿真和波形分析，生成标准文件，可以给第三方工具使用。 5．器件编程(Programming)和配置(Configuration) 6．在线帮助 1.1.2 系统要求 MAX+plus II 软件对计算机的要求较低：  操作系统：Windows 95/98 或 Windows NT 4.0；  安装所占空间：80 Mbytes；  内存要求：可用内存 48MB（物理内存及虚拟内存之和），其中物理内存至少 16MB。 - 2 - Max Plu s II 基本操作 1.2 MAX+plu s II10.0 的安装 1.2.1 MAX+plu s II 10.0 的安装 MAX+PLUS II10.0 的安装非常简单，只要按照安装向导操作即可。其安装步骤如下：(设安装在 D：盘) (1) 从 CD-ROM 中的baseline 目录下运行 setu p.ex e，出现图 1-1。 图 1-1 安装封面 在安装封面之后出现图 1-2。 图 1-2 安装准备 - 3 - Max Plu s II 基本操作 单击“Nex t>”出现另一窗口，在此窗...
