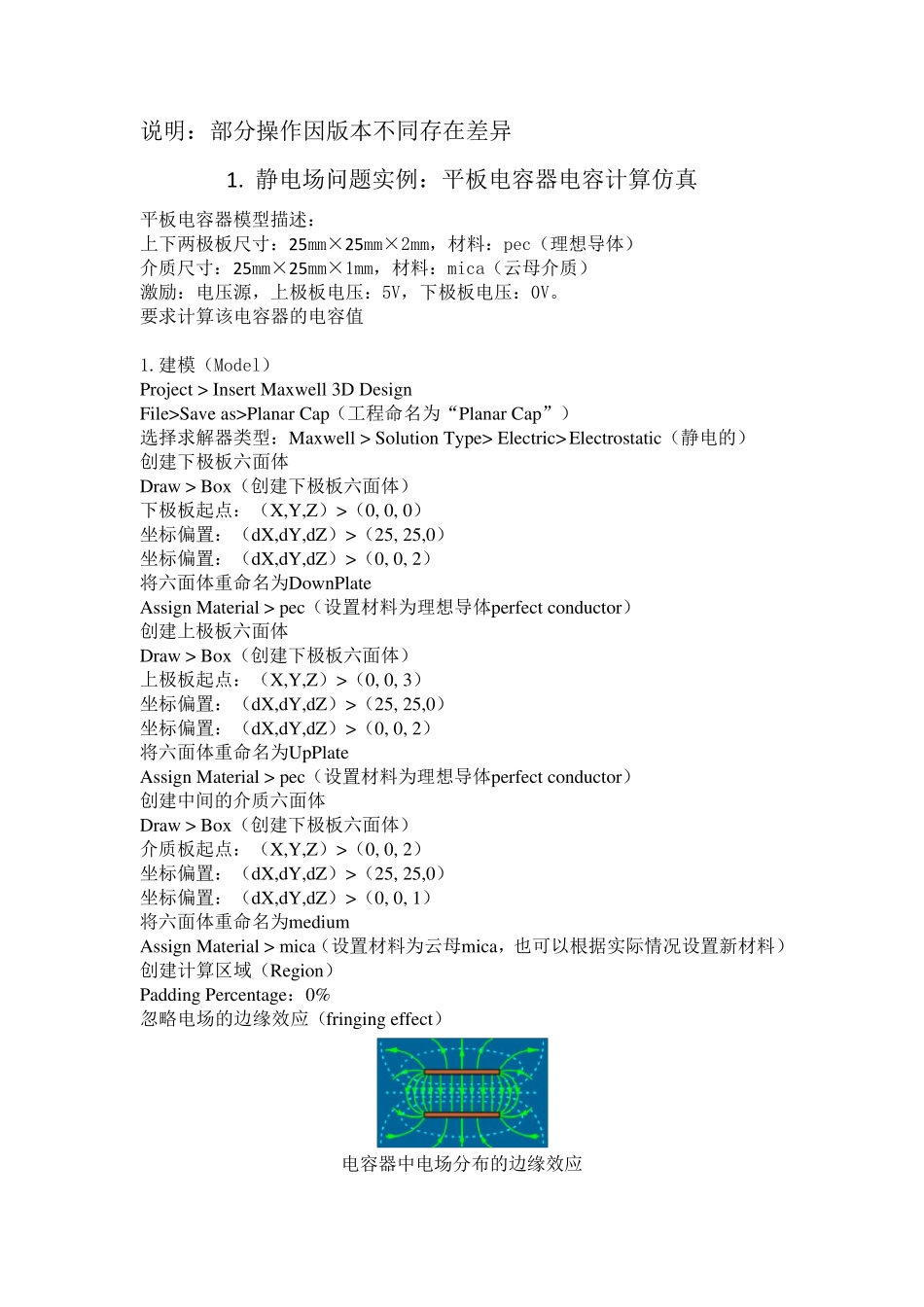

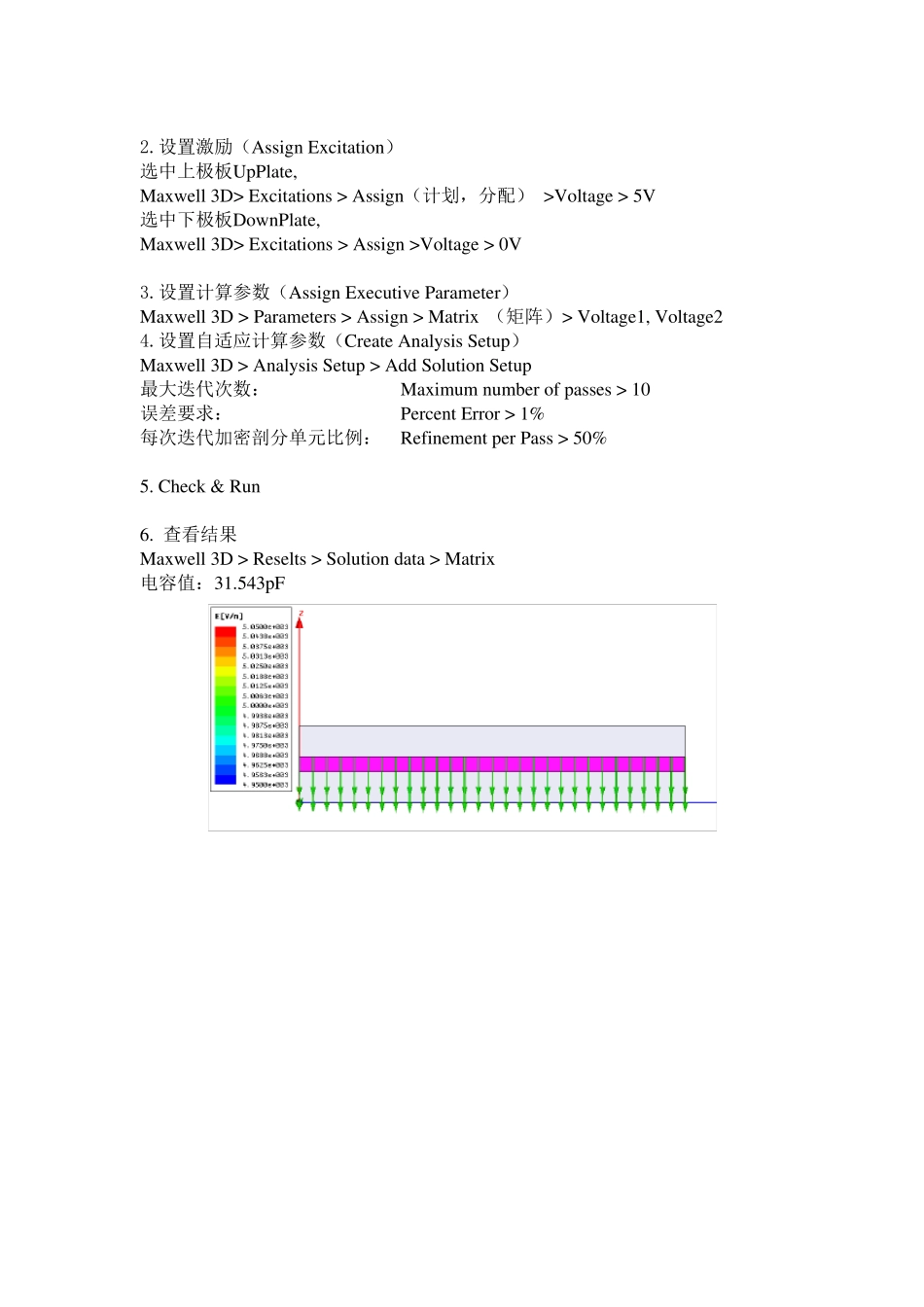

说明：部分操作因版本不同存在差异 1. 静电场问题实例：平板电容器电容计算仿真 平板电容器模型描述： 上下两极板尺寸：25mm×25mm×2mm，材料：pec（理想导体） 介质尺寸：25mm×25mm×1mm，材料：mica（云母介质） 激励：电压源，上极板电压：5V，下极板电压：0V。 要求计算该电容器的电容值 1.建模（Model） Project > Insert Maxwell 3D Design File>Save as>Planar Cap（工程命名为“Planar Cap”） 选择求解器类型：Maxwell > Solution Type> Electric> Electrostatic（静电的） 创建下极板六面体 Draw > Box（创建下极板六面体） 下极板起点：（X,Y,Z）>（0, 0, 0） 坐标偏置：（dX,dY,dZ）>（25, 25,0） 坐标偏置：（dX,dY,dZ）>（0, 0, 2） 将六面体重命名为DownPlate Assign Material > pec（设置材料为理想导体perfect conductor） 创建上极板六面体 Draw > Box（创建下极板六面体） 上极板起点：（X,Y,Z）>（0, 0, 3） 坐标偏置：（dX,dY,dZ）>（25, 25,0） 坐标偏置：（dX,dY,dZ）>（0, 0, 2） 将六面体重命名为UpPlate Assign Material > pec（设置材料为理想导体perfect conductor） 创建中间的介质六面体 Draw > Box（创建下极板六面体） 介质板起点：（X,Y,Z）>（0, 0, 2） 坐标偏置：（dX,dY,dZ）>（25, 25,0） 坐标偏置：（dX,dY,dZ）>（0, 0, 1） 将六面体重命名为medium Assign Material > mica（设置材料为云母mica，也可以根据实际情况设置新材料） 创建计算区域（Region） Padding Percentage：0% 忽略电场的边缘效应（fringing effect） 电容器中电场分布的边缘效应 2.设置激励（Assign Excitation） 选中上极板UpPlate, Maxwell 3D> Excitations > Assign（计划，分配） >Voltage > 5V 选中下极板DownPlate, Maxwell 3D> Excitations > Assign >Voltage > 0V 3.设置计算参数（Assign Executive Parameter） Maxwell 3D > Parameters > Assign > Matrix （矩阵）> Voltage1, Voltage2 4.设置自适应计算参数（Create Analysis Setup） Maxwell 3D > Analysis Setup > Add Solution Setup 最大迭代次数： Maximum number of passes > 10 误差要求： Percent Error > 1% 每次迭代加密剖分单元比例： Refinement per Pass > 50% 5. Check & Run 6. 查看结果 Ma...
