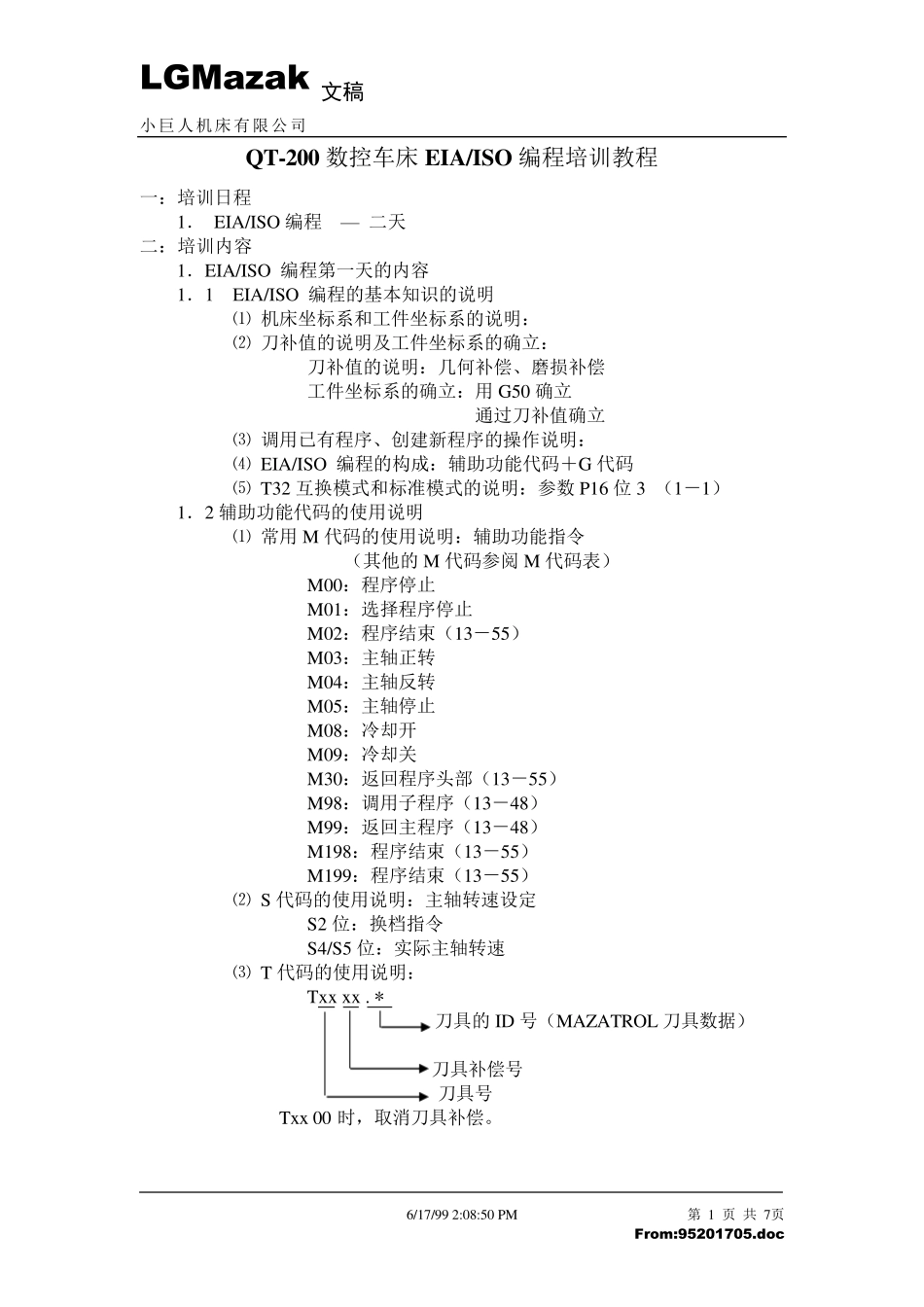

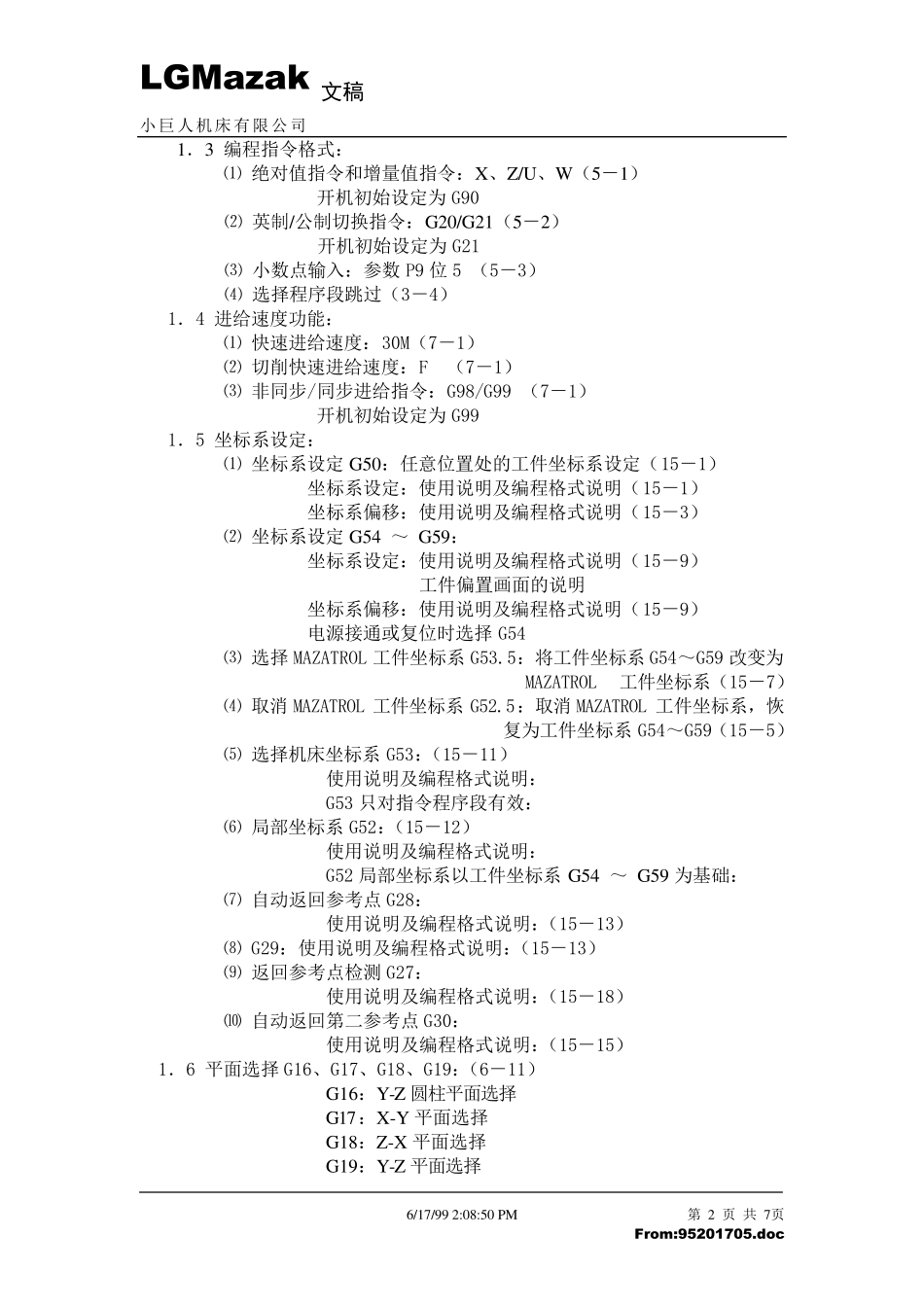

LGMazak 文稿 小巨人机床有限公司 6/17/99 2:08:50 PM 第 1 页 共 7页 From:95201705.doc QT-200 数控车床EIA/ISO 编程培训教程 一:培训日程 1. EIA/ISO 编程 — 二天 二:培训内容 1.EIA/ISO 编程第一天的内容 1.1 EIA/ISO 编程的基本知识的说明 ⑴ 机床坐标系和工件坐标系的说明: ⑵ 刀补值的说明及工件坐标系的确立: 刀补值的说明:几何补偿、磨损补偿 工件坐标系的确立:用 G50 确立 通过刀补值确立 ⑶ 调用已有程序、创建新程序的操作说明: ⑷ EIA/ISO 编程的构成:辅助功能代码+G 代码 ⑸ T32 互换模式和标准模式的说明:参数P16 位 3 (1-1) 1.2 辅助功能代码的使用说明 ⑴ 常用 M 代码的使用说明:辅助功能指令 (其他的M 代码参阅 M 代码表) M00:程序停止 M01:选择程序停止 M02:程序结束(13-55) M03:主轴正转 M04:主轴反转 M05:主轴停止 M08:冷却开 M09:冷却关 M30:返回程序头部(13-55) M98:调用子程序(13-48) M99:返回主程序(13-48) M198:程序结束(13-55) M199:程序结束(13-55) ⑵ S 代码的使用说明:主轴转速设定 S2 位:换档指令 S4/S5 位:实际主轴转速 ⑶ T 代码的使用说明: Txx xx . * 刀具的ID 号(MAZATROL 刀具数据) 刀具补偿号 刀具号 Txx 00 时,取消刀具补偿。 LGMazak 文稿 小巨人机床有限公司 6/17/99 2:08:50 PM 第 2 页 共 7页 From:95201705.doc 1.3 编程指令格式: ⑴ 绝对值指令和增量值指令:X、Z/U、W(5-1) 开机初始设定为 G90 ⑵ 英制/公制切换指令:G20/G21(5-2) 开机初始设定为 G21 ⑶ 小数点输入:参数 P9 位 5 (5-3) ⑷ 选择程序段跳过(3-4) 1.4 进给速度功能: ⑴ 快速进给速度:30M(7-1) ⑵ 切削快速进给速度:F (7-1) ⑶ 非同步/同步进给指令:G98/G99 (7-1) 开机初始设定为 G99 1.5 坐标系设定: ⑴ 坐标系设定 G50:任意位置处的工件坐标系设定(15-1) 坐标系设定:使用说明及编程格式说明(15-1) 坐标系偏移:使用说明及编程格式说明(15-3) ⑵ 坐标系设定 G54 ~ G59: 坐标系设定:使用说明及编程格式说明(15-9) 工件偏置画面的说明 坐标系偏移:使用说明及编程格式说明(15-9) 电源接通或复位时选择 G54 ⑶ 选择 MAZATROL 工件坐标系 G53.5:将工...
