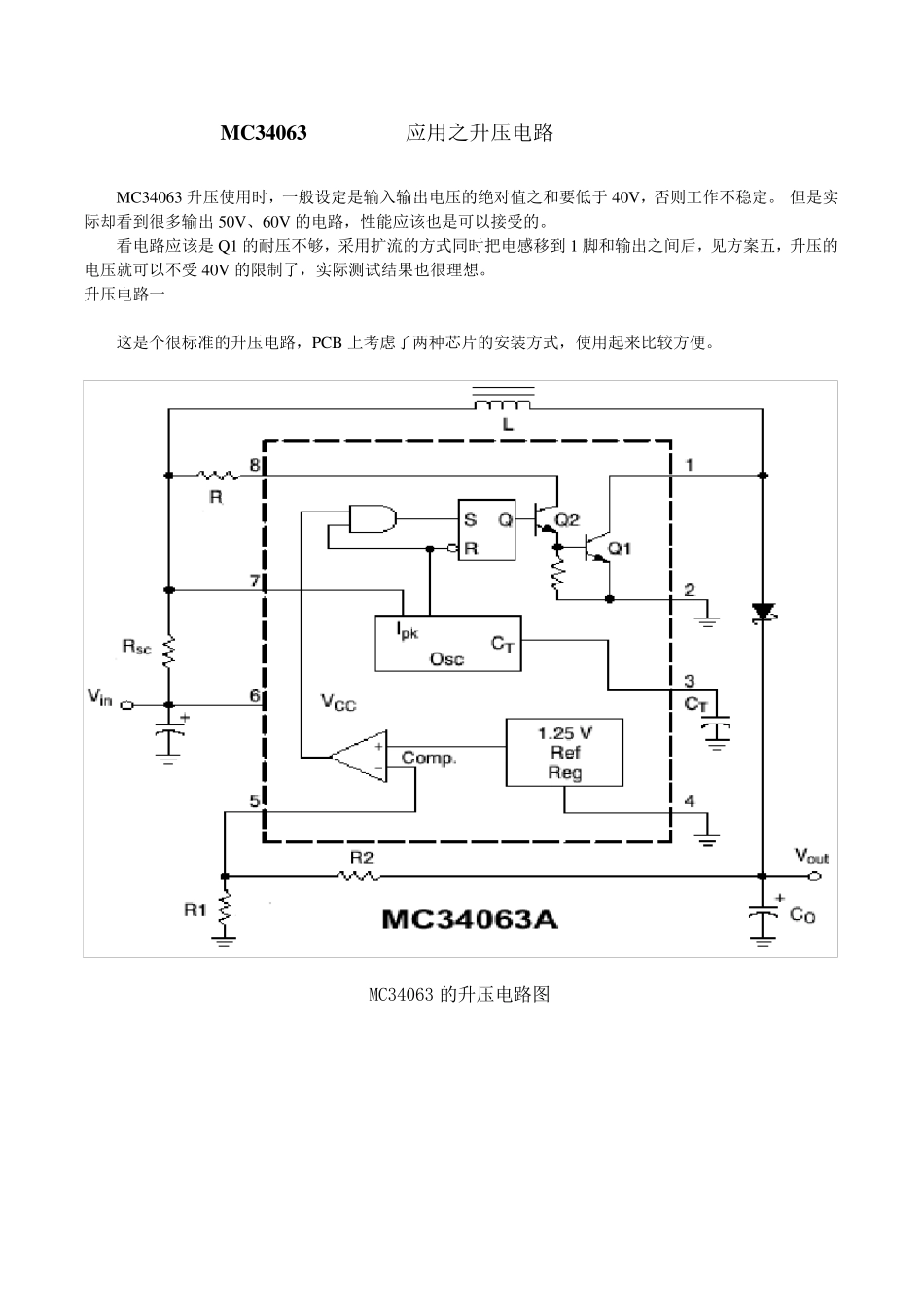

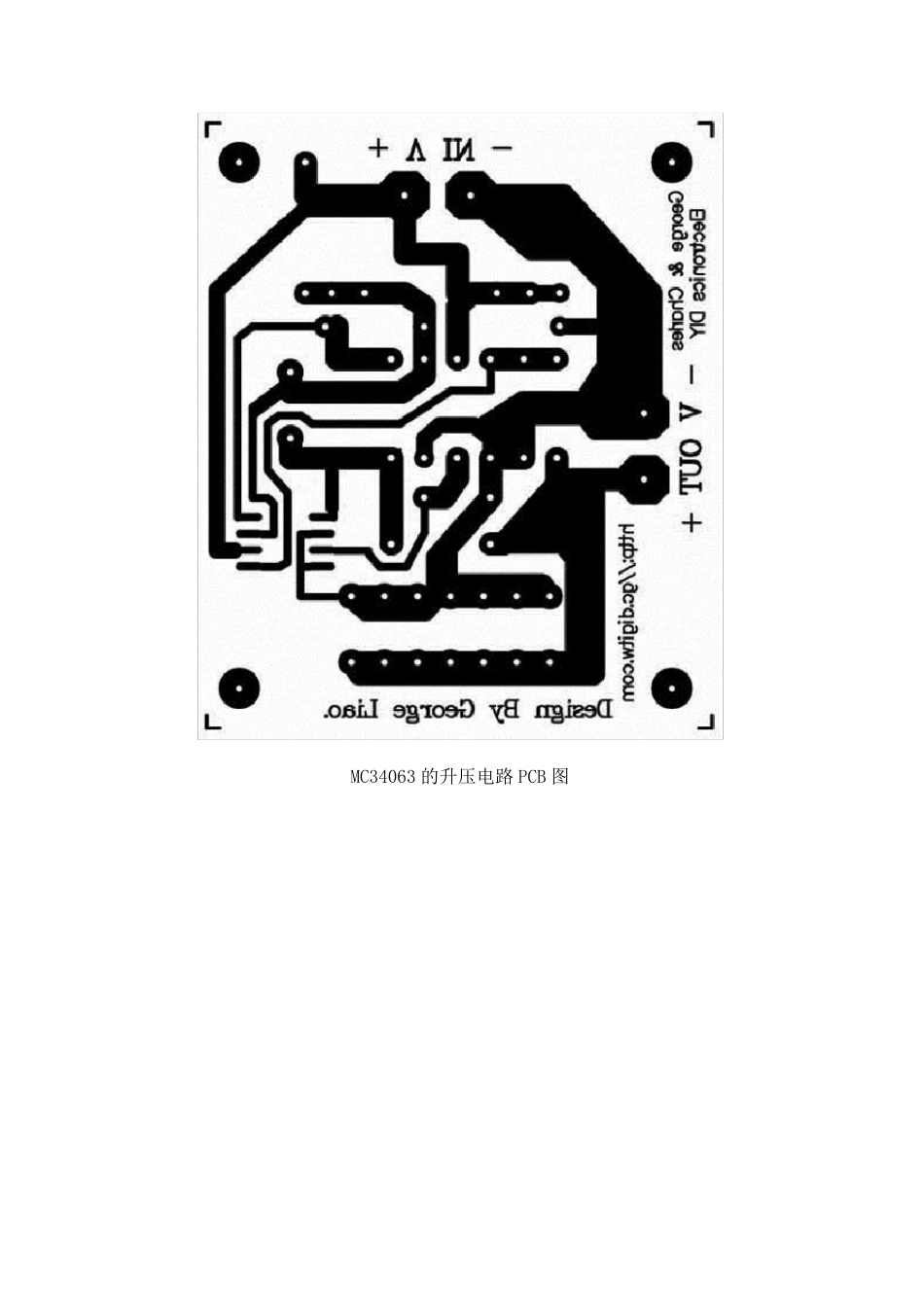

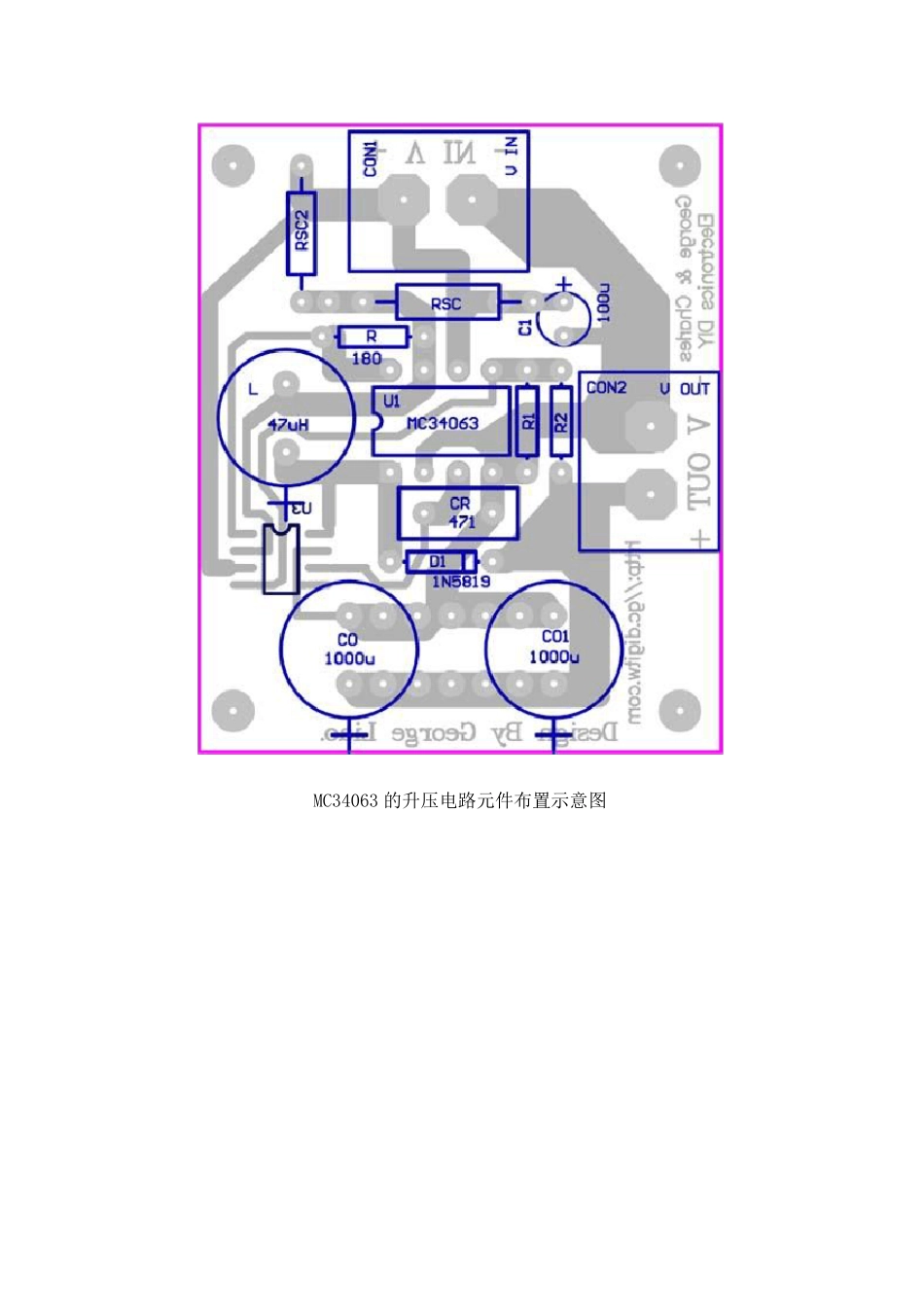

M C34063应用之升压电路 MC34063 升压使用时，一般设定是输入输出电压的绝对值之和要低于40V ，否则工作不稳定。 但是实际却看到很多输出50V 、60V 的电路，性能应该也是可以接受的。 看电路应该是Q 1 的耐压不够，采用扩流的方式同时把电感移到1 脚和输出之间后，见方案五，升压的电压就可以不受 40V 的限制了，实际测试结果也很理想。 升压电路一 这是个很标准的升压电路，PCB 上考虑了两种芯片的安装方式，使用起来比较方便。 MC34063 的升压电路图 MC34063 的升压电路 PCB 图 MC34063 的升压电路元件布置示意图 MC34063 的升压电路实物图 采用SMD 封装芯片的实物图 升压电路的元件数值选择可以通过计算得到，作为参考也很方便，下面是连接： http://gc.digitw.com/Program/MC34063/MC34063A%20design%20tool.htm 原文连接：http://gc.digitw .com/new _page_22.htm MC34063 的升压电路图 MC34063 的升压电路设计草图 MC34063 的升压电路布线示意图 MC34063 的升压电路实物图 升压电路 三 M C34063 的升压电路图 MC34063 的升压电路 PCB 参考 MC34063 的升压电路实物图 升压电路 四： M C34063 的升压电路图 M C34063 的升压电路实物图 1 M C34063 的升压电路实物图2 升压电路 五： M C34063 的升压电路成品机通电实验 M C34063 的升压电路线路图 元件清单 数量 型号 电路图标识 1 100µF/100V C1 1 22µF/100V C2 1 220µF/25V C3 1 3,3nF C4 1 0,1µF C5 1 1N4148 D1 1 BY233 D2 1 ZPY100V D3 1 Akku 6V 1,3Ah Panasonic G1 1 MC34063-DIL IC1 1 Jumper 3polig JP1 1 Meder dual Inline relay DIP05-2A72-21L K1 1 560µH realm ELT 09P560µ L1 1 470µH realm ELT 09P470µ L2 1 场效应管 IRF830 Q1 1 1k G 1 1 100 R2 2 1 R3, R4 1 330 R5 1 100k R6 1 Trimmer 50k R7 1 2k R8 1 Safety device 1A/T SI1 1 BC639 T1 1 6fach clamp 5mm raster X1... x5 1 Housing Teko 373 106x50x26mm Realm ELT TEKO373 M C34063 的升压实物图 1 M C34063 的升压电路实物图 2 MC34063 的升压电路PCB 元件布置 MC34063 的升压电路 PCB 铜箔面 M C34063 的升压电路的扩展使用，增加了负压输出 ←↑→↓
