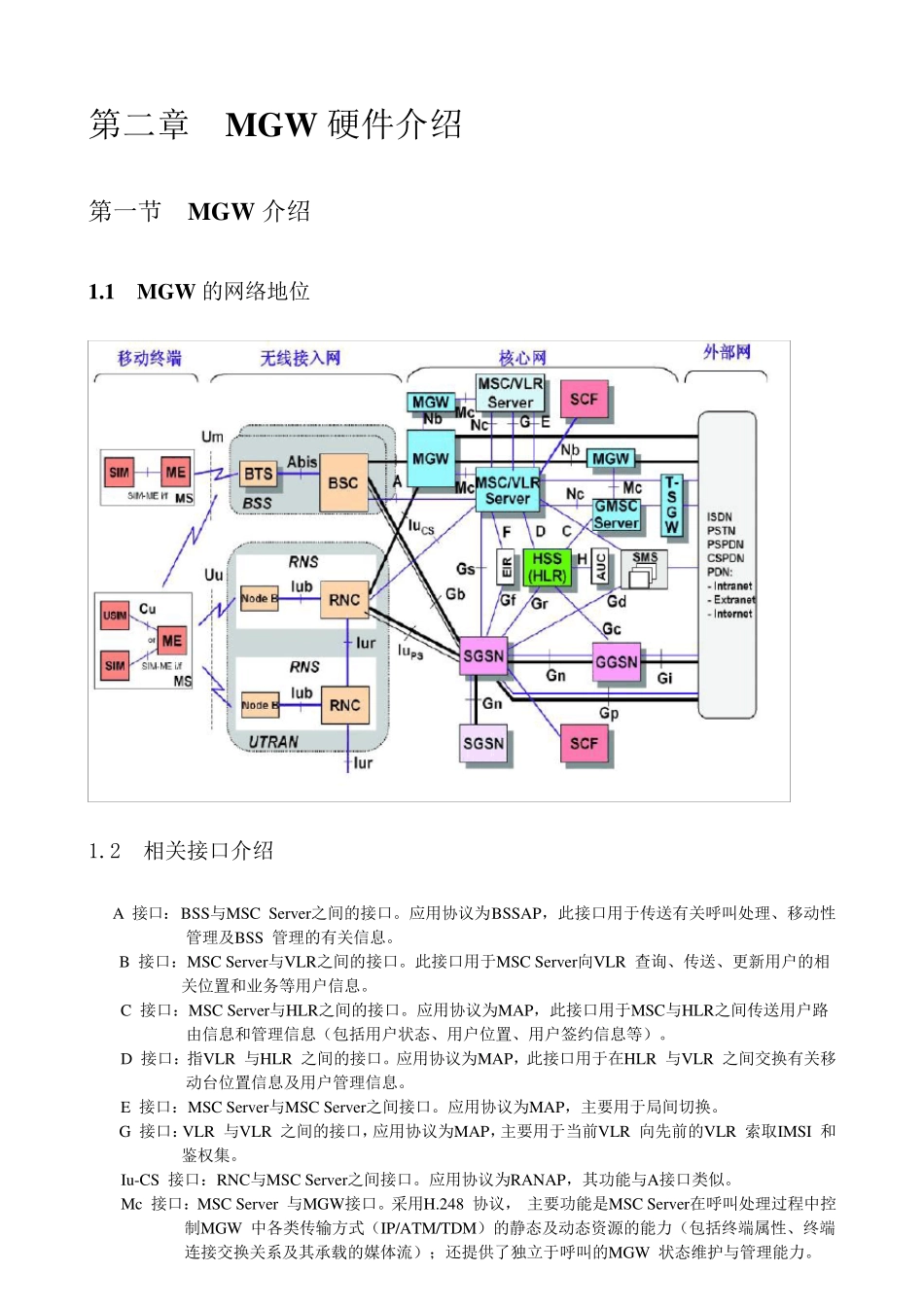

第二章 MGW 硬件介绍 第一节 MGW 介绍 1.1 MGW 的网络地位 1.2 相关接口介绍 A 接口:BSS与MSC Serv er之间的接口。应用协议为BSSAP,此接口用于传送有关呼叫处理、移动性管理及BSS 管理的有关信息。 B 接口:MSC Serv er与VLR之间的接口。此接口用于MSC Serv er向VLR 查询、传送、更新用户的相关位置和业务等用户信息。 C 接口:MSC Serv er与HLR之间的接口。应用协议为MAP,此接口用于MSC与HLR之间传送用户路由信息和管理信息(包括用户状态、用户位置、用户签约信息等)。 D 接口:指VLR 与HLR 之间的接口。应用协议为MAP,此接口用于在HLR 与VLR 之间交换有关移动台位置信息及用户管理信息。 E 接口:MSC Serv er与MSC Serv er之间接口。应用协议为MAP,主要用于局间切换。 G 接口:VLR 与VLR 之间的接口,应用协议为MAP,主要用于当前VLR 向先前的VLR 索取IMSI 和鉴权集。 Iu -CS 接口:RNC与MSC Serv er之间接口。应用协议为RANAP,其功能与A接口类似。 Mc 接口:MSC Serv er 与MGW接口。采用H.248 协议, 主要功能是MSC Serv er在呼叫处理过程中控制MGW 中各类传输方式(IP/ATM/TDM)的静态及动态资源的能力(包括终端属性、终端连接交换关系及其承载的媒体流);还提供了独立于呼叫的MGW 状态维护与管理能力。 Nc 接口:是指不同的MSC Serv er之间的接口。应用协议为BICC,为电路域业务提供独立于用户面承载技术及控制面信令传输技术的局间呼叫控制能力,实现不同网络之间的互通。 Nb接口:是指不同的MGW之间的接口。当采用ATM或者IP 承载方式时,应用层协议为NbUP;当采用TDM 承载方式时,无应用层的适配协议。该接口完成承载的控制与传输功能;支持业务数据的多种传输方式。 第二节 CPP硬件结构 2.1 CPP平台功能介绍 爱立信的媒体网关设备 MGW 是基于全新的连接层分组交换平台 CPP(Connectiv ity Packet Platform)。CPP 平台是爱立信公司专门为 2G/3G 系统开发的电信级高稳定连接层通用分组平台,可支持不同的传输技术 TDM/ATM/IP。MGW 位于核心网络的连接层的边缘,可支持不同标准的传输接口和速率。 MGW 有四大功能: 1)GSM/WCDMA 核心网络电路域的媒介流处理、转换功能; 2)完成 GSM/WCDMA 网络和其他网络(PSTN/PLMN)之间的互联互通; 3)可作信令网络中信令转接点 STP 和信令网关; 4)支持 AAL2 交换并可用作 ATM 交叉连...
