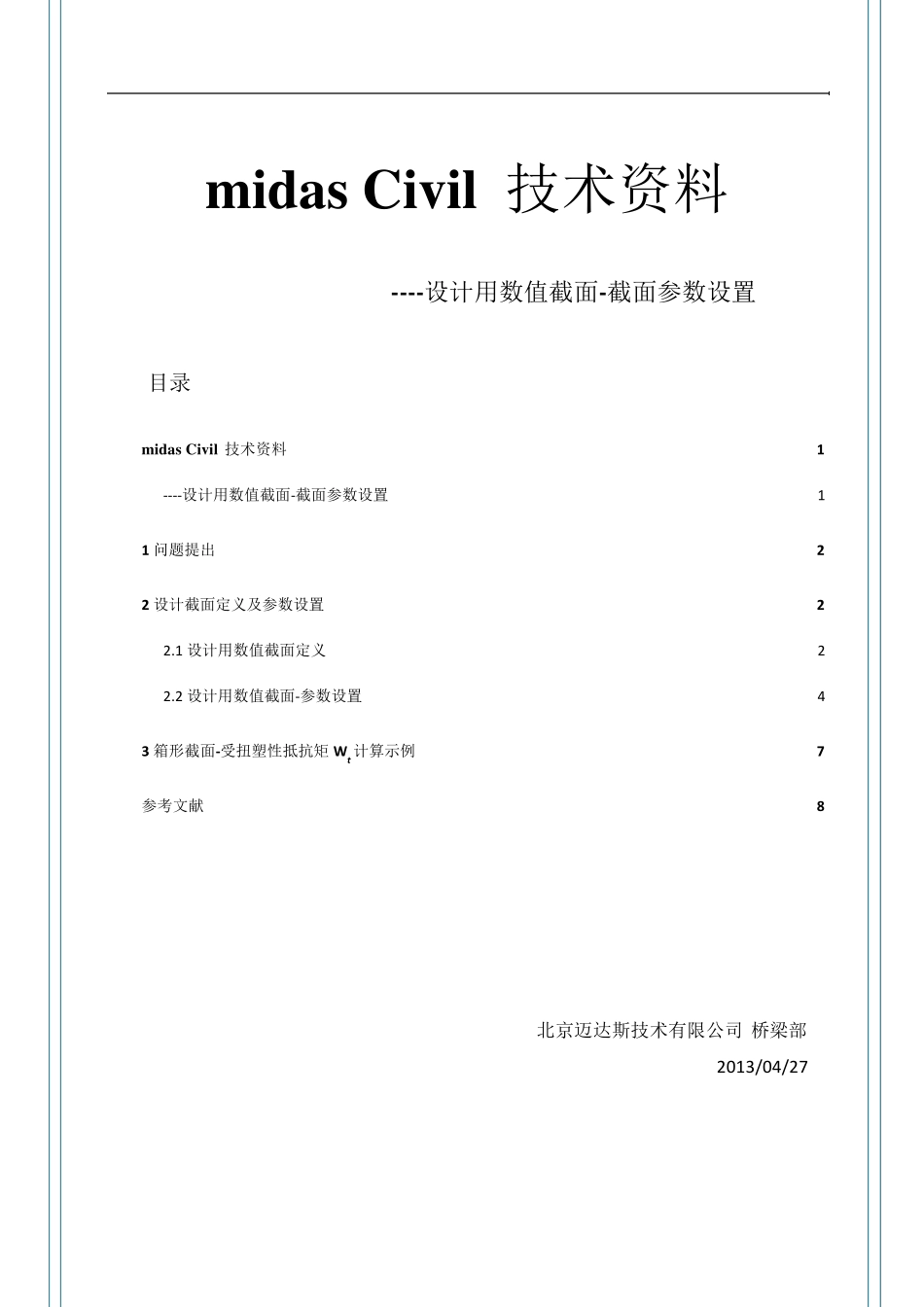

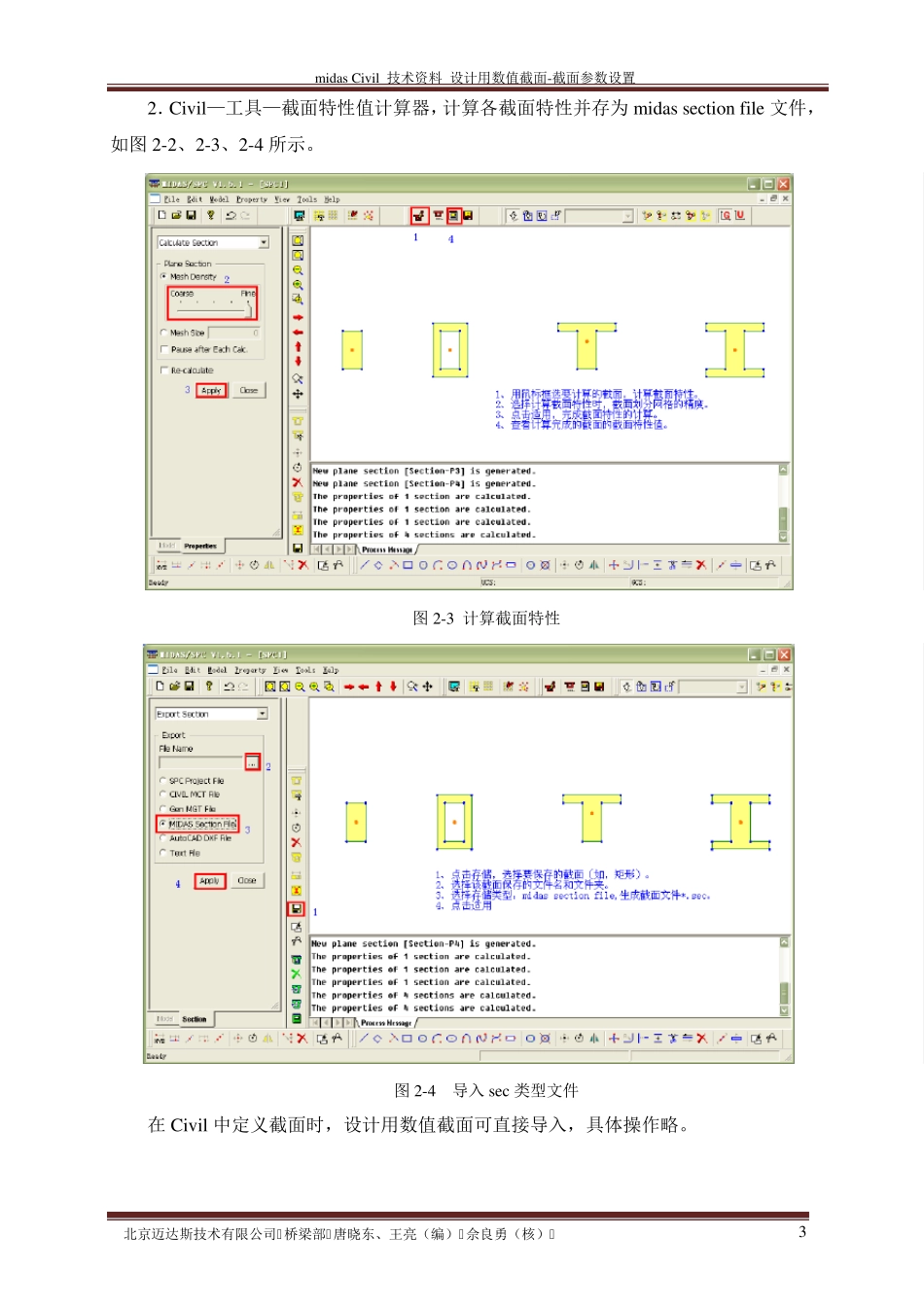

midas Civil 技术资料 - - - - 设计用数值截面- 截面参数设置 目录 midas Civil 技术资料 1 ----设计用数值截面-截面参数设置 1 1 问题提出 2 2 设计截面定义及参数设置 2 2.1 设计用数值截面定义 2 2.2 设计用数值截面-参数设置 4 3 箱形截面-受扭塑性抵抗矩 W t 计算示例 7 参考文献 8 北京迈达斯技术有限公司 桥梁部 2013/04/27 midas Civil 技术资料 设计用数值截面-截面参数设置 北京迈达斯技术有限公司 桥梁部 唐晓东、王亮（编） 佘良勇（核） 2 1 问题提出 设计用数值截面，矩形、T 形、I 形截面参数如何设置是非常重要的，关系到设计容许值的结果。大家可结合如下所述，对照规范公式进行理解。 2 设计截面定义及参数设置 2 .1 设计用数值截面定义 1．在 CAD 中绘制设计截面，如图 2-1 所示，并存为*.dxf 文件，分别为矩形、箱形、T 形、I 形。单位：m 图 2-1 截面参数设置-设计截面 图 2-2 创建截面 midas Civ il 技术资料 设计用数值截面-截面参数设置 北京迈达斯技术有限公司 桥梁部 唐晓东、王亮（编） 佘良勇（核） 3 2．Civ il—工具—截面特性值计算器，计算各截面特性并存为 midas section file 文件，如图 2-2、2-3、2-4 所示。 图 2-3 计算截面特性 图 2-4 导入 sec 类型文件 在 Civ il 中定义截面时，设计用数值截面可直接导入，具体操作略。 midas Civ il 技 术 资 料 设 计 用 数 值 截 面 -截 面 参 数 设 置 北 京 迈 达 斯 技 术 有 限 公 司 桥 梁 部 唐 晓 东 、 王 亮 （ 编 ） 佘 良 勇 （ 核 ） 4 2 .2 设 计 用 数 值 截 面 -参 数 设 置 1． 矩 形 截 面 图 2-5 矩 形 数 值 截 面 参 数 输 入 矩 形 可 看 做 只 有 中 腹 板 ， 无 翼 缘 厚 度 的 箱 形 截 面 来 理 解 设 计 截 面 参 数 的 输 入 。 （ 1） “ 设 计 参 数 ” 中 ： T1（ 上 翼 缘 厚 度 ） ， 填 入 一 个 可 忽 略 的 较 小 值 ， ； T2（ 下 翼 缘 厚 度 ） ， 填 写 0； BT（ 箱 形 截 面 外 腹 板 中 心 距 离 ） ， 填 写 0； 矩 形 截 面 该 值 不 起 作 用 ； HT（ 箱 形 截 面 上 、 下 翼 缘 的 中 心 距 离 ...
