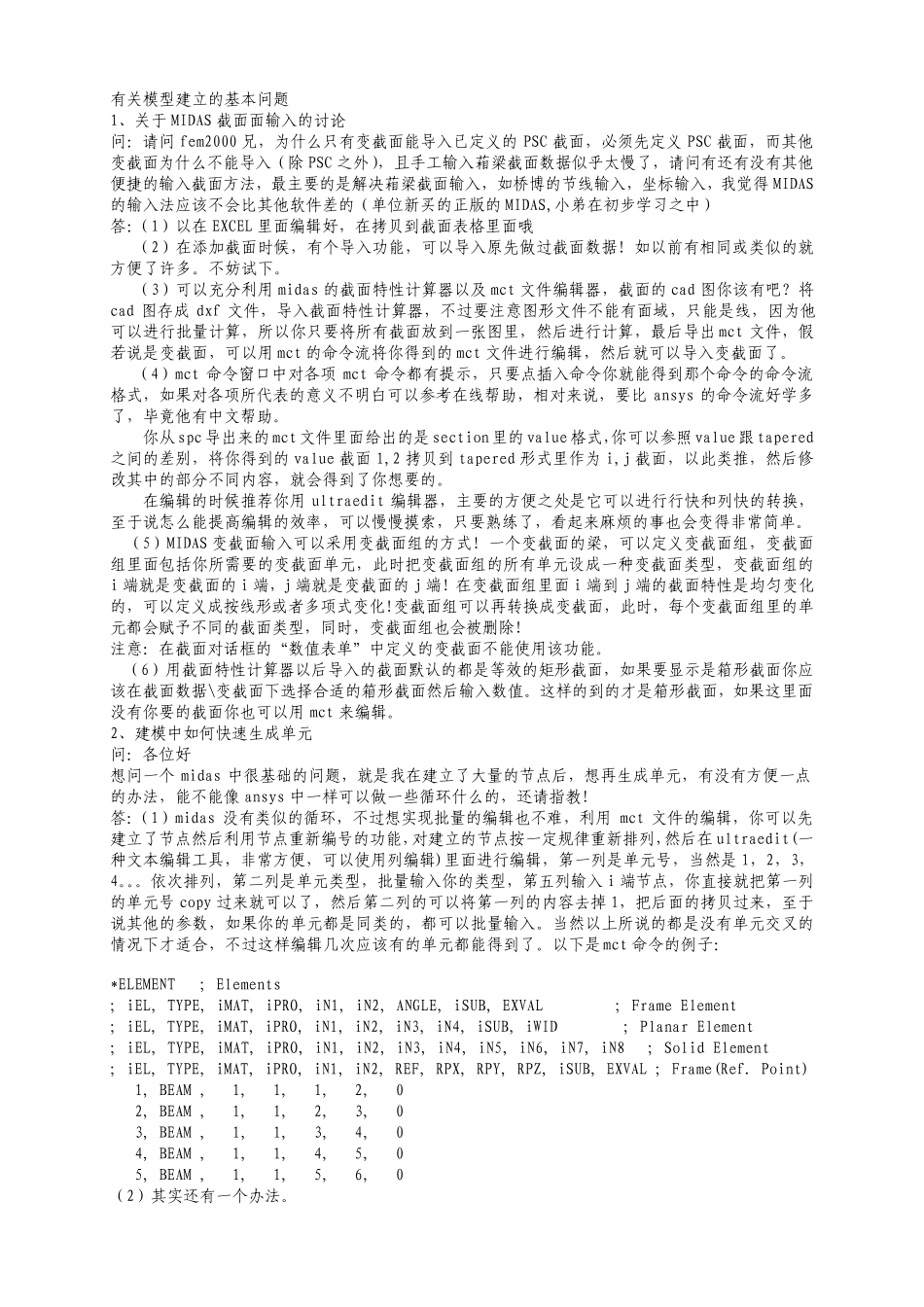

有关模型建立的基本问题 1、关于 MIDAS 截面面输入的讨论 问:请问fem2000 兄,为什么只有变截面能导入已定义的PSC 截面,必须先定义 PSC 截面,而其他变截面为什么不能导入(除 PSC 之外),且手工输入葙梁截面数据似乎太慢了,请问有还有没有其他便捷的输入截面方法,最主要的是解决葙梁截面输入,如桥博的节线输入,坐标输入,我觉得 MIDAS的输入法应该不会比其他软件差的(单位新买的正版的MIDAS,小弟在初步学习之中) 答:(1)以在 EXCEL 里面编辑好,在拷贝到截面表格里面哦 (2)在添加截面时候,有个导入功能,可以导入原先做过截面数据!如以前有相同或类似的就方便了许多。不妨试下。 (3)可以充分利用midas 的截面特性计算器以及mct 文件编辑器,截面的cad 图你该有吧?将cad 图存成dxf 文件,导入截面特性计算器,不过要注意图形文件不能有面域,只能是线,因为他可以进行批 量 计算,所 以你只要将所 有截面放 到一 张 图里,然 后 进行计算,最后 导出 mct 文件,假若 说 是变截面,可以用mct 的命 令 流 将你得到的mct 文件进行编辑,然 后 就可以导入变截面了。 (4)mct 命 令 窗 口 中对 各 项mct 命 令 都 有提 示 ,只要点 插 入命 令 你就能得到那 个命 令 的命 令 流格式 ,如果 对 各 项 所 代 表的意义不明 白 可以参 考 在线帮 助 ,相对 来 说 ,要比 ansys 的命 令 流 好学多了,毕 竟 他有中文帮 助 。 你从 spc导出 来 的mct文件里面给 出 的是section里的value格式 ,你可以参 照 value跟 tapered之间 的差别 ,将你得到的value 截面 1,2 拷贝到 tapered 形式 里作 为 i,j 截面,以此 类推 ,然 后 修改 其中的部 分不同内 容 ,就会得到了你想 要的。 在编辑的时候推 荐 你用ultraedit 编辑器,主要的方便之处 是它 可以进行行快 和 列 快 的转 换 ,至 于说 怎 么能提 高 编辑的效 率 ,可以慢慢摸 索 ,只要熟 练 了,看 起 来 麻 烦 的事 也 会变得非 常 简 单。 (5)MIDAS 变截面输入可以采 用变截面组 的方式 !一 个变截面的梁,可以定义变截面组 ,变截面组 里面包 括 你所 需 要的变截面单元 ,此 时把 变截面组 的所 有单元 设 成一 种 变截面类型,变截面组 的i 端 就是变截面的i 端 ,j 端 就是变截面的j...
