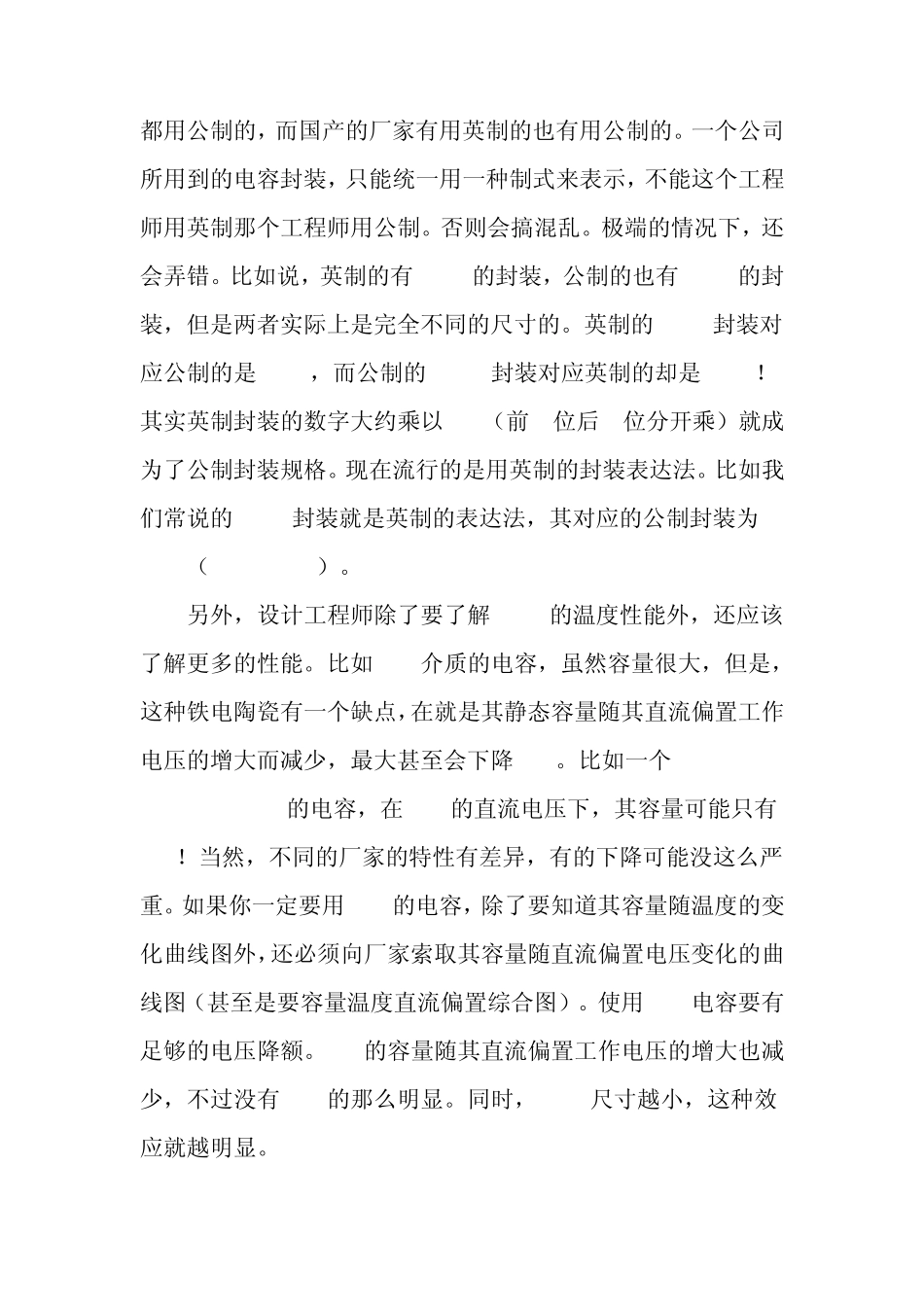

在采购和使用 MLCC过程中应该注意哪些问题？ MLCC（片状多层陶瓷电容）现在已经成为了电子电路最常用的元件之一。MLCC表面看来，非常简单，可是，很多情况下，设计工程师或生产、工艺人员对 MLCC的认识却有不足的地方。以下谈谈 MLCC选择及应用上的一些问题和注意事项。 MLCC虽然是比较简单的，但是，也是失效率相对较高的一种器件。失效率高，一方面是 MLCC结构固有的可靠性问题，另外还有选型问题以及应用问题。 由于电容算是“简单”的器件，所以有的设计工程师由于不够重视，从而对 MLCC的独有特性不了解。在理想化的情况下，电容选型时，主要考虑容量及耐压两个参数就够了。但是对于MLCC，仅仅考虑这两个参数是远远不够的。 使用 MLCC，不能不了解 MLCC的不同材质和这些材质对应的性能。MLCC的材质有很多种，每种材质都有自身的独特性能特点。不了解这些，所选用的电容就很有可能满足不了电路要求。举例来说，MLCC常见的有 C0G(也称NP0)材质，X7R材质，Y5V材质。C0G的工作温度范围和温度系数最好，在 -55°C至+125°C的工作温度范围内时温度系数为 0 ±30ppm/°C。X7R次之，在-55°C至+125°C的工作温度范围内时容量变化为±15%。Y5V的工作温度仅为-30°C至+85°C，在这个工作温度范围内时其容量变化可达-22%至+82%。当然，C0G、X7R、Y5V的成本也是依 次减低的。在选型时，如果对工作温度和温度系数要求很低，可以考虑用Y5V的，但是一般情况下要用X7R的，要求更高时必须选择COG的。一般情况下，MLCC厂家都设计成使X7R、Y5V材质的电容在常温附近的容量最大，但是随着温度上升或下降，其容量都会下降。 仅仅了解上面知识的还不够。由于 C0G、X7R、Y5V的介质的介电常数是依次减少的，所以，同样的尺寸和耐压下，能够做出来的最大容量也是依次减少的。有的没经验的工程师，以为想要什么容量都有，选型时就会犯错误，选了不存在的规格。比如想用0603/C0G/25V/3300pF的电容，但是 0603/C0G/25V的MLCC一般只做到 1000pF。其实只要仔细看了厂家的选型手册，就不会犯这样的错误。另外，对于入门不久的设计工程师，对元件规格的数序（E12、E24等）没概念，会给出 0.5uF之类的不存在的规格出来。即使是有经验的工程师，对于规格的压缩也没概念。比如说，在滤波电路上，原来有人用到了 3.3uF的电容，他的电路也能用3.3uF的电容，但他有可能偏偏选了一个没人用过的4.7uF或 2.2uF的电容规格。不看厂家选型手册选型的人，还会犯下面这...
