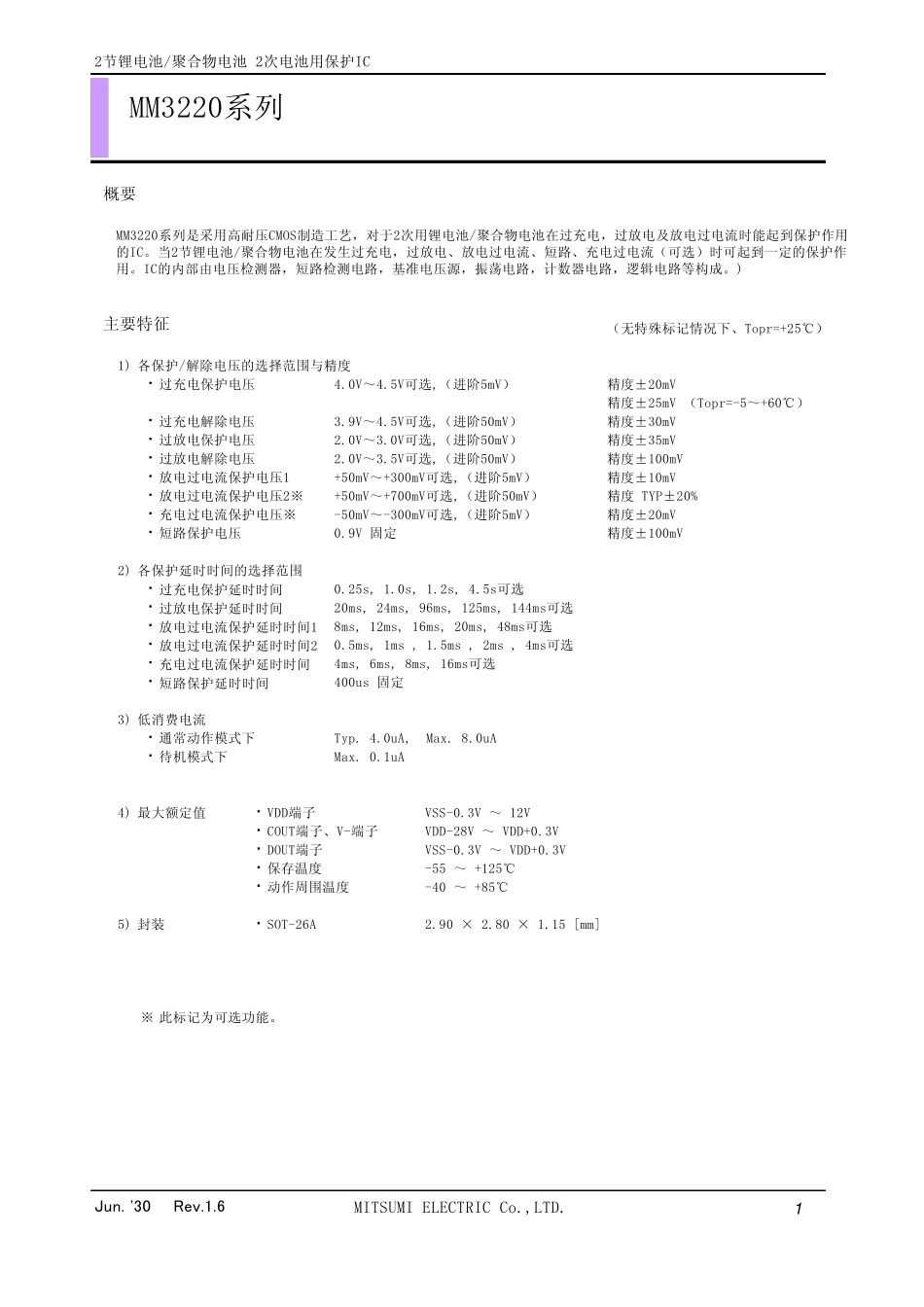

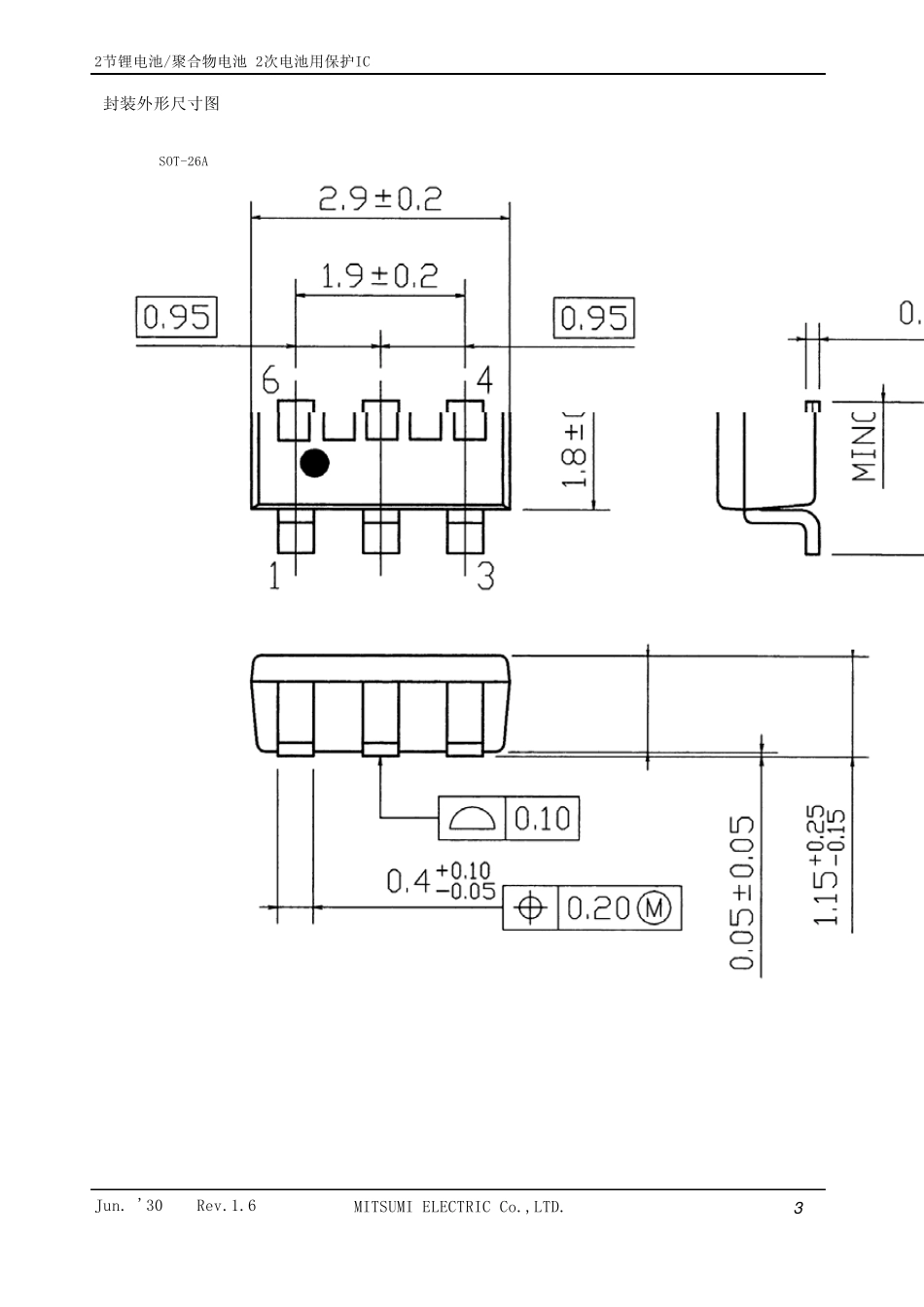

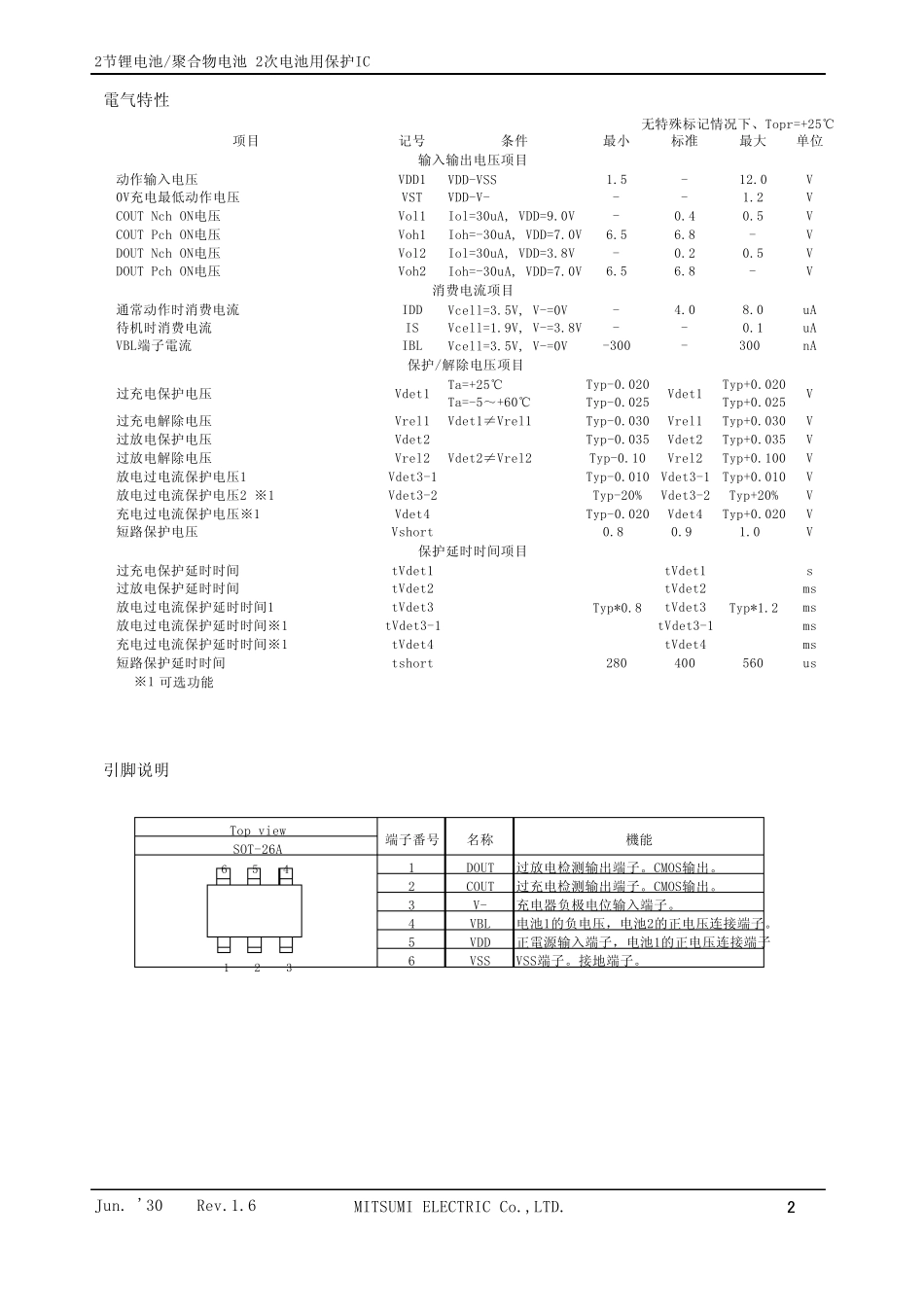

2节锂电池/聚合物电池 2次电池用保护IC（无特殊标记情况下、Topr=+25℃）1) 各保护/解除电压的选择范围与精度・ 过充电保护电压4.0V～4.5V可选,（进阶5mV）精度±20mV精度±25mV （Topr=-5～+60℃）・ 过充电解除电压3.9V～4.5V可选,（进阶50mV）精度±30mV・ 过放电保护电压2.0V～3.0V可选,（进阶50mV）精度±35mV・ 过放电解除电压2.0V～3.5V可选,（进阶50mV）精度±100mV・ 放电过电流保护电压1+50mV～+300mV可选,（进阶5mV）精度±10mV・ 放电过电流保护电压2※+50mV～+700mV可选,（进阶50mV）精度 TYP±20%・ 充电过电流保护电压※-50mV～-300mV可选,（进阶5mV）精度±20mV・ 短路保护电压0.9V 固定精度±100mV2) 各保护延时时间的选择范围・ 过充电保护延时时间0.25s, 1.0s, 1.2s, 4.5s可选・ 过放电保护延时时间20ms, 24ms, 96ms, 125ms, 144ms可选・ 放电过电流保护延时时间18ms, 12ms, 16ms, 20ms, 48ms可选・ 放电过电流保护延时时间20.5ms, 1ms , 1.5ms , 2ms , 4ms可选・ 充电过电流保护延时时间4ms, 6ms, 8ms, 16ms可选・ 短路保护延时时间400us 固定3) 低消费电流・ 通常动作模式下Typ. 4.0uA, Max. 8.0uA・ 待机模式下Max. 0.1uA 4) 最大额定值・ VDD端子VSS-0.3V ～ 12V・ COUT端子、V-端子VDD-28V ～ VDD+0.3V・ DOUT端子VSS-0.3V ～ VDD+0.3V・ 保存温度-55 ～ +125℃・ 动作周围温度-40 ～ +85℃5) 封装・ SOT-26A2.90 × 2.80 × 1.15 [mm]※ 此标记为可选功能。Jun. '30 Rev.1.6MM3220系列是采用高耐压CMOS制造工艺，对于2次用锂电池/聚合物电池在过充电，过放电及放电过电流时能起到保护作用的IC。当2节锂电池/聚合物电池在发生过充电，过放电、放电过电流、短路、充电过电流（可选）时可起到一定的保护作用。IC的内部由电压检测器，短路检测电路，基准电压源，振荡电路，计数器电路，逻辑电路等构成。)MM3220系列 概要 主要特征MITSUMI ELECTRIC Co.,LTD.12节锂电池/聚合物电池 2次电池用保护IC无特殊标记情况下、Topr=+25℃※1 可选功能Jun. '30 Rev.1.6tVdet1过放电检测输出端子。CMOS输出。名称过充电检测输出端子。CMOS输出。VSS端子。接地端子。VDD正電源输入端子，电池1的正电压连接端子機能V-放电过电流保护延时时间※1tVdet3-16SOT-26ATop view端子番号5VSS充电器负极电位输入端子。DOUT1COUT423VBLV6.8-V0.20.5Iol=30uA, ...
