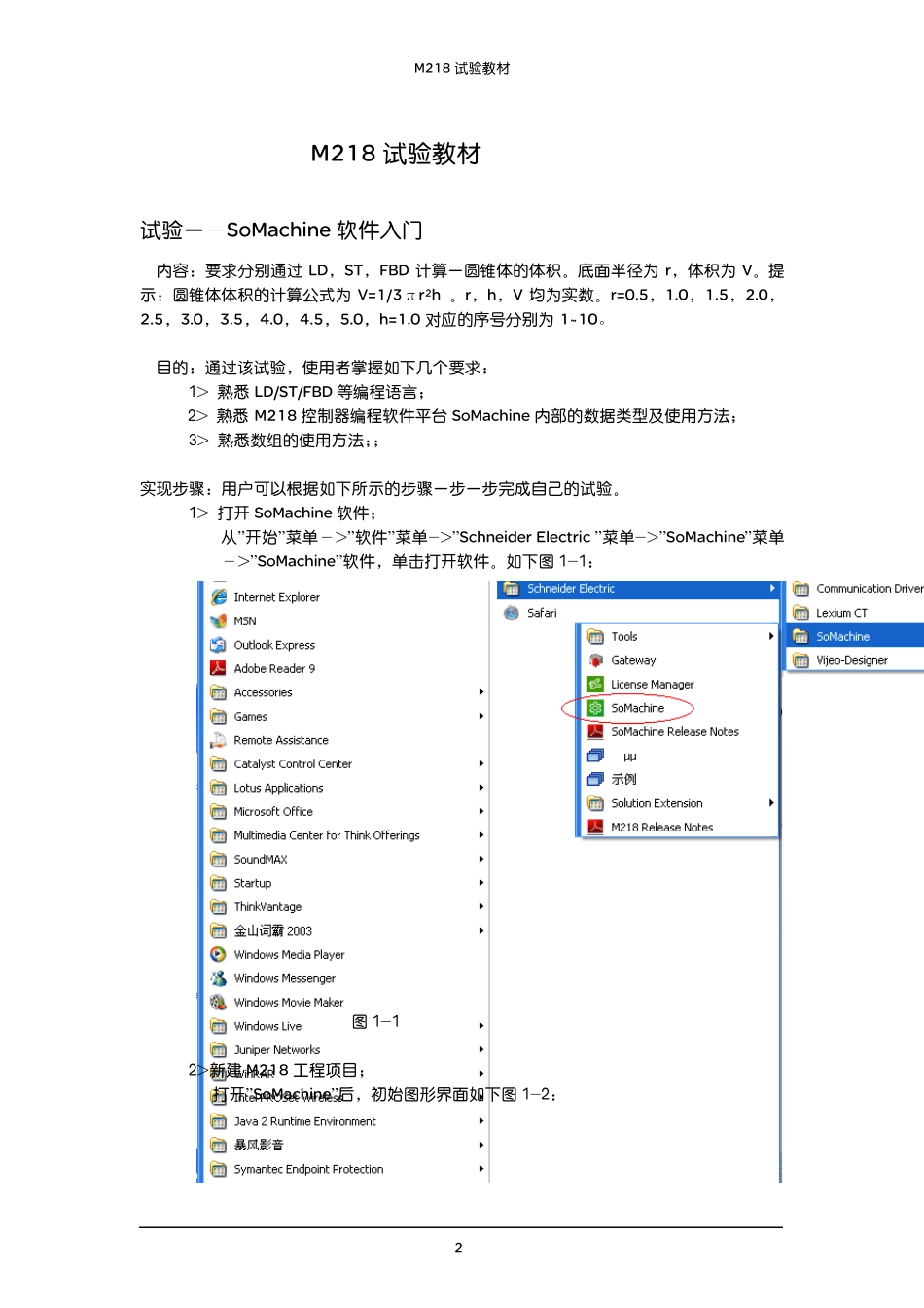

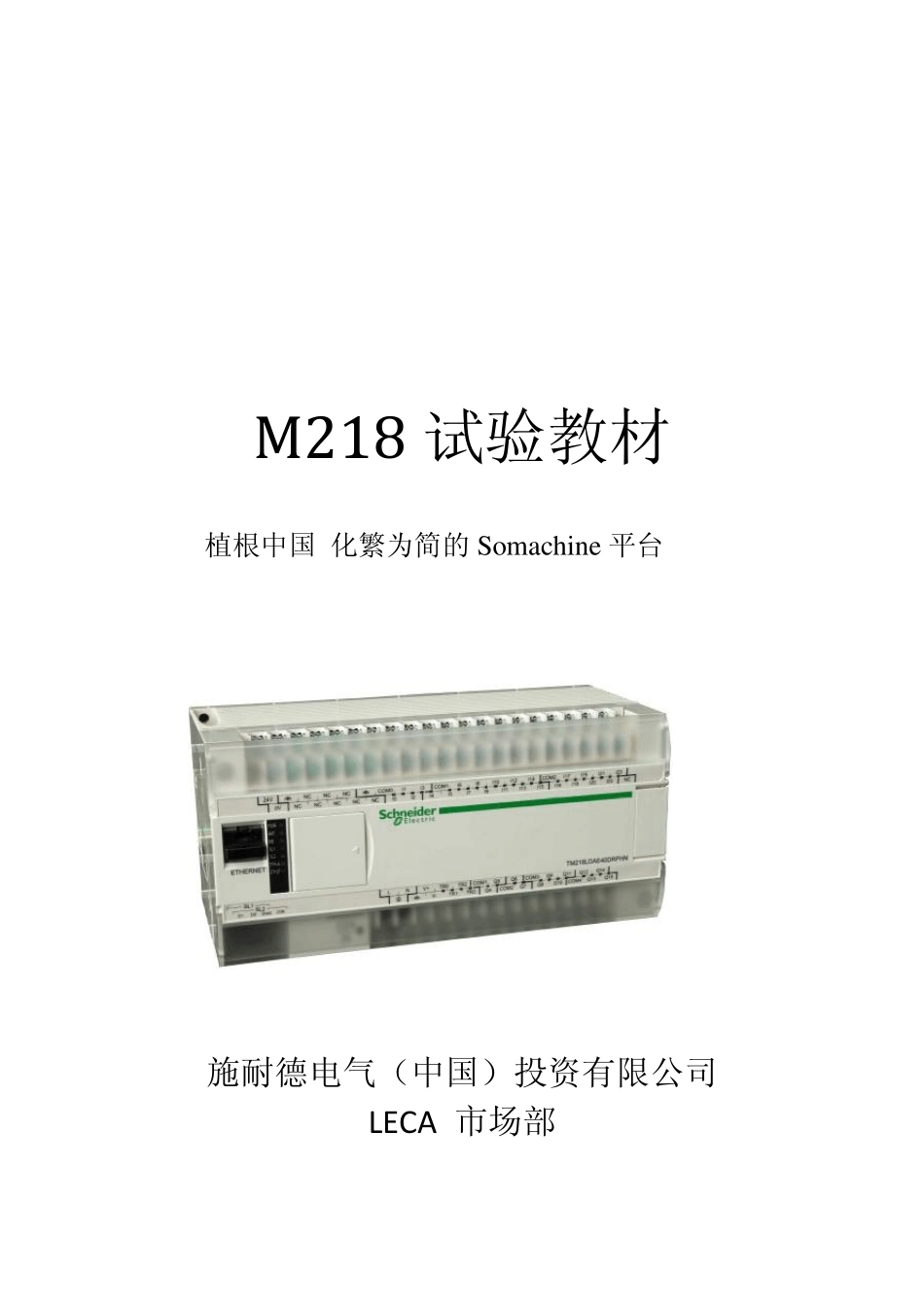

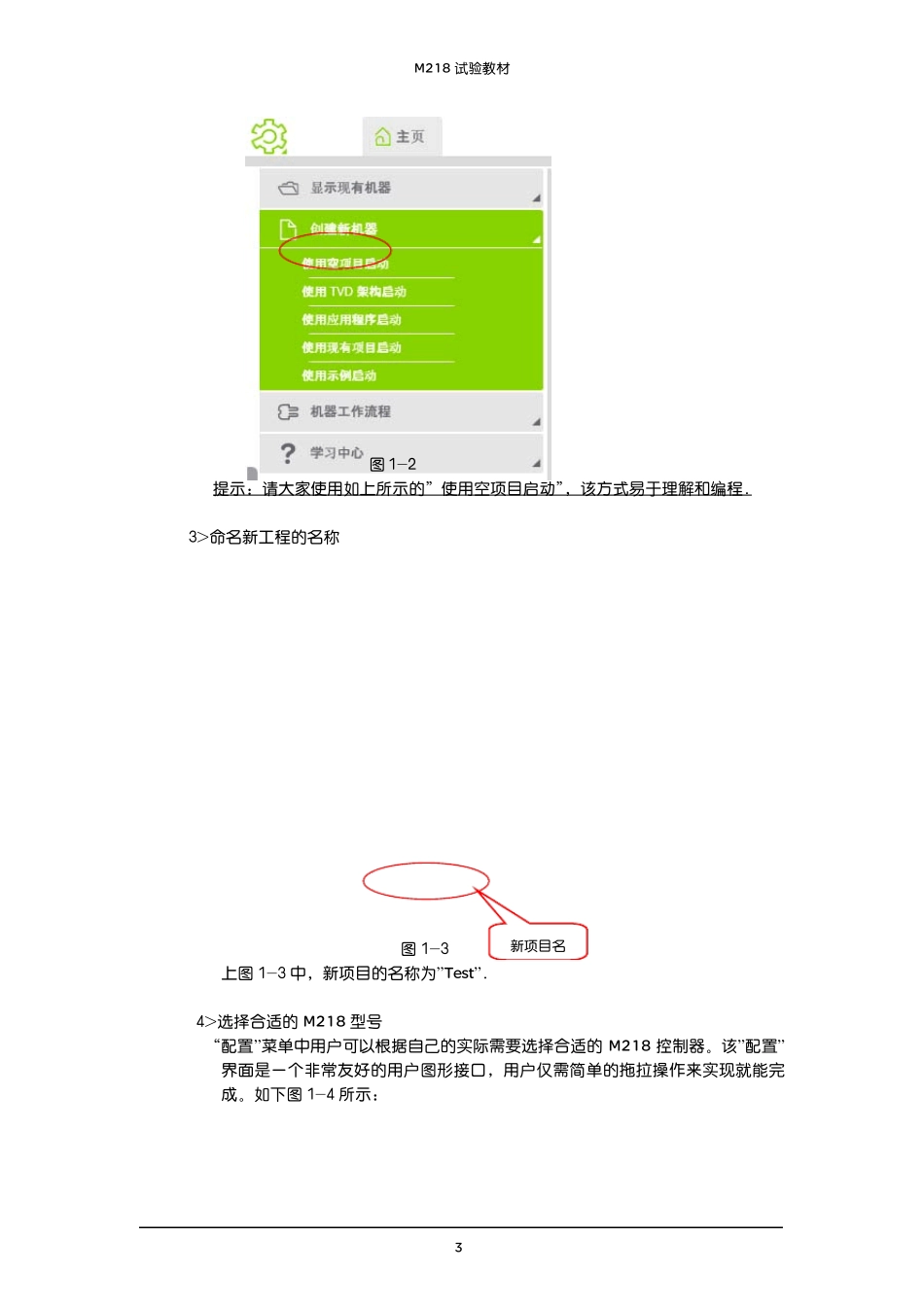

M 2 18 试验教材 植根中国 化繁为简的Somachine 平台 施耐德电气（中国）投资有限公司 LECA 市场部 M218 试 验 教 材 2 M218 试 验 教 材 试 验 一 － SoMachine 软 件 入 门 内 容 ： 要 求 分 别 通 过LD， ST， FBD 计 算 一 圆 锥 体 的 体 积 。底面半径为 r， 体 积 为 V。提示： 圆 锥 体 体 积 的 计 算 公式为 V=1/3πr2h 。r， h， V 均为实数。r=0.5， 1.0， 1.5， 2.0，2.5， 3.0， 3.5， 4.0， 4.5， 5.0， h=1.0 对应的 序号分 别 为 1~10。 目的 ： 通 过 该试 验 ， 使用者掌握如下几个要 求 ： 1> 熟悉 LD/ST/FBD 等编程语言； 2> 熟悉 M218 控制器编程软 件 平台 SoMachine 内 部的 数据类型及使用方法； 3> 熟悉数组的 使用方法;; 实现步骤： 用户可以根据如下所示的 步骤一 步一 步完成自己的 试 验 。 1> 打开 SoMachine 软 件 ； 从” 开始” 菜单－ >” 软 件 ” 菜单->” Schneider Electric ” 菜单->” SoMachine” 菜单－ >” SoMachine” 软 件 ， 单击打开软 件 。如下图 1-1： 图 1-1 2>新建 M218 工程项目； 打开” SoMachine” 后， 初始图形界面如下图 1-2： M218 试 验 教 材 3 图 1-2 提 示 ： 请 大 家 使 用 如 上 所 示 的 ” 使 用 空 项 目 启 动 ”， 该 方 式 易 于 理 解 和 编 程 . 3>命 名 新 工 程 的 名 称 图 1-3 上 图 1-3 中 ， 新 项 目 的 名 称 为 ”Test”. 4>选 择 合 适 的M218 型 号 “ 配 置 ”菜 单 中 用 户 可 以 根 据 自 己 的 实 际 需 要 选 择 合 适 的M218 控 制 器 。该 ”配 置 ”界面是一个非常友好的 用 户 图 形接口， 用 户 仅需 简单 的 拖拉操作来实 现就能完成。如 下图 1-4 所 示 : 新 项 目 名M218 试 验 教 材 4 图 1-4 5>编 制 程 序 配 置 M218 完 成 后 ， 进 入 到 ”程 序 ”界 面 ， 可 以 对 名 为 ”MyPOU”的 程 序 进 行 编 程 ，如 下 图 所 示 。 图 1-5 注意： 本例中，仅要求用户掌握必要的 编 程 语言用法和寻址方式，没有涉及到 硬件地址的 编 址。 上图1-5 中， ”MyPOU”是 SoMachi...
