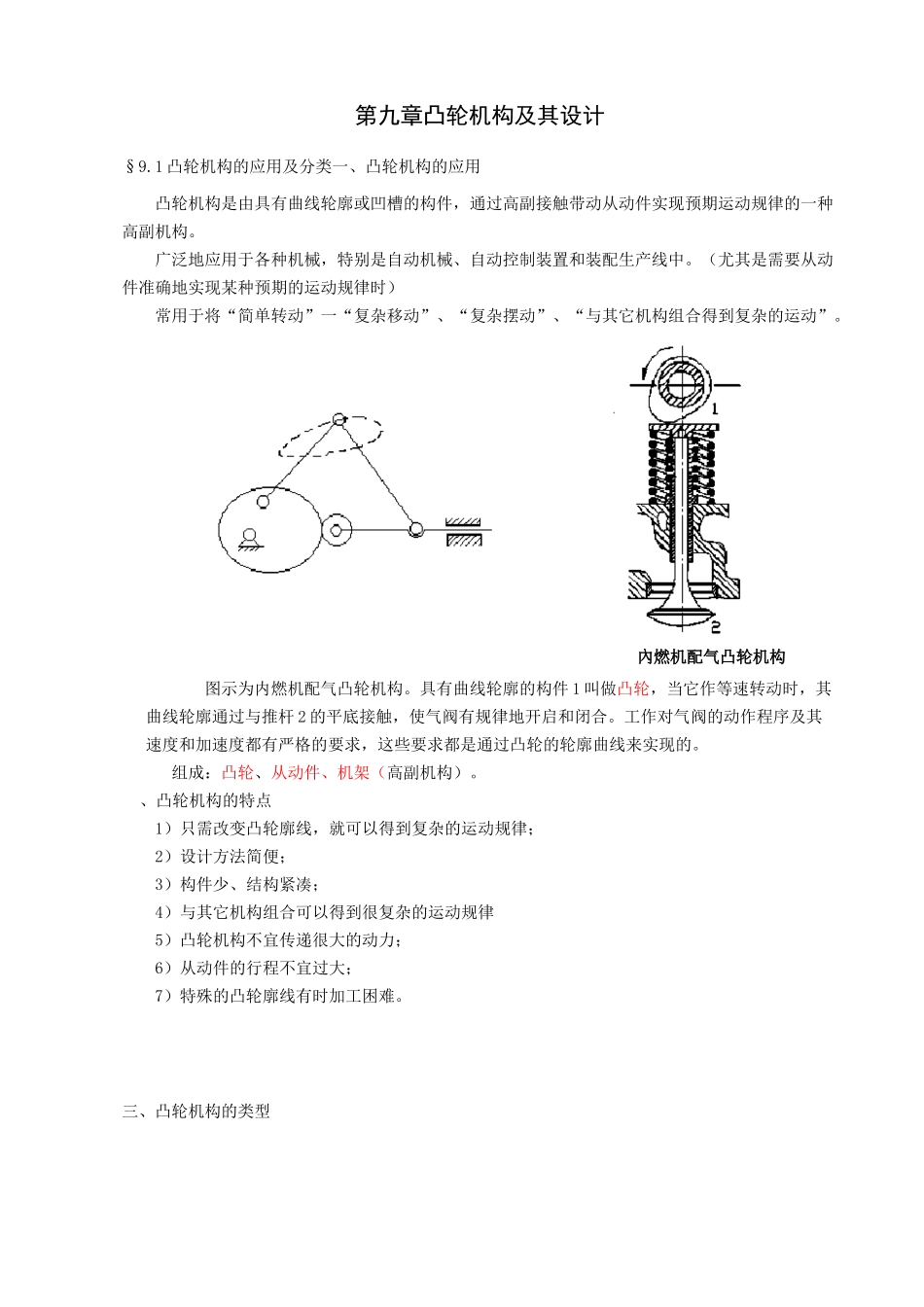

本次课题：凸轮机构及其设计教学要求：1、了解凸轮机构的类型、特点和应用；2、了解常用运动规律特点及其选择原则，按给定的运动规律图解绘制其 S-巾曲线3、掌握凸轮廓线设计的基本原理4、掌握图解法设计凸轮轮廓及凸轮机构压力角与基圆半径的关系5、了解用解析法设计凸轮廓线重点：推杆常用运动规律的特点及其选择原则；凸轮廓线设计的基本原理；凸轮轮廓曲线的绘制；压力角与基圆半径的关系难点：反转法的理解教学手段及教具：多媒体教学讲授内容及时间分配：本章讲授 5 学时，主要内容如下：1.凸轮机构的特点、应用及分类2•从动件常用运动规律：多项式类（n=1;n=2）,余弦加速度3. 凸轮廓线设计的基本原理一一反转法4. 用作图法设计凸轮廓线：直动、对心、偏置、尖底、滚子、平底、摆动、柱体凸轮。5. 用解析法设计凸轮廓线：偏置直动滚子、直动平底、摆动6. 凸轮机构基本尺寸的确定：直动从动件凸轮机构压力角与基圆半径的关系、滚子半径的选择、平底尺寸的确定。课后作业基本运动规律位移线图的几何绘图、偏置直动滚子（或平底）从动件凸轮廓线设计、摆动从动件凸轮廓线设计的图解法，给定凸轮机构的反求问题。阅读指南从动件的运动规律是现代凸轮机构设计中非常重要的问题之一，组合型运动规律往往可以获得较好的动力性能，关于改进的梯形加速度、改进的正弦加速度和一些组合型运动规律、复杂多项式运动规律可参阅：《凸轮机构的现代设计》邹慧君、董师予编著上海：上海交通大学出版社 1991。凸轮机构基本参数选择不当，则可能造成压力角过大或产生运动失真，本书不仅推导出各种凸轮机构的压力角与基本尺寸的关系，还给出了反映各种凸轮机构压力角与基本尺寸的关系的诺模图。对于高速凸轮的设计是将其认为一个弹性系统来分析，关于高速凸轮的真实运动情况，以及凸轮-从动件系统振动的原因和减振的途径，可参阅：《机械动力学》张策编著北京：高等教育出版社 2000凸轮优化设计、计算机辅助设计和专家系统建立等方面可参阅：《凸轮机构设计》赵韩、丁爵增北京：高等教育出版社 1993第九章凸轮机构及其设计§9.1 凸轮机构的应用及分类一、凸轮机构的应用凸轮机构是由具有曲线轮廓或凹槽的构件，通过高副接触带动从动件实现预期运动规律的一种高副机构。广泛地应用于各种机械，特别是自动机械、自动控制装置和装配生产线中。（尤其是需要从动件准确地实现某种预期的运动规律时）常用于将“简单转动”一“复杂移动”、“复杂摆动”、“...
