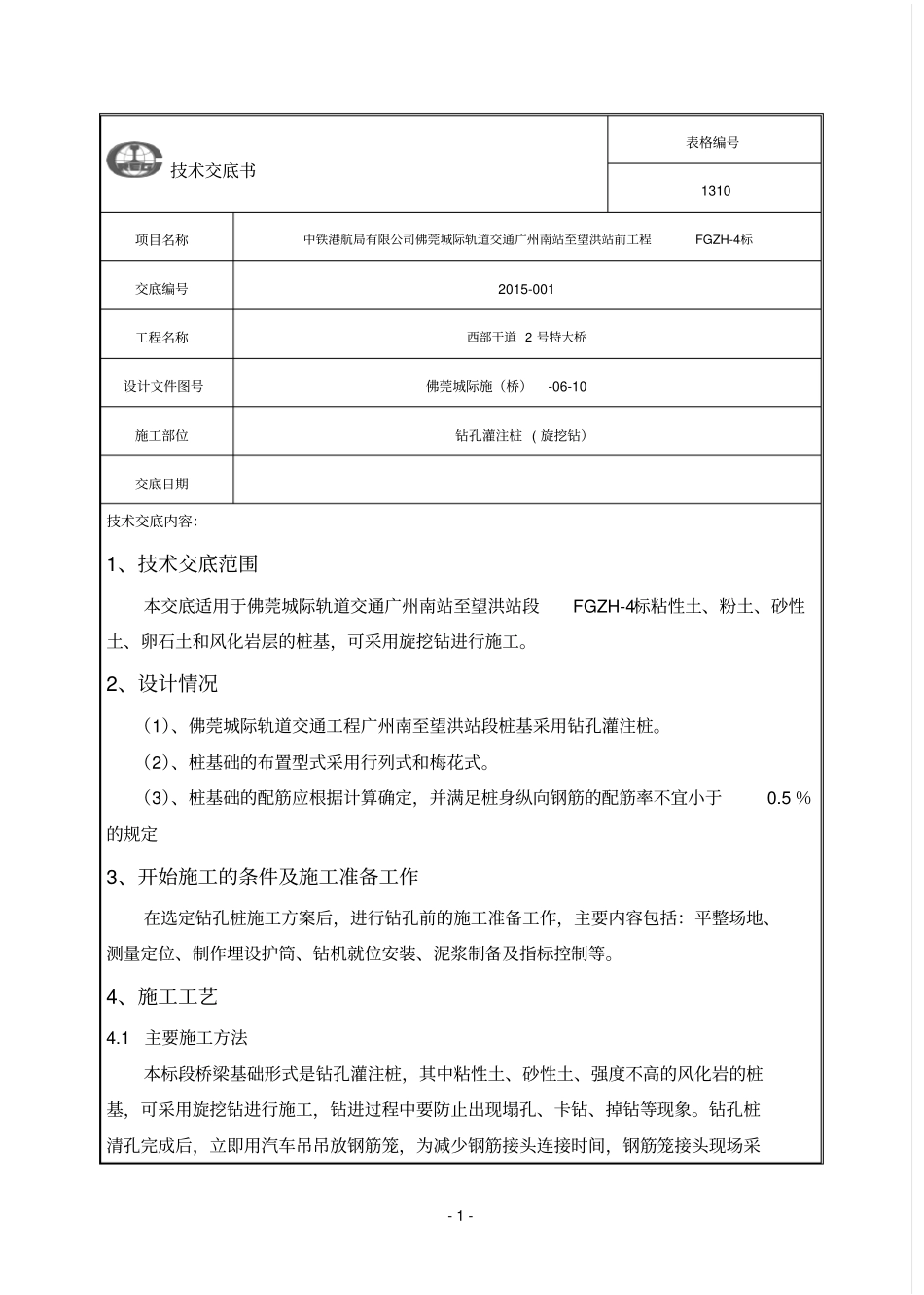

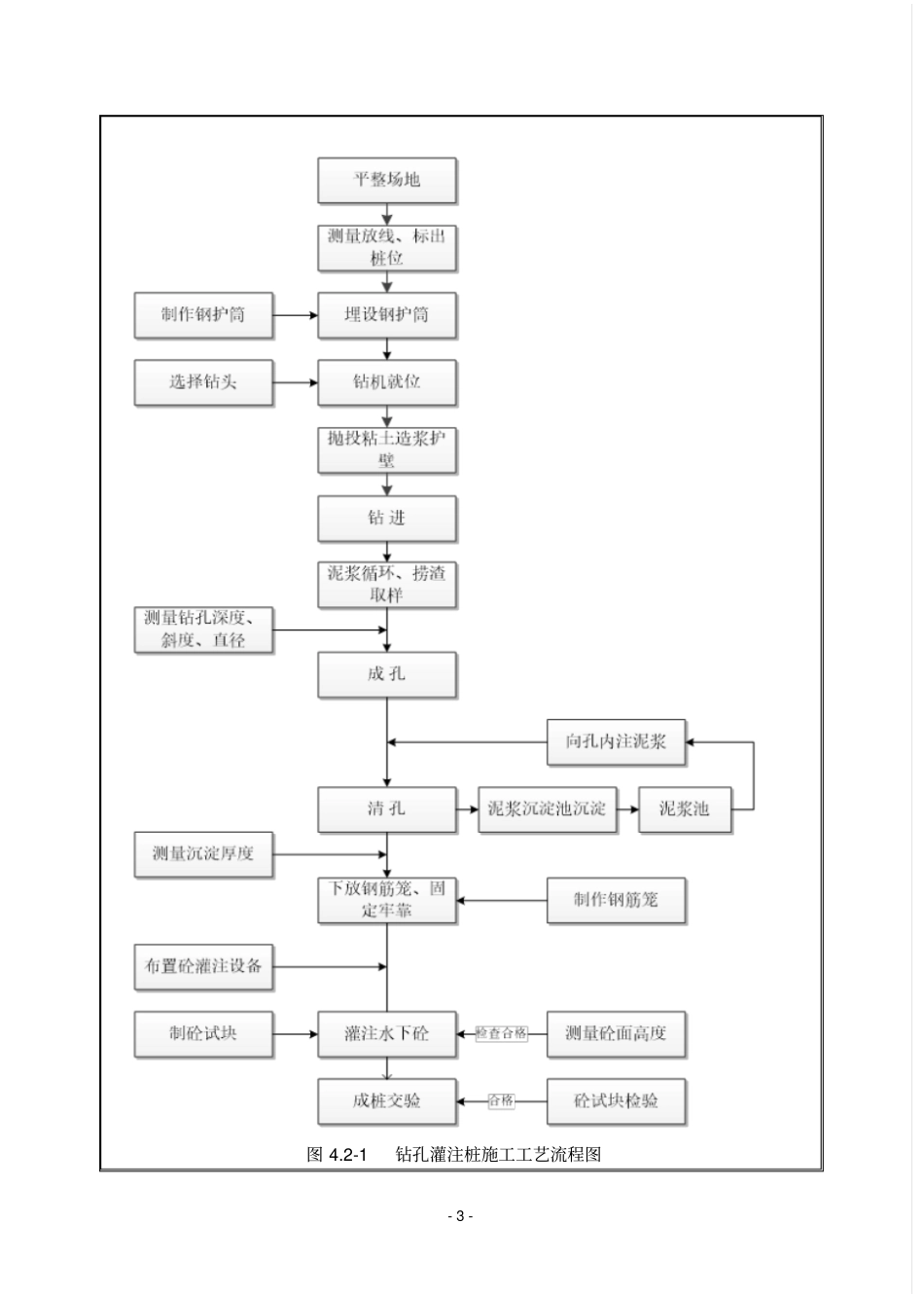

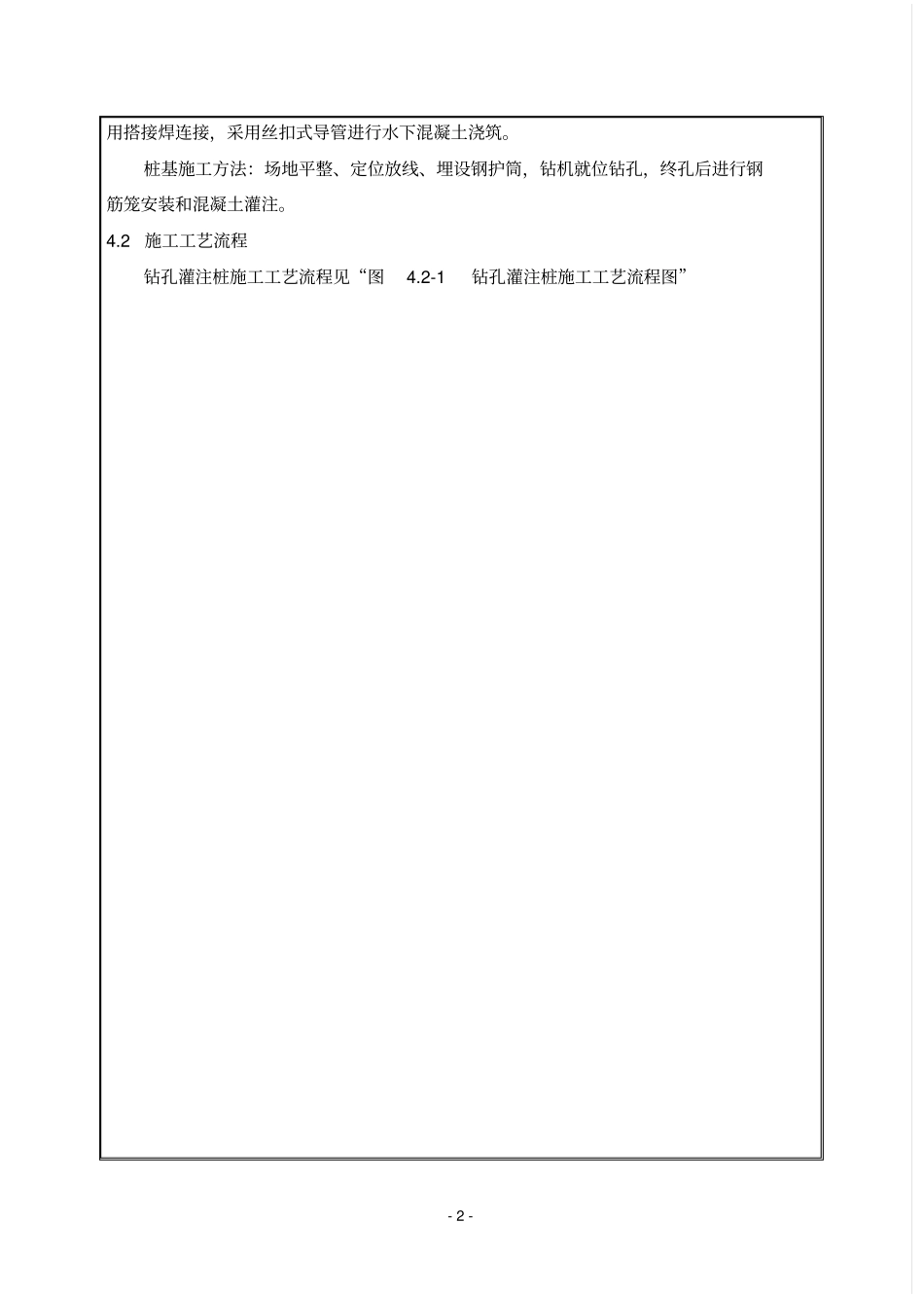

- 1 -技术交底书表格编号1310 项目名称中铁港航局有限公司佛莞城际轨道交通广州南站至望洪站前工程FGZH-4标交底编号2015-001 工程名称西部干道 2 号特大桥设计文件图号佛莞城际施（桥）-06-10 施工部位钻孔灌注桩 ( 旋挖钻）交底日期技术交底内容：1、技术交底范围本交底适用于佛莞城际轨道交通广州南站至望洪站段FGZH-4标粘性土、粉土、砂性土、卵石土和风化岩层的桩基，可采用旋挖钻进行施工。2、设计情况（1）、佛莞城际轨道交通工程广州南至望洪站段桩基采用钻孔灌注桩。（2）、桩基础的布置型式采用行列式和梅花式。（3）、桩基础的配筋应根据计算确定，并满足桩身纵向钢筋的配筋率不宜小于0.5 ％的规定3、开始施工的条件及施工准备工作在选定钻孔桩施工方案后，进行钻孔前的施工准备工作，主要内容包括：平整场地、测量定位、制作埋设护筒、钻机就位安装、泥浆制备及指标控制等。4、施工工艺4.1 主要施工方法本标段桥梁基础形式是钻孔灌注桩，其中粘性土、砂性土、强度不高的风化岩的桩基，可采用旋挖钻进行施工，钻进过程中要防止出现塌孔、卡钻、掉钻等现象。钻孔桩清孔完成后，立即用汽车吊吊放钢筋笼，为减少钢筋接头连接时间，钢筋笼接头现场采- 2 -用搭接焊连接，采用丝扣式导管进行水下混凝土浇筑。桩基施工方法：场地平整、定位放线、埋设钢护筒，钻机就位钻孔，终孔后进行钢筋笼安装和混凝土灌注。4.2 施工工艺流程钻孔灌注桩施工工艺流程见“图4.2-1 钻孔灌注桩施工工艺流程图”- 3 -图 4.2-1 钻孔灌注桩施工工艺流程图- 4 -4.3 场地准备（1）施工前先对桥址处的场地进行平整，清除杂物，并根据地表、地质情况填筑土石料并压实整平，满足钻孔施工需要并防止钻孔过程中钻机失稳，发生安全事故，影响工程质量。（2）在场地平整的同时，挖设泥浆池，沉淀池，周边堆砌防护，防止施工过程中泥浆溢出污染周边环境。4.4 测量定位场地平整完成后进行桩位初次放样工作，打设牢固并设置明显标志，防止施工时偏位或丢失，同时测量桩中心地面标高并做记录。护筒埋设前，埋设4 根牢固的钢筋护桩用于随时校核桩位。埋设完成后，利用护桩找出桩位中心，指导钻机就位。开钻前，对桩位再次进行测量复核，确认桩中心位置准确无误后开钻。钻孔过程中，定时准确测量护筒标高，作为孔深计算的依据。钻进过程中，随时利用护桩拉十字线检查钢丝绳与桩中心的位置关系，发现问题及时纠正。接近终孔前，对护筒标高进行复测，确保钻孔...
