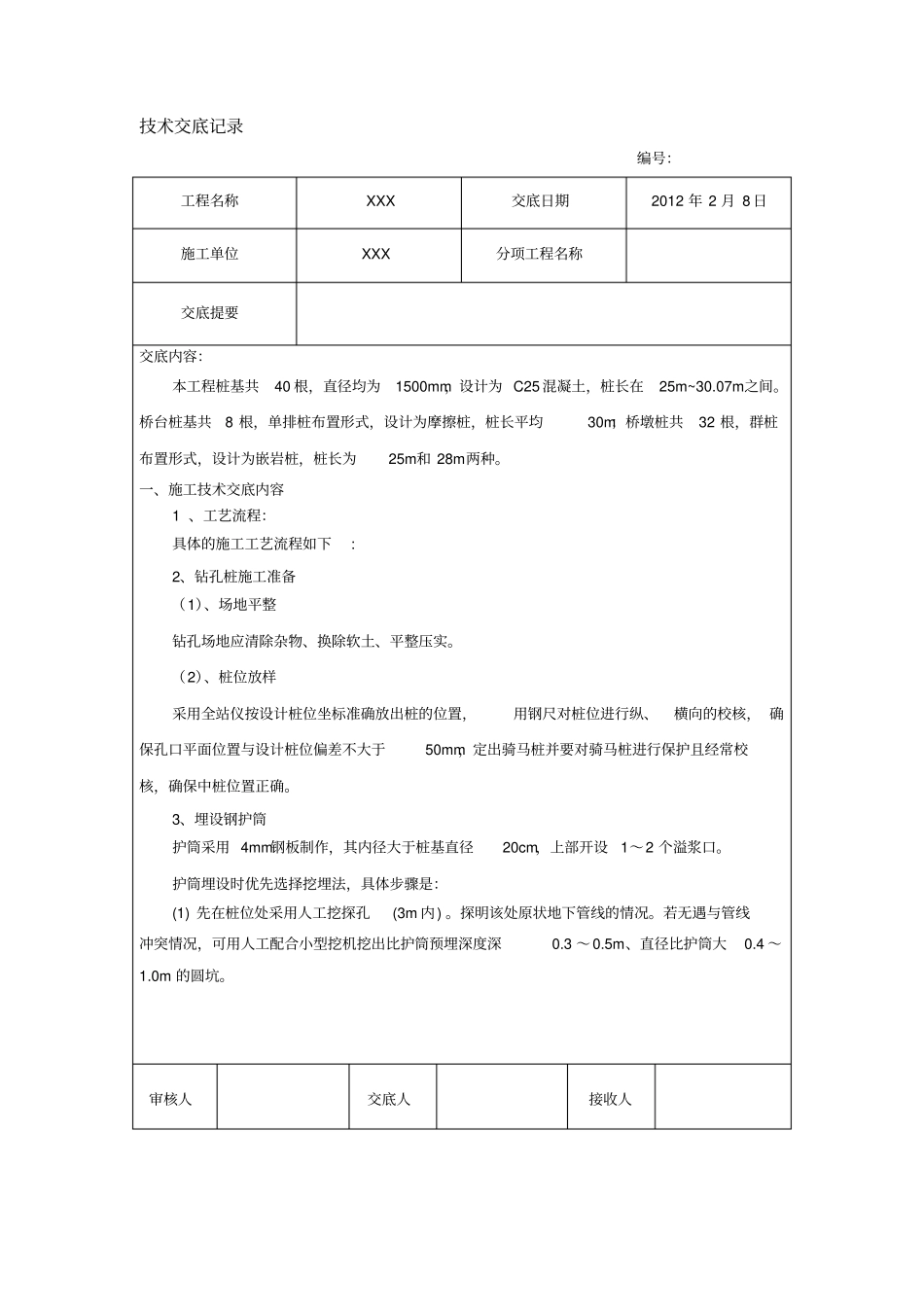

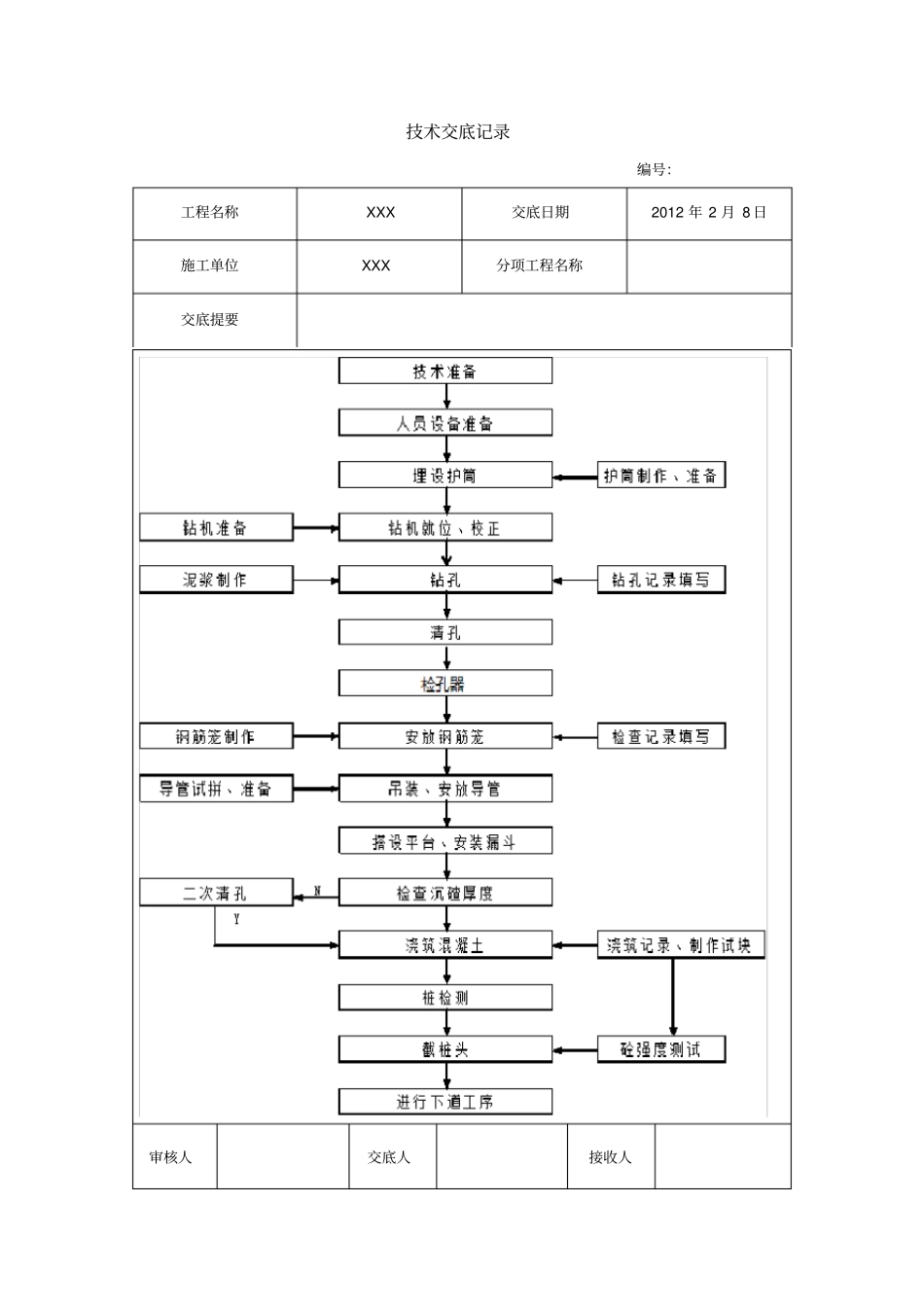

技术交底记录编号：工程名称XXX交底日期2012 年 2 月 8 日施工单位XXX 分项工程名称交底提要交底内容：本工程桩基共40 根，直径均为1500mm，设计为 C25 混凝土，桩长在25m~30.07m之间。桥台桩基共8 根，单排桩布置形式，设计为摩擦桩，桩长平均30m；桥墩桩共32 根，群桩布置形式，设计为嵌岩桩，桩长为25m和 28m两种。一、施工技术交底内容1 、工艺流程：具体的施工工艺流程如下: 2、钻孔桩施工准备（1）、场地平整钻孔场地应清除杂物、换除软土、平整压实。（2）、桩位放样采用全站仪按设计桩位坐标准确放出桩的位置，用钢尺对桩位进行纵、横向的校核， 确保孔口平面位置与设计桩位偏差不大于50mm，定出骑马桩并要对骑马桩进行保护且经常校核，确保中桩位置正确。3、埋设钢护筒护筒采用 4mm钢板制作，其内径大于桩基直径20cm，上部开设1～2 个溢浆口。护筒埋设时优先选择挖埋法，具体步骤是：(1) 先在桩位处采用人工挖探孔(3m 内) 。探明该处原状地下管线的情况。若无遇与管线冲突情况，可用人工配合小型挖机挖出比护筒预埋深度深0.3 ～0.5m、直径比护筒大0.4 ～1.0m 的圆坑。审核人交底人接收人技术交底记录编号：工程名称XXX交底日期2012 年 2 月 8 日施工单位XXX 分项工程名称交底提要审核人交底人接收人技术交底记录编号：工程名称XXX交底日期2012 年 2 月 8 日施工单位XXX 分项工程名称交底提要(2) 在坑底填 0.3 ～0.5m 厚的粘土并夯实。(3) 将钻孔中心位置标于坑底，并将护筒放进坑内，用十字线加线坠找出护筒中心位置，移动护筒使护筒中心与坑底中心重合，其中心轴线与桩位偏差不得大于200mm，且护筒保持垂直。(4) 用水平尺校直护筒。(5) 在护筒四周对称均匀的回填、夯实粘土。护筒的埋设深度应根据施工规范及不同土质类别确定。护筒上口用钢丝绳对称吊紧，防止下窜。4、开挖泥浆池选择和备足良好的造浆粘土或膨润土，造浆量为 2 倍的桩的混凝土体积，泥浆比重可根据钻进不同地层及时进行调整。泥浆性能指标如下：泥浆比重： 岩石不大于1.2 ，砂黏土不大于1.3 ，坚硬大漂石、 卵石夹粗砂不宜大于1.4 。粘度：一般地层16～22s，松散易坍地层19～ 28s。含砂率：新制泥浆不大于4%。胶体率：不小于95%。PH值：大于 6.5 。泥浆池周围用钢管和安全网进行维护，保证施工安全。5、钻孔(1) 安装钻机安装钻机时要求底部应垫平，保持稳定， 不得产生位移和沉陷，顶端用缆风绳对称拉紧，钻头与...
