桩基钢筋笼技术交底VIP免费

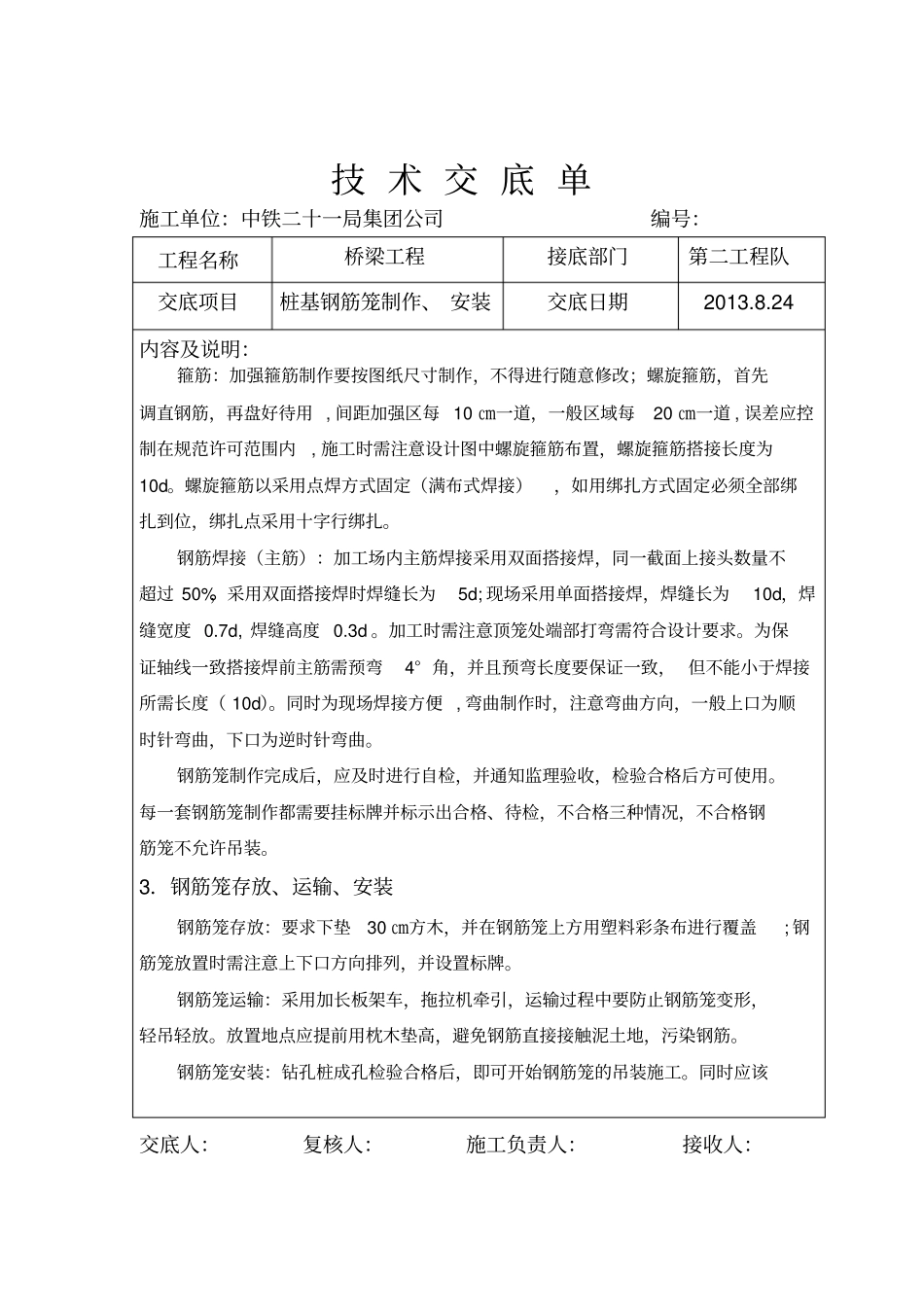

技 术 交 底 单施工单位：中铁二十一局集团公司编号：工程名称桥梁工程接底部门第二工程队交底项目桩基钢筋笼制作、 安装交底日期2013．8.24内容及说明：1. 材料进场钢筋笼原材料进场后，首先要检验进场材料的牌号、等级、规格和产品外观，检查无误后再检验其出厂质量合格证书和质量检验报告单。无合格证书和质量检验报告单的应不予验收。进场材料验收后，应按材料的不同种类、型号、规格、等级及生产厂家分别堆存，不得混杂，并设立识别标志，挂牌待检，材料宜堆存在仓库（棚）内，当钢筋露天堆置时，采用下部垫高 30 ㎝且采用塑料彩条布遮盖， 以防淋雨锈蚀和其它污染，影响钢筋质量。一旦出现钢筋锈蚀，使用之前必须进行除锈处理，否则不得使用。材料入库存放后，应及时对进场材料按规定抽检频率进行验证试验，待检材料应挂牌；待检。检验合格应挂牌：已检。不合格应予退场。2. 钢筋笼制作钻孔灌注桩钢筋笼在加工场地集中制作。钢筋笼制作的节数根据设计桩基钢筋笼的长度合理安排，并尽量减少施工现场焊接量。施工时要按照设计图纸和技术规范加工，下料时要考虑到搭接长度。钢筋笼制作时要按照统一的标准进行加工，不得随意更改，以防出错。钢筋笼在钢筋胎膜上加工 , 在预先弯制好的加强筋圆圈上，等距离的画好主筋的间距 , 以保证钢筋笼主筋位置的准确；加强筋按设计施工图纸要求的间距进行布设（每 2m一道）。钢筋笼外侧对称安装4 根吊装定位钢筋（每2m一道）。交底人：复核人：施工负责人：接收人：技 术 交 底 单施工单位：中铁二十一局集团公司编号：工程名称桥梁工程接底部门第二工程队交底项目桩基钢筋笼制作、 安装交底日期2013.8.24内容及说明：箍筋：加强箍筋制作要按图纸尺寸制作，不得进行随意修改；螺旋箍筋，首先调直钢筋，再盘好待用 , 间距加强区每 10 ㎝一道，一般区域每20 ㎝一道 , 误差应控制在规范许可范围内, 施工时需注意设计图中螺旋箍筋布置，螺旋箍筋搭接长度为10d。螺旋箍筋以采用点焊方式固定（满布式焊接），如用绑扎方式固定必须全部绑扎到位，绑扎点采用十字行绑扎。钢筋焊接（主筋）：加工场内主筋焊接采用双面搭接焊，同一截面上接头数量不超过 50%，采用双面搭接焊时焊缝长为5d; 现场采用单面搭接焊，焊缝长为10d，焊缝宽度 0.7d, 焊缝高度 0.3d 。加工时需注意顶笼处端部打弯需符合设计要求。为保证轴线一致搭接焊前主筋需预弯4° 角，并且预弯长度要保证一致， 但不能...
