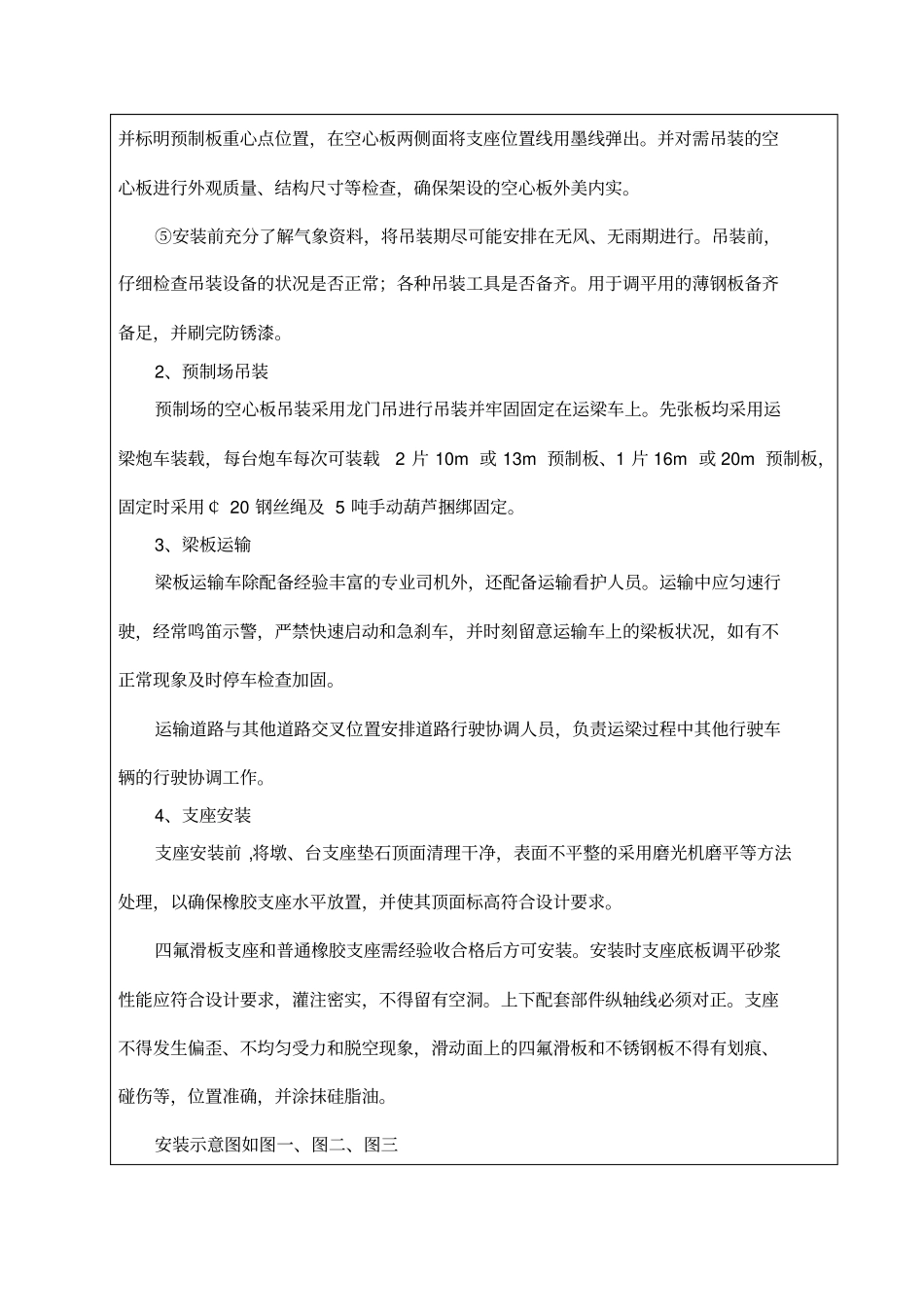

济南至乐陵高速公路施 工 技 术 及 安 全 交 底 记 录编号：工程名称预制梁板吊装、架设交底类别施工技术一、工程概况本标段共需架设安装先张预应力空心板梁及后张预应力小箱梁1442 片，其中 10m空心板梁 208 片， 13m 空心板梁 390 片， 16m 空心板梁 156 片， 20m 空心板梁 468片，30m 箱梁 220 片。具体吊装静载如下表：类型吊装静载（ t ）10 米空心板中板11.61 边板13.321 13 米空心板中板16.017 边板19.366 16 米空心板边跨边板24.294 边跨中板20.906 中跨边板24.167 中跨中板20.779 20 米空心板边跨边板33.173 边跨中板28.392 中跨边板32.734 中跨中板28.054 30 米箱梁边跨边梁95.42 边跨中梁88.14 中跨边梁93.34 中跨中梁85.8 二、板梁吊装及架设方案1、施工准备①对作业工人做好安全、技术交底。②吊装场地及运梁便道平整、碾压密实，必要时对场地及便道进行换填处理，避免陡坡、急弯、松软现象，确保运输和吊装作业时地基无明显沉降。③对吊装现场的支座垫石顶面高程和平整度进行检查，如不能满足要求时采用高标号砂浆进行找平处理。④按照图纸要求，在支座垫石、预制板上用墨线弹出每片梁安装轴线、支座中心线，并标明预制板重心点位置，在空心板两侧面将支座位置线用墨线弹出。并对需吊装的空心板进行外观质量、结构尺寸等检查，确保架设的空心板外美内实。⑤安装前充分了解气象资料，将吊装期尽可能安排在无风、无雨期进行。吊装前，仔细检查吊装设备的状况是否正常；各种吊装工具是否备齐。用于调平用的薄钢板备齐备足，并刷完防锈漆。2、预制场吊装预制场的空心板吊装采用龙门吊进行吊装并牢固固定在运梁车上。先张板均采用运梁炮车装载，每台炮车每次可装载2 片 10m 或 13m 预制板、1 片 16m 或 20m 预制板，固定时采用￠ 20 钢丝绳及 5 吨手动葫芦捆绑固定。3、梁板运输梁板运输车除配备经验丰富的专业司机外，还配备运输看护人员。运输中应匀速行驶，经常鸣笛示警，严禁快速启动和急刹车，并时刻留意运输车上的梁板状况，如有不正常现象及时停车检查加固。运输道路与其他道路交叉位置安排道路行驶协调人员，负责运梁过程中其他行驶车辆的行驶协调工作。4、支座安装支座安装前 ,将墩、台支座垫石顶面清理干净，表面不平整的采用磨光机磨平等方法处理，以确保橡胶支座水平放置，并使其顶面标高符合设计要求。四氟滑板支座和普通橡胶支座需经验收合格后方可安装...
