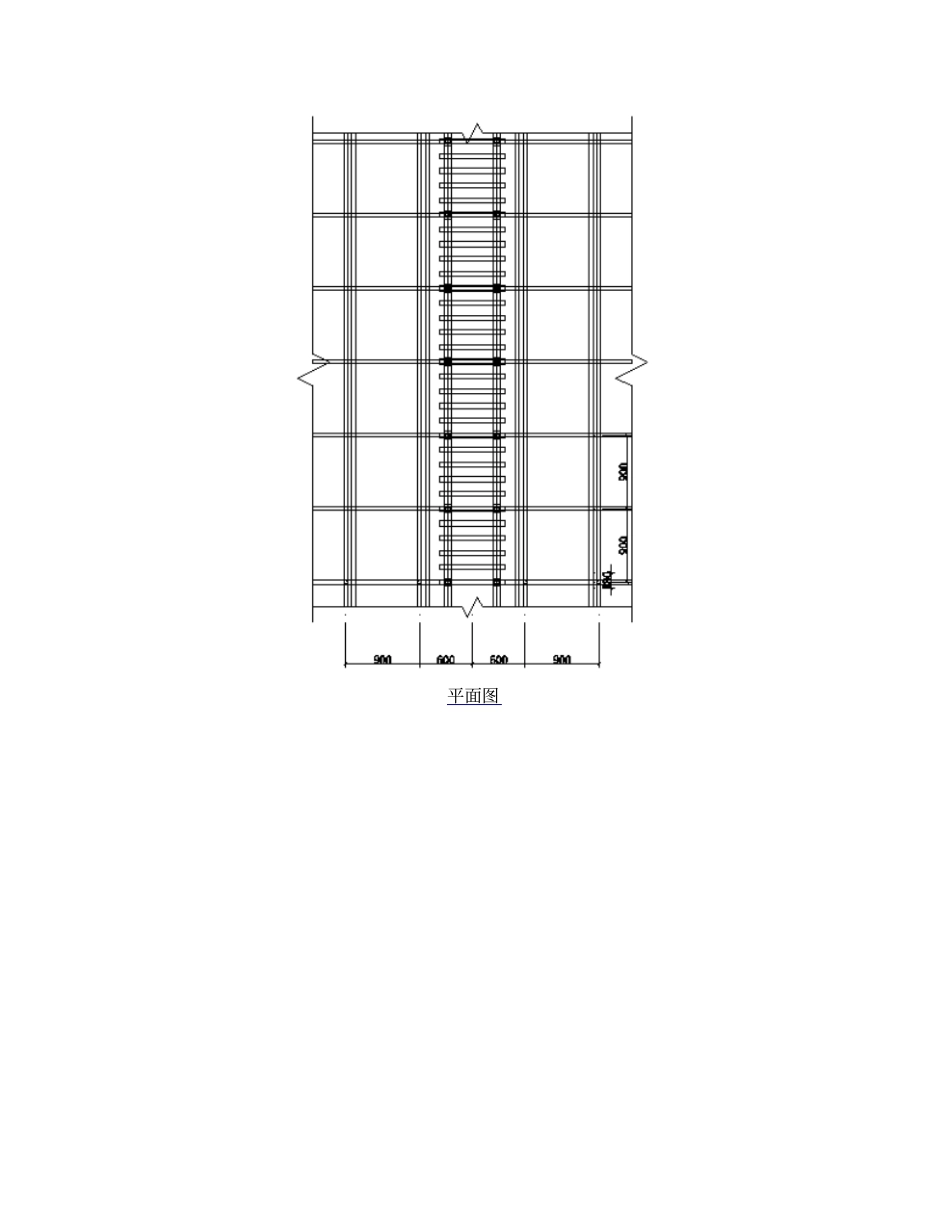

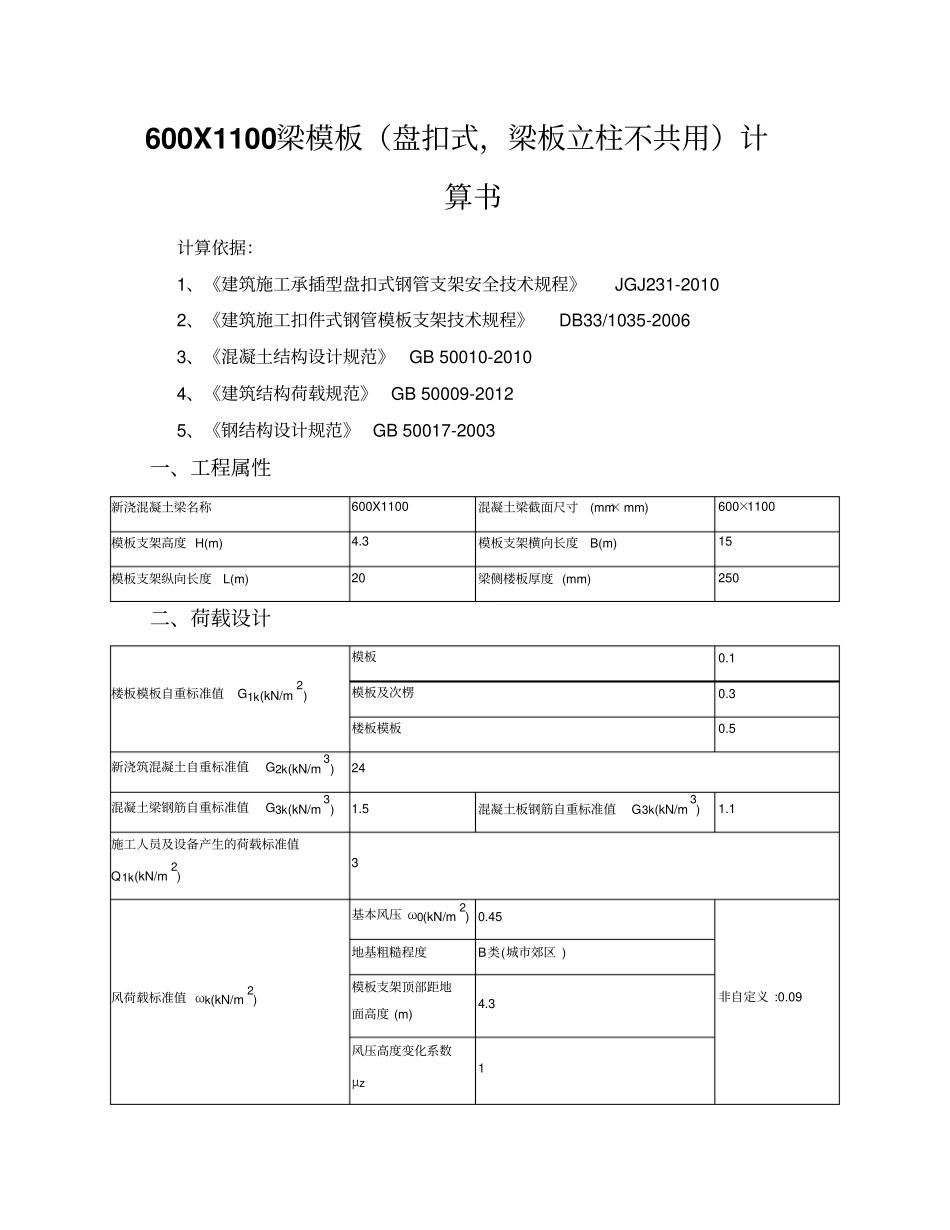

600X1100梁模板（盘扣式，梁板立柱不共用）计算书计算依据：1、《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010 2、《建筑施工扣件式钢管模板支架技术规程》DB33/1035-2006 3、《混凝土结构设计规范》GB 50010-2010 4、《建筑结构荷载规范》 GB 50009-2012 5、《钢结构设计规范》 GB 50017-2003 一、工程属性新浇混凝土梁名称600X1100 混凝土梁截面尺寸(mm× mm) 600×1100 模板支架高度 H(m) 4.3 模板支架横向长度B(m) 15 模板支架纵向长度L(m) 20 梁侧楼板厚度 (mm) 250 二、荷载设计楼板模板自重标准值G1k(kN/m2) 模板0.1 模板及次楞0.3 楼板模板0.5 新浇筑混凝土自重标准值G2k(kN/m3) 24 混凝土梁钢筋自重标准值G3k(kN/m3) 1.5 混凝土板钢筋自重标准值G3k(kN/m3) 1.1 施工人员及设备产生的荷载标准值Q1k(kN/m2) 3 风荷载标准值 ωk(kN/m2) 基本风压 ω0(kN/m2) 0.45 非自定义 :0.09 地基粗糙程度B类(城市郊区 ) 模板支架顶部距地面高度 (m) 4.3 风压高度变化系数μz1 风荷载体型系数μs0.2 三、模板体系设计新浇混凝土梁支撑方式梁两侧有板，梁底次楞垂直梁跨方向梁跨度方向立杆纵距是否相等是梁跨度方向立杆间距la(mm) 900 梁底两侧立杆间距l b(mm) 600 支撑架中间层水平杆最大竖向步距h(mm) 1500 可调托座伸出顶层水平杆的悬臂长度a(mm) 600 新浇混凝土楼板立杆间距l'a(mm)、l'b(mm) 900、 900 混凝土梁距梁底两侧立杆中的位置居中梁底左侧立杆距梁中心线距离(mm) 300 板底左侧立杆距梁中心线距离s1(mm) 600 板底右侧立杆距梁中心线距离s2(mm) 600 梁底增加立杆根数0 每跨距内梁底支撑次楞根数6 每跨距内梁底支撑次楞间距(mm) 180 梁底支撑主楞最大悬挑长度(mm) 0 梁底支撑次楞左侧悬挑长度a1(mm) 0 梁底支撑次楞右侧悬挑长度a2(mm) 0 设计简图如下：平面图立面图四、模板验算模板类型胶合板模板厚度 t(mm) 15 模板抗弯强度设计值[f](N/mm 2) 15 模板抗剪强度设计值[ τ ](N/mm2) 1.4 模板弹性模量 E(N/mm 2) 6000 验算方式三等跨连续梁按三等跨连续梁计算：截面抵抗矩： W＝bh2/6=600 ×15×15/6＝22500mm3，截面惯性矩： I＝bh3/12=600 ×15×15×15/12＝168750mm4 q1＝[1.35(G1k+(G2k+G3k) ×h)+1.4 ×Q1k] ×b=[1.35 ×(0.1+(24+1.5)×1.1)+1.4×3] ×0.6＝25.322kN/m q1静＝1.35 ×[G1k+(G2k+G3k) ×h] ×b＝1.3...
