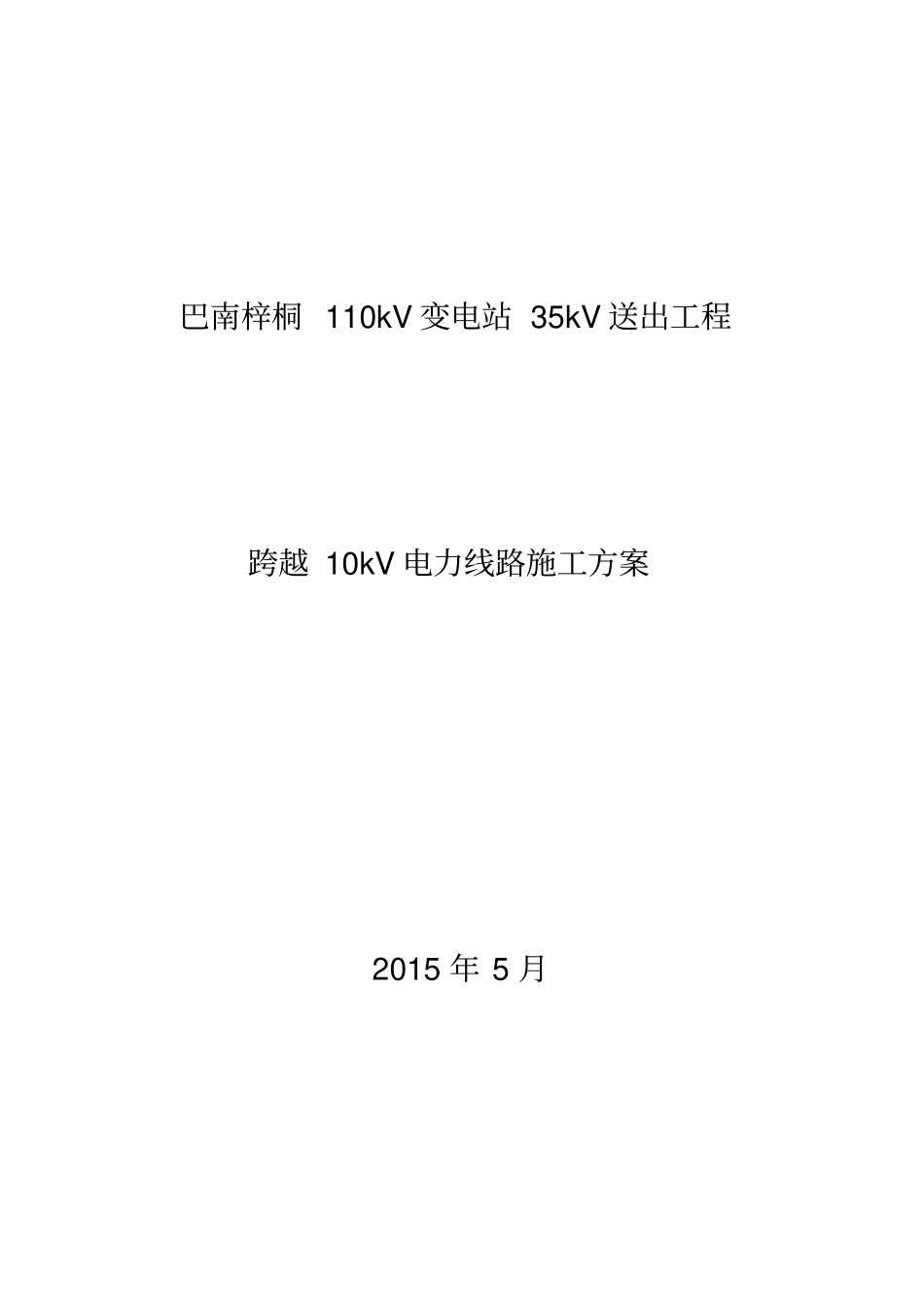

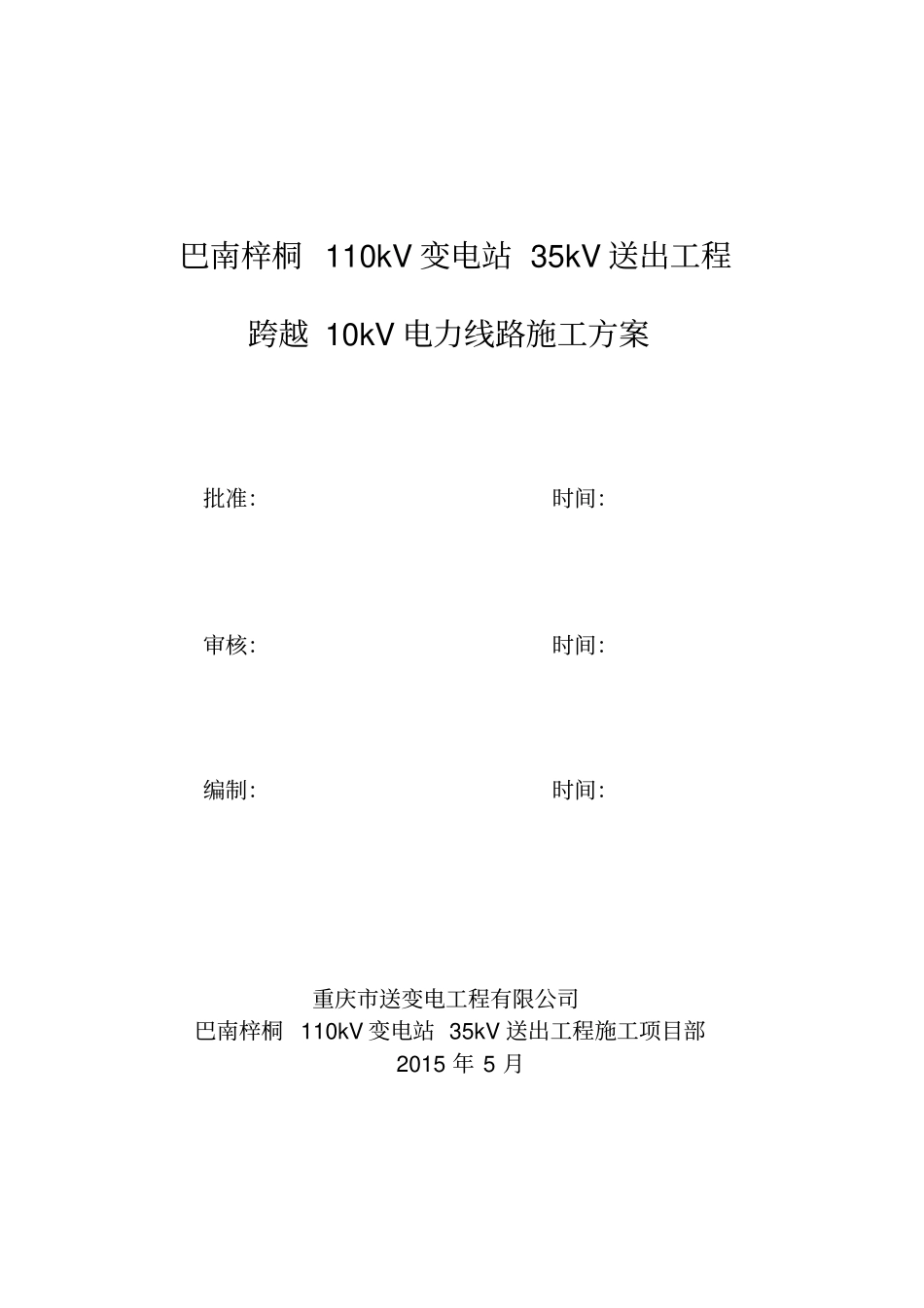

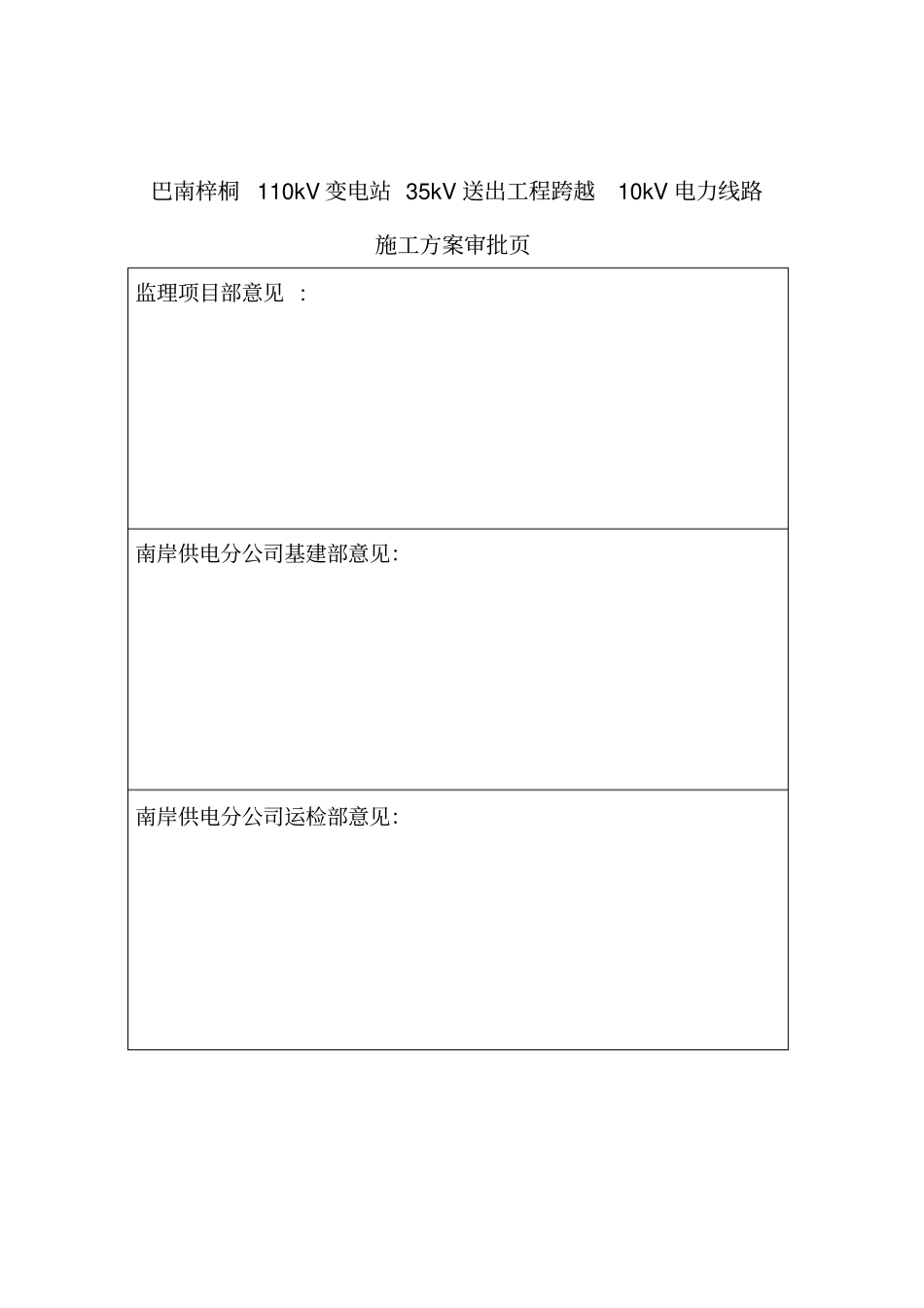

巴南梓桐 110kV 变电站 35kV 送出工程跨越 10kV 电力线路施工方案2015 年 5 月巴南梓桐 110kV 变电站 35kV 送出工程跨越 10kV 电力线路施工方案批准：时间：审核：时间：编制：时间：重庆市送变电工程有限公司巴南梓桐 110kV 变电站 35kV 送出工程施工项目部2015 年 5 月巴南梓桐 110kV 变电站 35kV 送出工程跨越10kV 电力线路施工方案审批页监理项目部意见 : 南岸供电分公司基建部意见：南岸供电分公司运检部意见：目录一、工程概况 ..................................... - 1 - 1．概 述. ..................................... - 1 - 2．交叉跨越情况 . .............................. - 1 - 3．张牵段及光缆分段........................... - 2 - 二、导地线及光缆展放施工方案...................... - 2 - 三、下跨电力线路处理方案. ......................... - 3 - 1．跨越处理方式 . .............................. - 3 - 2．跨越施工方案 . .............................. - 4 - 附件：交叉跨越示意图一、工程概况1．概 述新建 35kV梓双线起于 110kV 梓桐变电站，止于35kV 双河变电站， 35kV双河变电站门架至1#塔为电缆出线， 1#塔-45#为架空线，电缆长0.15km，架空线长 16.12km，线路总长 16.27km，线路位于重庆市巴南区麻柳镇及双河镇境内。导线型号为JL/G1A-185/30 钢芯铝绞线；右地线为24 芯 OPGW光缆，左地线为 JLB20A-50铝包钢绞线。2．交叉跨越情况本工程共跨越 10kV 电力线路 9 次，其中 10kV 主线 3 次，10kV 支线 6 次，需对其中 10kV 支线改造 1 次，线路运检单位均为国网重庆市电力公司南岸供电分公司双柳镇供电所，具体跨越点及被跨线路名称及杆号见下表: 新建线路施工杆号被跨线路备注线路名称杆号对地距离交叉角断开点1#-2# 10kV 麻清支线27#杆 T 接塘坎支线0#-1#45m 68 10kV 双溪线 78#杆 T 接麻清支线18 杆开关、刀闸0#-1# 档导线过高线路需降低6#-7# 10kV 沙岚支线6#-2 ～6#-4 25m 74 10kV 沙岚支线6#杆刀闸设计断面图无此跨越20#-21# 10kV 天池支线9#-10# 16m 65 10kV 双柳线 37#杆 T 接天池支线 2-1# 杆保险设计断面图无此跨越26#-27# 10V 晏华支线7#-8# 75m 49 10kV 天池支线4#杆保险27#-28# 10#-11# 14m 67 40#-41# 10V 桃矿支线4#-5# 37m 37 10V 桃...
