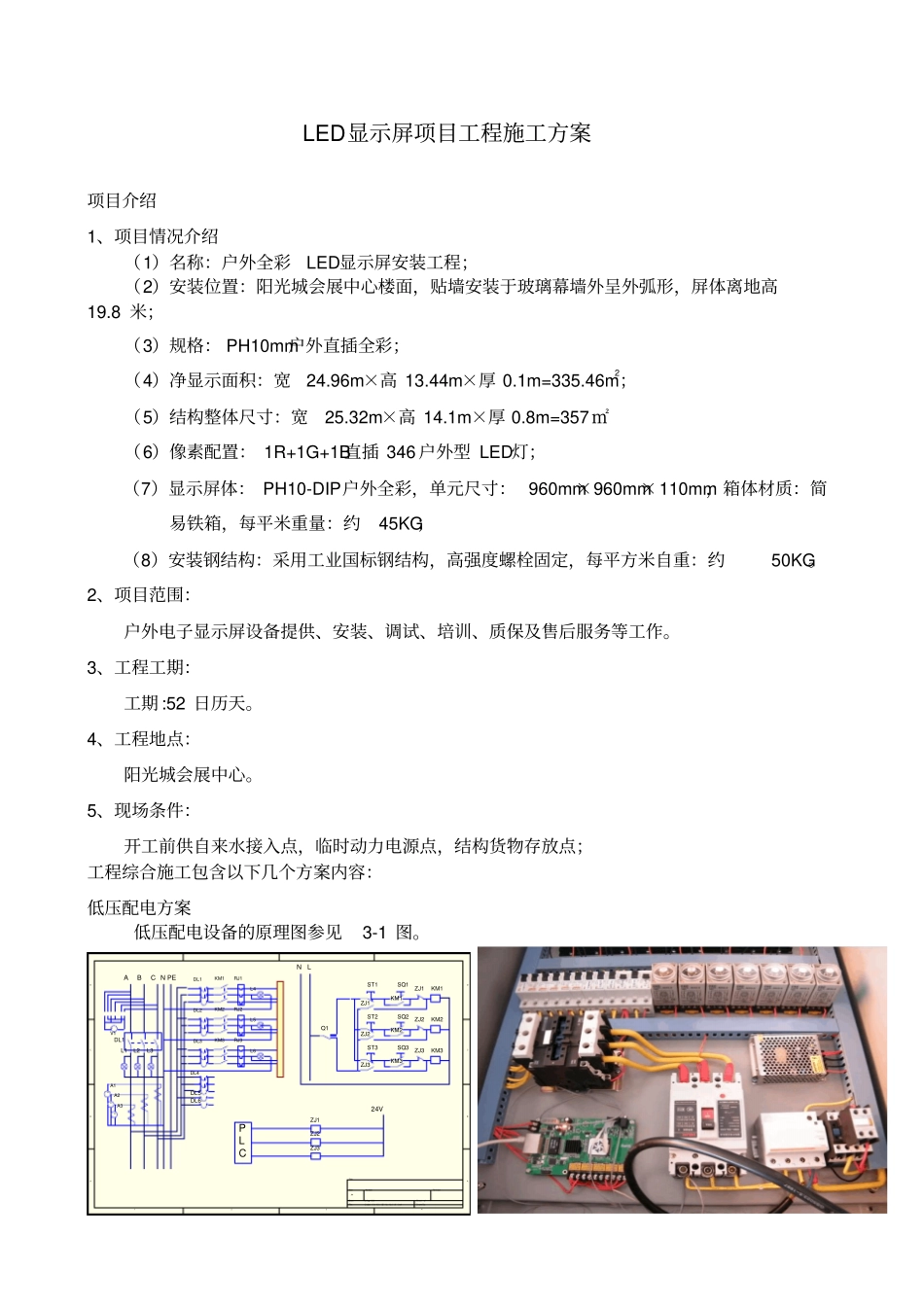

LED显示屏项目工程施工方案项目介绍1、项目情况介绍（1）名称：户外全彩LED显示屏安装工程；（2）安装位置：阳光城会展中心楼面，贴墙安装于玻璃幕墙外呈外弧形，屏体离地高19.8 米；（3）规格： PH10mm户外直插全彩；（4）净显示面积：宽24.96m×高 13.44m×厚 0.1m=335.46m2；（5）结构整体尺寸：宽25.32m×高 14.1m×厚 0.8m=357㎡（6）像素配置： 1R+1G+1B直插 346 户外型 LED灯；（7）显示屏体： PH10-DIP户外全彩，单元尺寸： 960mm×960mm×110mm，箱体材质：简易铁箱，每平米重量：约45KG；（8）安装钢结构：采用工业国标钢结构，高强度螺栓固定，每平方米自重：约50KG。2、项目范围：户外电子显示屏设备提供、安装、调试、培训、质保及售后服务等工作。3、工程工期：工期 :52 日历天。4、工程地点：阳光城会展中心。5、现场条件：开工前供自来水接入点，临时动力电源点，结构货物存放点；工程综合施工包含以下几个方案内容：低压配电方案低压配电设备的原理图参见3-1 图。1234ABCD4321DCBATitleNumberRevisionSizeA4Date:2-Aug-1999 Sheet of File:C:\qita\ê ò ?ú è ?2ê ??μ ??μ í 3í ?.schDrawn By:DL4Q1L1L2L3VV1DL1AA1AA2AA3L4L5L6KM1RJ1RJ2RJ3KM2KM3DL1DL2DL3DL6DL5KM1ZJ3KM3ZJ2ZJ1KM2KM2KM1KM3ST1ST3ST2SQ1SQ2SQ3ZJ2ZJ3ZJ1PLCZJ2ZJ1ZJ324VABC N PELN配电系统实现的主要功能包括：配电柜由可编程逻辑控制器控制，电力负载步进式地投入电网，以减轻屏幕系统对供电网的电流冲击。配电柜中加入过流、短路、断路、过压、欠压、温度等保护装置，同时也加上必备的指示装置，方便故障的检修工作。要求采用三相五线制供电，保护地线对大地的电阻小于4 欧姆。钢构设计施工方案说明1 工程概况本工程为贴墙支撑钢结构工程。2 设计依据2.1 甲方提供的显示屏位置分布、显示屏尺寸的资料。2.2 提供的支撑体系钢结构设计图纸。2.3 钢结构设计、制作、安装、验收应遵循下列规范、规程：2.3.1 《建筑结构荷载规范》（GB50009-2001）；2.3.2 《钢结构设计规范》（ GB50017-2003）. ；2.3.3 《冷弯薄壁型钢结构技术规范》（GB50018-2002）；2.3.4 《钢结构工程施工质量验收规范》（GB50205-2001）；2.3.5 《建筑钢结构焊接技术规程》（JGJ81-2002）；2.3.6 《涂装前钢材表面锈蚀等级和除锈等级》（GB8923-88）。3 材料3.1 本工程钢结构材料应遵循下列材料规范: 3.1.1 《碳素结构钢》（ GB700-...
