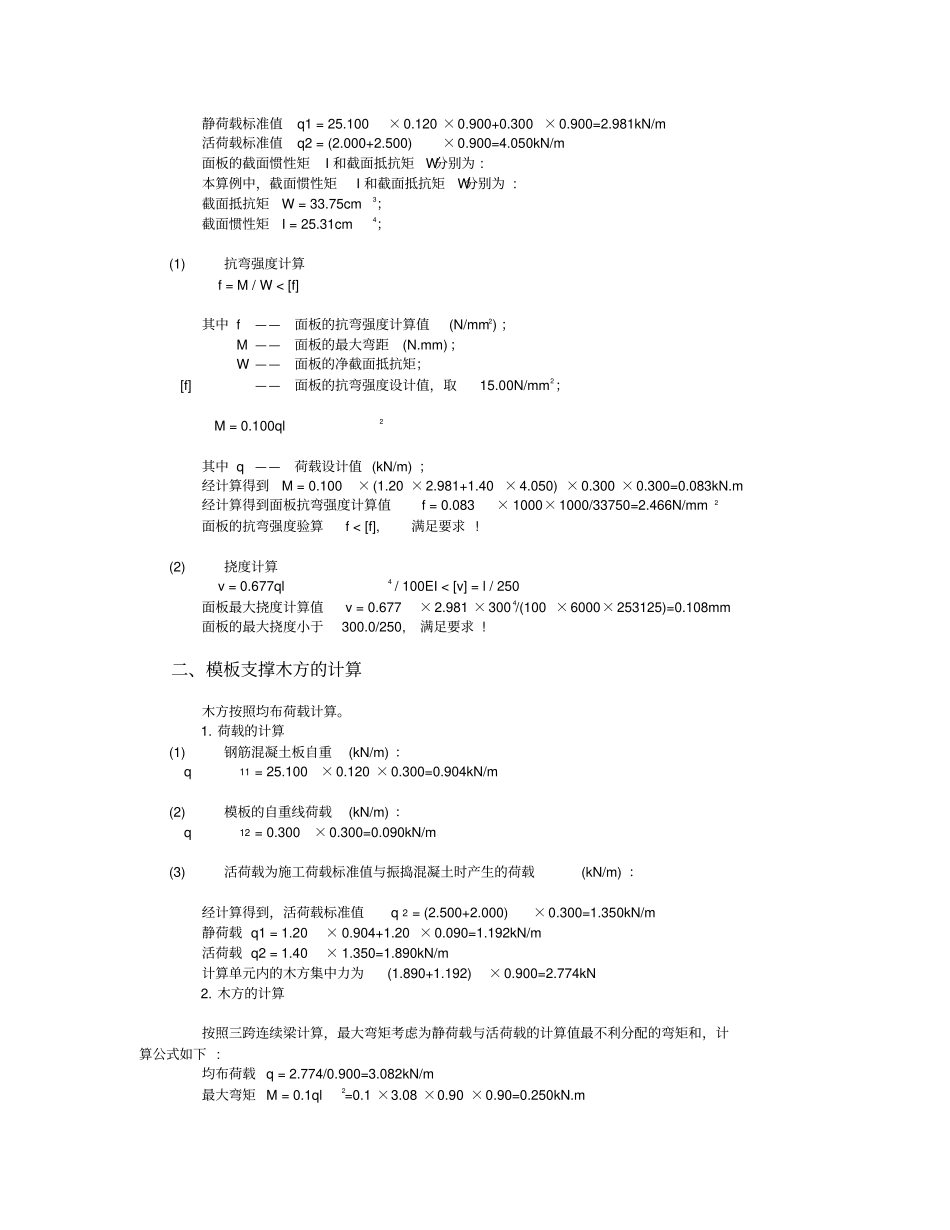

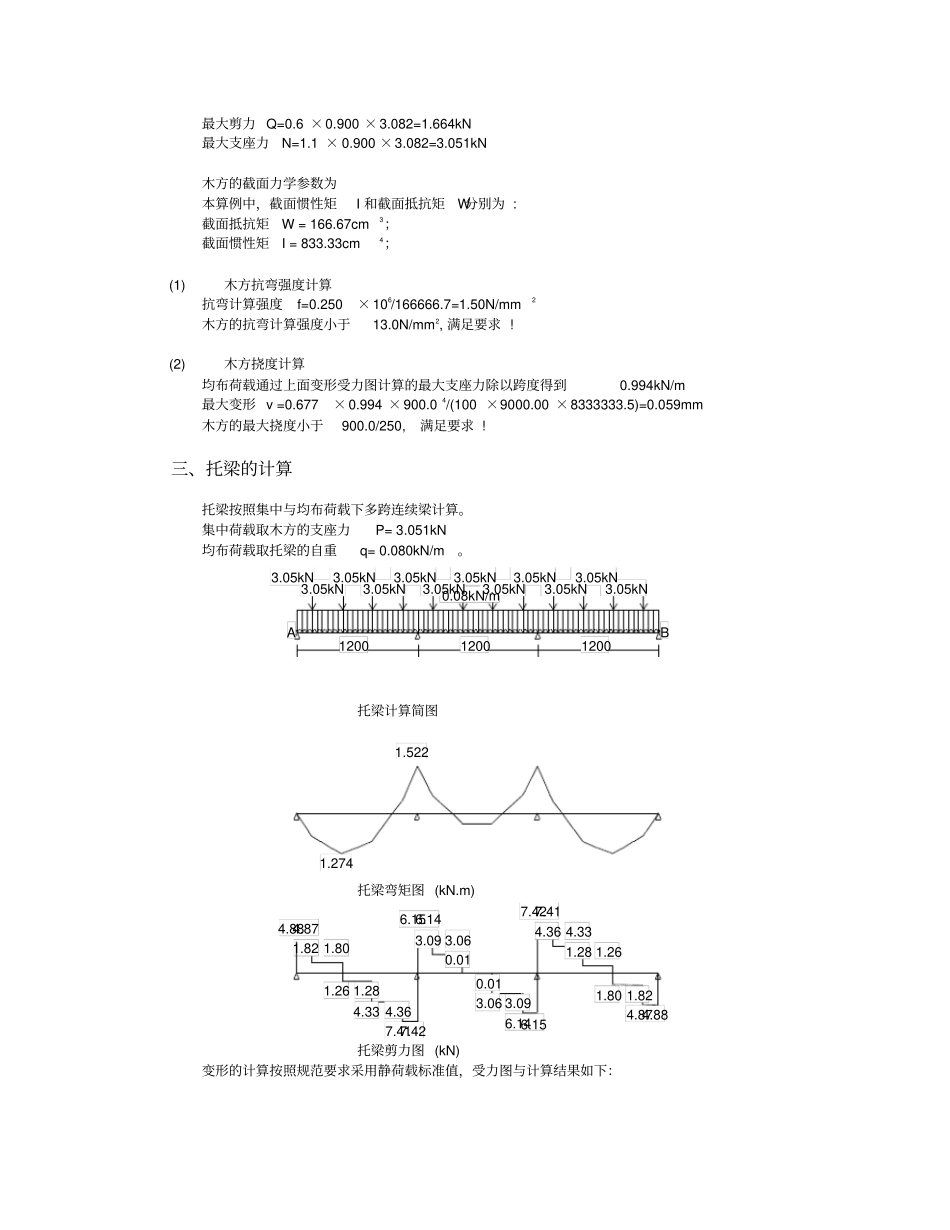

碗扣钢管楼板模板支架计算书计算依据《建筑施工碗扣式钢管脚手架安全技术规范》(JGJ166-2008)。计算参数 : 模板支架搭设高度为5.9m，立杆的纵距 b=0.90m ，立杆的横距 l=1.20m ，立杆的步距 h=1.50m 。面板厚度 15mm，剪切强度 1.4N/mm2，抗弯强度 15.0N/mm2，弹性模量 6000.0N/mm2。木方 100× 100mm，间距 300mm，木方剪切强度 1.3N/mm2，抗弯强度 13.0N/mm2，弹性模量 9000.0N/mm2。梁顶托采用双钢管48×3.0mm。模板自重 0.30kN/m2，混凝土钢筋自重25.10kN/m3，施工活荷载4.50kN/m2。扣件计算折减系数取1.00 。图1 楼板支撑架立面简图图 2 楼板支撑架荷载计算单元采用的钢管类型为48×3.0 。一、模板面板计算面板为受弯结构, 需要验算其抗弯强度和刚度。模板面板的按照三跨连续梁计算。静荷载标准值 q1 = 25.100×0.120 ×0.900+0.300 ×0.900=2.981kN/m 活荷载标准值 q2 = (2.000+2.500)×0.900=4.050kN/m 面板的截面惯性矩I 和截面抵抗矩W分别为 : 本算例中，截面惯性矩I 和截面抵抗矩W分别为 : 截面抵抗矩 W = 33.75cm3；截面惯性矩 I = 25.31cm4； (1)抗弯强度计算 f = M / W < [f] 其中 f ——面板的抗弯强度计算值(N/mm2) ； M ——面板的最大弯距(N.mm) ； W ——面板的净截面抵抗矩； [f] ——面板的抗弯强度设计值，取15.00N/mm2； M = 0.100ql2其中 q ——荷载设计值 (kN/m) ；经计算得到 M = 0.100×(1.20 ×2.981+1.40 ×4.050) ×0.300 ×0.300=0.083kN.m 经计算得到面板抗弯强度计算值 f = 0.083× 1000×1000/33750=2.466N/mm2面板的抗弯强度验算 f < [f],满足要求 ! (2)挠度计算 v = 0.677ql4 / 100EI < [v] = l / 250 面板最大挠度计算值 v = 0.677×2.981 ×3004/(100 ×6000×253125)=0.108mm 面板的最大挠度小于300.0/250,满足要求 ! 二、模板支撑木方的计算木方按照均布荷载计算。1. 荷载的计算 (1)钢筋混凝土板自重(kN/m) ： q11 = 25.100×0.120 ×0.300=0.904kN/m (2)模板的自重线荷载(kN/m) ： q12 = 0.300×0.300=0.090kN/m (3)活荷载为施工荷载标准值与振捣混凝土时产生的荷载(kN/m) ：经计算得到，活荷载标准值 q 2 = (2.500+2.000)×0.300=1.350kN/m 静荷载 q1 = 1.20× 0.904+1.20 ×0.090=1.192kN/m 活荷载 q2 = 1.40× 1.350=1.890kN/m 计算单元内的木方集中力...
